ถ้าพูดถึงที่สายชาร์จแบตเตอรี่โทรศัพย์มือถือแบบทั่วไปหรือแม้แต่ Powerbank มันคงดูธรรมดาไปสำหรับ นักประดิษฐ์ DIY ไฟฟ้า-อิเล็กทรอนิกส์ ที่ชื่นชอบงาน DIY มากกว่าซื้อใช้ วันนี้เรามีไอเดียในการทำสายชาร์จที่ใช้กับแหล่งจ่ายหลากหลายประเภท เช่น แบตเตอรี่รถยนต์-มอเตอร์ไซต์ แบตเตอรี่ Li-po หรือแหล่างจ่าย DC อื่นๆ ตั้งแต่ 6V - 40V โดยใช้วงจรลดแรงดัน LM2596S ที่สามารจ่ายกระแสต่อเนื่องได้สูงถึง 2A พูดได้ว่าเจอแหล่งจ่ายไฟ DC ที่ไหนชาร์ตได้หมด !
ไปดูรายการอุปกรณ์กันเลยครับ

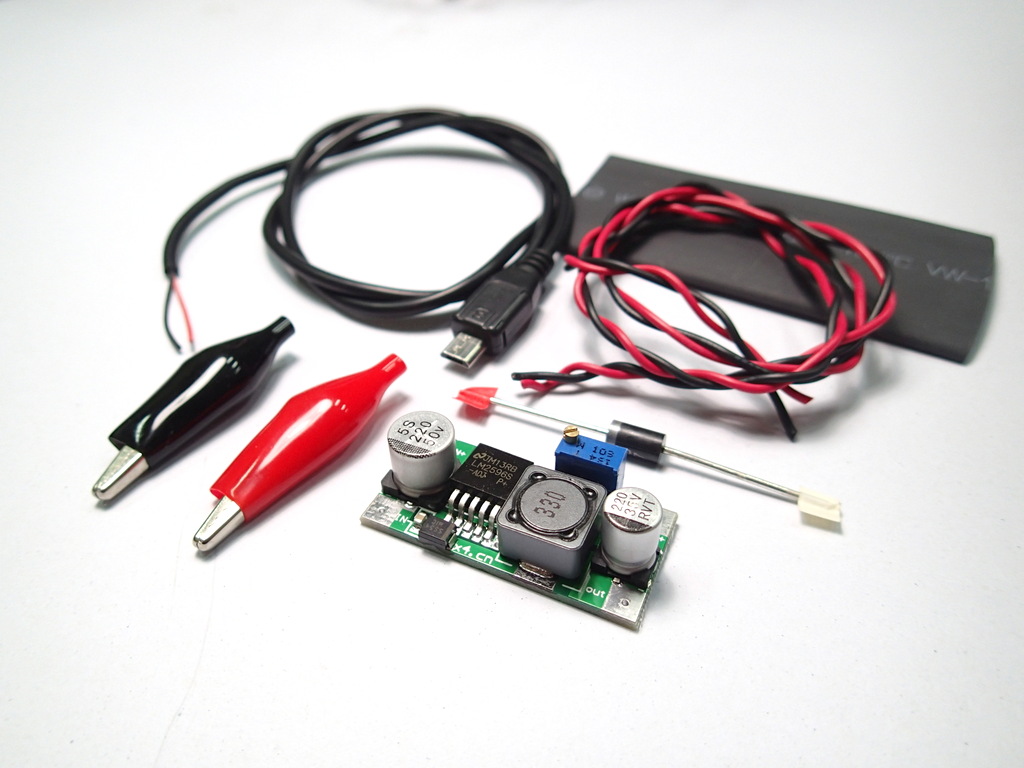

- ปากคีบ ดำ-แดง 1 คู่
- สายไฟดำแดง 1 คู่
- ไดโอดชนิด Fast Reconvery เช่นเบอร์ FR301,FR302 หรือเบอร์ FR303 1 ตัว
- วงจรลดแรงดัน LM2596S 1 ชุด
- ท่อหดขนาดนิ้วครึ่ง
- สายชาร์จหัว micro USB จากอแดปเตอร์เก่าที่ไม่ใช้แล้ว
วิธีทำ (ดูรูปด้านล่างประกอบ)

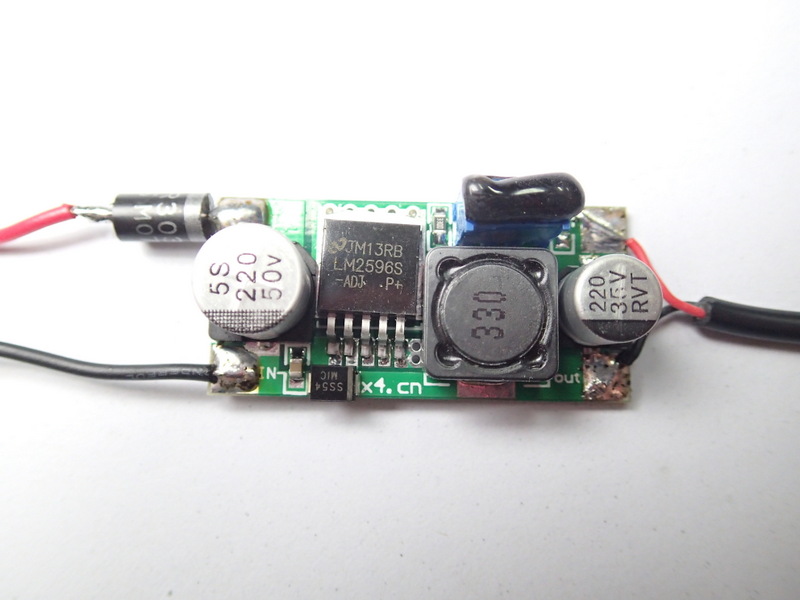

1. บัดกรีไดโอด เข้ากับด้าน IN + (ตามรูป) สำหรับใช้ป้องกันการต่อแหล่งจ่ายกลับขั้ว ** ไดโอดมีขีด ต้องหันให้ถูกด้านนะครับ ไม่งั้นไฟจะไม่ยอมวิ่งผ่าน
2. ต่อขั้วปากคีบเข้ากับสายดำแดงต่อสายแดงเข้ากับไดโอดอีกข้าง / ทำเช่นกันกับสายสีดำแล้วต่อเข้าช่อง IN -
3. จ่ายแหล่งจ่ายไฟให้วงจร (ที่มีค่ามากว่า 6V แต่ไม่เกิน 40V) แล้วใช้มัลติมิเตอร์วัดแรงดัน OUTPUT ปรับ R-Trimpot วัดแรงดันขาออกให้ได้ 5V จากนั้น ปลดแหล่งจ่ายออก ใช้ปืนกาวร้อนยิงที่หัว R-Trimpot เพื่อป้องกันแรงดัน Output เคลื่อน
4. ปอกสายที่ชาร์จมือถือเก่า บัดกรีสายแดงเข้ากับช่อง OUT+ สายดำเข้ากับช่อง OUT-
*** ขั้นตอนการต่อสายและวัดแรงดันต้องระวังนิดหนึ่งนะครับ หากทำไม่ถูกต้องอาจจะทำให้โทรศัพท์ที่นำมาชาร์จเสียหาย **ผู้ประดิษฐควรมีความรู้พื้นฐานด้านอิเล็กทรอนิกส์มาบ้าง หากเกิดความเสียหายทางเราไม่สามารถรับผิดชอบได้นะครับ

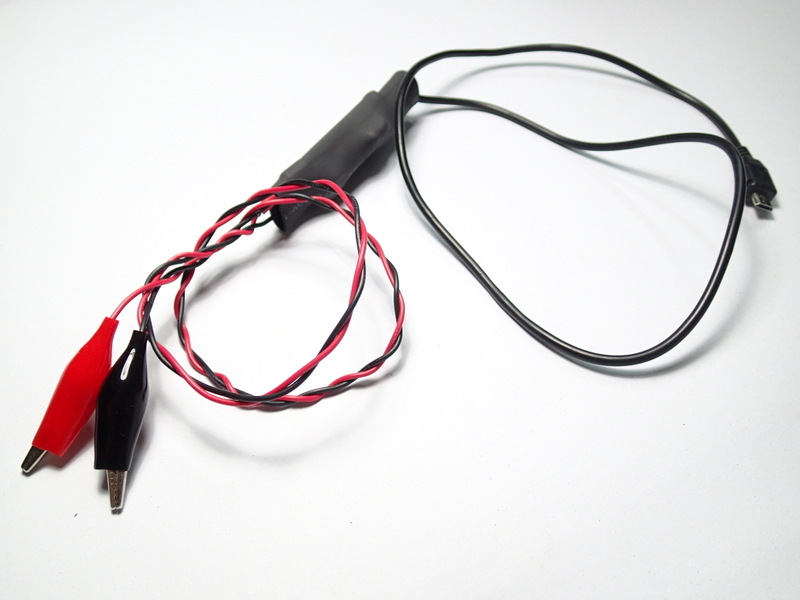

จากนั้นใส่ท่อหดละเป่าลมร้อนให้ท่อหดหุ้มวงจรให้เรียบร้อย ถ้าไม่มีเครื่องเป่าลมร้อนใช้ไดเป่าผมแทนได้ครับ
(ดูรูปด้านล่างประกอบ)

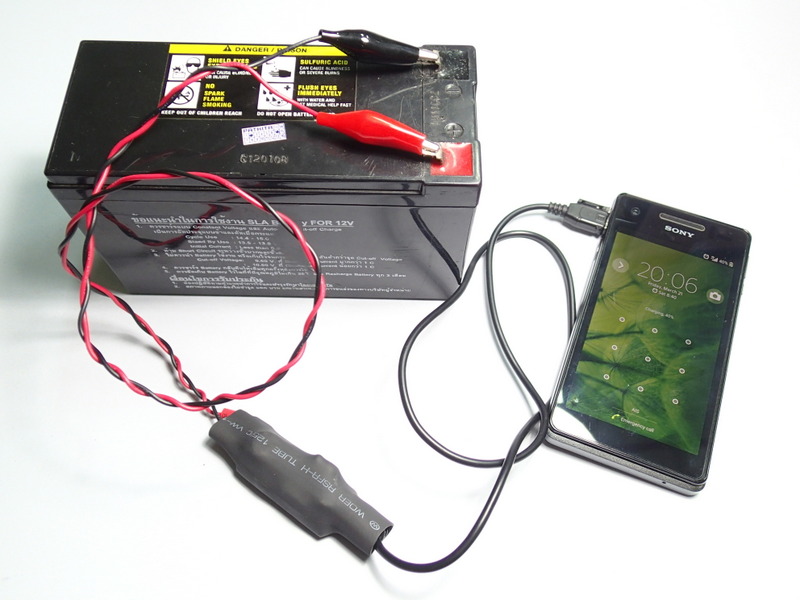

เป็นอันเสร็จแล้วครับ จากนั้นทดสอบชาร์จกับแบตแห้งกันหน่อย
ผลงานที่ได้ ^^ ชาร์จเข้าสบายๆ วงจร LM2596S ตัวนี้จ่ายกระแสได้ถึง 2A ชาร์จเข้าเร็วสะดวกสะบาย ม้วนเก็บใส่กระเป๋าไว้สักอัน แบตหมดเมื่อไหร่ เจอแหล่งจ่ายที่ไห้คีบชาร์จได้เลย
