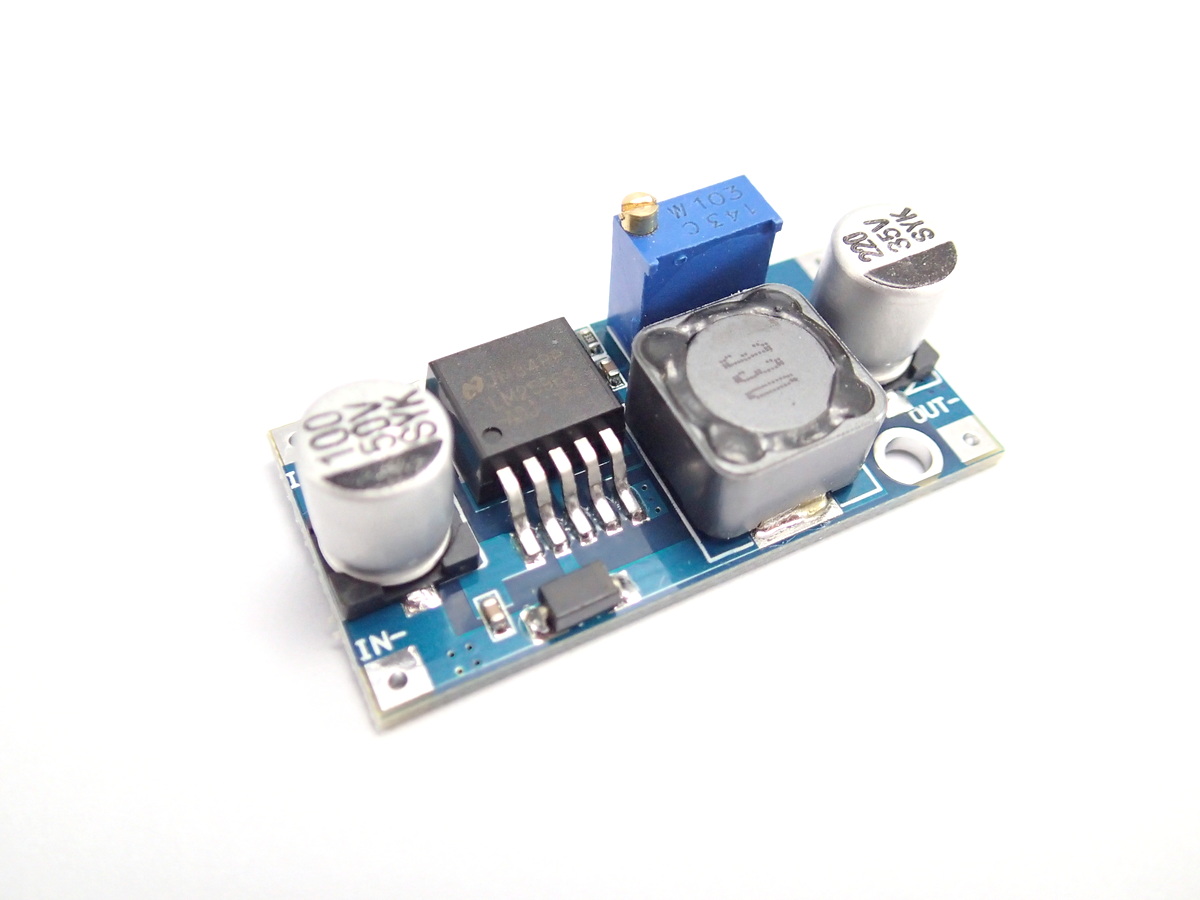

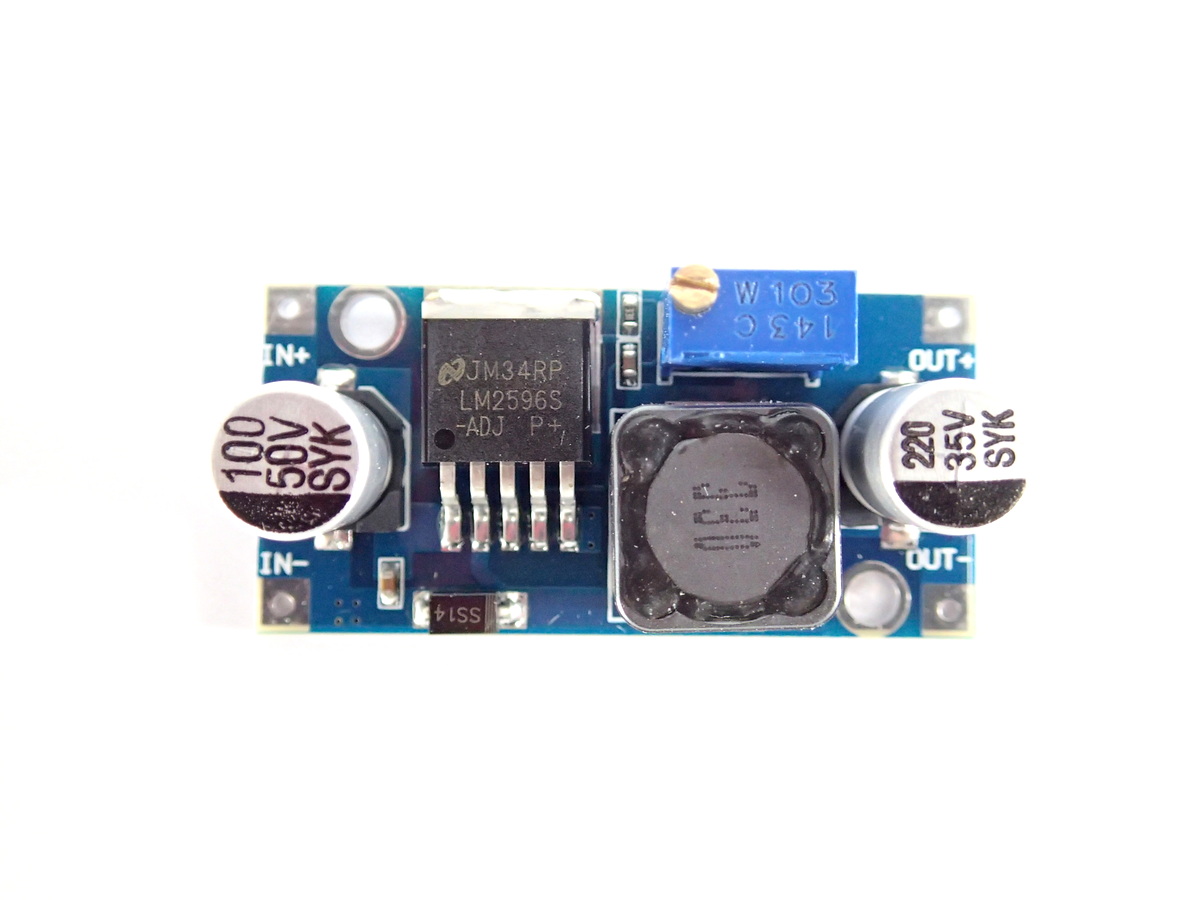

DC Step-Down LM2596S [4-40V to 1.5-35V] 2A 20W

DC Step-Down LM2596S [4-40V to 1.5-35V] 2A 20W
DC Step-Down LM2596S [4-40V to 1.5-35V] 2A 20W thumbnail 1DC Step-Down LM2596S [4-40V to 1.5-35V] 2A 20W thumbnail 2
หมวดหมู่ Adjustable
ราคาปกติ 249.00 บาท
ลดเหลือ 99.00 บาท
สถานะสินค้า พร้อมส่ง
อัพเดทล่าสุด 25 พ.ย. 2559
ความพึงพอใจ ยังไม่มีความคิดเห็น
จำนวน
ชิ้น
หยิบลงตะกร้า
Share :



 วงจรงแปลงไฟ สำหรับลดแรงดันไฟฟ้า ระบบ Switching ควบคุมด้วย IC เบอร์ LM2596S

- รับไฟตั้งแต่ 4-40V เลือกปรับลดได้ตั้งแต่ 1.5V ถึง 35V กระแสใช้งานปรกติ 2A

- วงจรสามารถตั้งค่าไฟขาออกตามต้องการได้ ด้วยการปรับค่า R-Trimport  หลังจากตั้งค่าแล้ว

วงจรจะทำการปรับแรงดันไฟฟ้าขาออกให้คงที่อัตโนมัติแม้แรงดันขาเข้าจะแปรผันก็ตาม

**  วิธีคิดกระแสใช้งานต่อเนื่องสูงสุดเบื้องต้น  = 20W / แรงดันขาออก

เช่น ต้องการลดแรงดันไฟจาก 24V เป็น 12V กระแสสูงสุดคิดได้จาก 20 / 12 = 1.67A

*** วงจรนี้ไม่สามารถเพิ่มไฟให้สูงกว่าแหล่งจ่ายได้



พิเศษ ช่วงราคาโปรโมชั่นลดพิเศษเหลือเพียง 99.- บาท เท่านั้น

 *** หมายเหตุ ราคาโปรโมชั่นพิเศษนี้เฉพาะ การสั่งซื้อและแจ้งชำระเงินผ่านระบบหน้าเว็บ โดยลูกค้าต้องนำไปปรับค่าแรงดันที่ต้องการด้วยตนเองครับ วิธีปรับแรงดันเบื้องต้น คลิ๊ก <<



Product Specifications

Input: DC 4V to 40V

Output: DC 1.5V to 35V (Adjustable)

Rate Output Current :  2A

Output Power : 20W

Max Output Current:  3A (Heatsink or Fan Require)

Size: 20x40x15mm



สินค้านี้ยังไม่มีคนรีวิว
ชื่อ
คำถาม
รายละเอียด
  • ถาม
อนุศิษฏ์
122.155.43.x
3 ธ.ค. 2559 21:29 น.
หัวข้อ :ทำแผ่นชาร์จได้ไหมครับ
เช่น แบต 12v 3.5ah เอาตัวนี้ตั้งไปออกซัก 13.5v เพื่อชาร์จได้หรือเปล่าครับ
รัฐศาสตร์
203.158.192.x
28 พ.ย. 2559 14:25 น.
หัวข้อ :ถ้าเอาไฟจากโซล่าเซล 300W ไปใส่ในวงจรนี้เเล้วเอาไฟจากวงจรไปใส่บอร์ดอาดูโน่จะได้มั้ยคับ
ช่วยชี้แนะหน่อยคับ
ต้องดูโวลต์ของแผงครับ ถ้าสูงสุดไม่เกิน 40V สามารถใช้งานได้ครับ
เจ้าของร้าน
เจ้าของร้าน
28 พ.ย. 2559 16:37 น.
boy
1.20.161.x
24 พ.ย. 2559 20:54 น.
หัวข้อ :ไอซีร้อน
สเตปดาวน์ รุ่น 2A. ถ้าใช้โหลดต่อเนื่องไอซีร้อนโวลล์จะตกลงกี่โวลล์ครับ ผมปรับ input 13 V. output ไว้ที่ 8.5 V.
ต้องดูกระแสของโหลดที่ต่อใช้งานครับ ปรกติถ้าร้อนเกิน IC จะลดแรงดันลงจนกว่าอุณภูมิจะลดครับ
เจ้าของร้าน
เจ้าของร้าน
24 พ.ย. 2559 21:12 น.
june
202.29.241.x
21 พ.ย. 2559 22:27 น.
หัวข้อ :มีวงจร ที่เข้า 2 v แล้วออก 12 v มั้ยครับ
ต้องการใช้ไฟจากวงจร ตัว LED ซึ่งออก 2 v เพื่อต่อโหลด เป็น 12 v สามารถทำได้มั้ยรับ
มีครับ แต่เป็นรุ่นใหญ่เลย ไฟออกจะกระแสไม่สูงมาก
ถ้า output ใช้งานหนักๆไม่แนะนำครับ
https://www.thaiconverter.com/product/42
เจ้าของร้าน
เจ้าของร้าน
22 พ.ย. 2559 10:05 น.
วิศาสตร์
20 ก.ย. 2559 19:55 น.
หัวข้อ :เอามาปรับแรงดันเอง ได้ รึ ไม ครับ
เอามาปรับแรงดันเอง ได้ รึ ไม ครับ
ได้ครับ ลองดูตามคลิปข้างบนเลยนะครับ
เจ้าของร้าน
เจ้าของร้าน
20 ก.ย. 2559 20:05 น.
chatchai prapasong
182.232.115.x
20 ก.ย. 2559 11:28 น.
หัวข้อ :เอาไปชาร์จมือถือได้ไหม
ถ้าปรับ out put 5v. แล้วต่อสาย usb. เพื่อชาร์จมือถือ เมื่อชาร์จไฟเต็มแล้วจะตัดการชาร์จอัตโนมัติรึเปล่าคับ และสามารถต่อชาร์จมือถือได้พร้อมๆกันหลายเครื่องรึเปล่า
ลองดูตามบทความนี้นะครับ https://www.thaiconverter.com/article/9/

ไม่แนะนำให้พ่วงนะครับ / การตัดไฟเมื่อชาร์จเต็มเป็นหน้าที่ของวงจรภายในโทรศัพท์ไม่ใช่แหล่งจ่ายครับ
เจ้าของร้าน
เจ้าของร้าน
20 ก.ย. 2559 15:19 น.
Pattara Praditpattanachan
27.55.197.x
31 ส.ค. 2559 23:38 น.
หัวข้อ :ถ้าไฟ DC input มากกว่า 40v จะเกิดอะไรขึ้นครับ
ถ้าไฟ DC input มากกว่า 40v จะเกิดอะไรขึ้นครับ มันจะตัดการทำงาน หรือจะพังครับ?
ไอซีออกแบบมาให้ทนแรงดันได้ไม่เกิน 40V ครับ ถ้าเกิน ไอซีจะเสียหายได้ครับ
เจ้าของร้าน
เจ้าของร้าน
1 ก.ย. 2559 00:22 น.
สมหมาย พลศรี
25 ส.ค. 2559 21:02 น.
หัวข้อ :รับของเองได้ไหมครับ
ร้านอยู่ตรงไหนครับ
ไม่มีหน้าร้านสะดวกส่งนะครับ สั่งผ่านหน้าเว็บได้เลยครับ
เจ้าของร้าน
เจ้าของร้าน
25 ส.ค. 2559 21:31 น.
Adiched Muk-im
27.145.167.x
28 มิ.ย. 2559 17:55 น.
หัวข้อ :แปลงไฟมากสุดกี่โวลต์ครับ
ผมอยากรู้ว่าขีดจำกัดมันกี่โวลต์หนะครับ
ไฟเข้า DC ตั้งแต่ 4-40V ครับ ปรับออกได้ DC 1.5V to 35V
*** วงจรนี้ไม่สามารถเพิ่มไฟให้สูงกว่าแหล่งจ่ายได้
เจ้าของร้าน
เจ้าของร้าน
28 มิ.ย. 2559 19:48 น.
พรเทพ
27.145.177.x
31 มี.ค. 2559 12:49 น.
หัวข้อ :แบต9v.แปลงออก5v.
แบต9v.แปลงจากicร้อนมาก เอามาใช้กับกล่องset top box 5v. ใช้ได้ไหมครับถ้าสั่งอยากให้ปรับให้ด้วย เครื่องวัดไฟไม่มีครับ
ถ้าแบตเตอรี่ 9V ก้อนสี่เหลี่ยมทั่วไปที่ใช้ใส่รีโมทจะใช้ไม่ได้ครับ เนื่องจากกระแสไม่พอ ถ้าแบตเตอรี่ชนิดอื่นๆ ที่จ่ายกระแสได้ 2A ขึ้นไปสามารถใช้ได้ครับ
เจ้าของร้าน
เจ้าของร้าน
31 มี.ค. 2559 14:40 น.
kerogi
18 มี.ค. 2559 14:12 น.
หัวข้อ :ต่อพ่วงเพื่อ ชาร์ต โทรศัพท์ 2 เครื่อง
ตัวนี้ต่ออนุกรม 2 ตัว เพื่อทำเป็นตัวชาร์ต iPhone สำหรับ 2 เครื่อง ได้ไหมครับ
ไม่แนะนำให้พ่วง 5 เครื่องครับ
เจ้าของร้าน
เจ้าของร้าน
31 มี.ค. 2559 14:39 น.
ทัศนัย
118.174.61.x
10 มี.ค. 2559 22:10 น.
หัวข้อ :DC Step-Down LM2596S [4-40V to 1.5-35V] 2A 20W สามารถใช้กับแอนดรอยบ็อก 5v 2a ไหมครับ
คือผมต้องการนำไปใช้กับกล่องแอนดรอยบ็อกมันกินไฟ 5v 2A ในรถยนต์โดยต่อไฟ 12 v จากแบตตารี่ แต่ผมจะทำสวทชปิดเปิดไว้ใช้งาน จะร้อนไหมครับ และใช้งานแต่ละครั้งไม่ควรเกินเท่าไร
Sumat
27.55.207.x
8 ก.พ. 2559 15:05 น.
หัวข้อ :ถ้าผมใช้ตัวนี้แปลงจากไฟในรถ จาก12vเป็น 5v
ถ้าผมใช้ตัวนี้แปลงจากไฟ12vเป็น5v เพื่อใส่กล่องmedia box มาใช้ในรถ ตัวกล่องใช้ไฟ 5v 2a ตัวนี้ใช้ได้เลยไหมคับ
ถ้าใช่ไม่เกิน 2A ตัวนี้ปรับออก 5V แล้วใช้ได้เลยครับ
เจ้าของร้าน
เจ้าของร้าน
31 มี.ค. 2559 14:38 น.
แบงค์ พิชิต
11 ม.ค. 2559 14:07 น.
หัวข้อ :ของผมเป็นเจนเนเรเตอร์ขนาดเล็ก(dc) ใช้กังหันน้ำปั่น ได้แรงดันประมาณ 30V แต่ได้กระแสแค่ 1A วงจรนี้สามารถใช้ได้ไหมครับ?
ของผมเป็นเจนเนเรเตอร์ขนาดเล็ก(dc) ใช้กังหันน้ำปั่น ได้แรงดันประมาณ 30V แต่ได้กระแสแค่ 1A วงจรนี้สามารถใช้ได้ไหมครับ?
ใช้งานได้ครับ แต่อย่างไรแล้วถ้าเป็น generator DC แล้ว ต้องลองใช้ คาปาซิเตอร์ 1000uf 50-100V คร่อมกรองไฟให้เรียบแล้ววัดดูอีกครั้งหนึ่งก่อน เนื่องจากแรงดันที่ผลิตได้เป็นคลื่น ทำให้มิเตอร์บางตัววัดค่าได้เป็นค่าเฉลี่ยครับวึ่งยอดคลื่นอาจจะสูงกว่า 30V หากวัดแล้วเกิน 40V ต้องเปลี่ยนไปใช้รุ่นอื่นครับ
เจ้าของร้าน
เจ้าของร้าน
11 ม.ค. 2559 15:24 น.
Ty Non
6 ม.ค. 2559 20:11 น.
หัวข้อ :รบกวนถาม
input 4V กระแส 1 จะเพิ่มเป้น 6V ได้ไหมครับ
ตัวนี้ไม่สามารถเพิ่มแรงดันได้ครับ ใช้ลดแรงดันได้อย่างเดียวครับ
เจ้าของร้าน
เจ้าของร้าน
7 ม.ค. 2559 10:22 น.
ธัญญ์นิธิ หิรัญลุ่มจันทร์
45.122.49.x
2 ธ.ค. 2558 15:19 น.
หัวข้อ :isolate หรือเปล่า
volt in กับ volt out isolate กันหรือเปล่าครับ
ไม่ได้ isolate กันครับ
เจ้าของร้าน
เจ้าของร้าน
3 ธ.ค. 2558 18:35 น.
prayuth pongjun
115.87.153.x
4 พ.ย. 2558 00:03 น.
หัวข้อ :ส่งสินค้าอย่างไร
จะแน้ใจได้อย่างไรจะได้รับสินค้า ซื้อที่บริษัทได้ไหม บ้านหม้อมีขายไหมครับผมอยู่กรุงเทพๆ
สินค้าขายผ่านหน้าเว็บนะครับ ติดตามสินค้าใหม่ๆ ได้ทาง https://www.facebook.com/www.thaiconverter/
เจ้าของร้าน
เจ้าของร้าน
5 พ.ย. 2558 17:56 น.
ไผ่
171.6.115.x
20 ก.ย. 2558 21:32 น.
หัวข้อ :ขับโหลดตัวนี้ได้มั้ยครับ
ผมมีฮีตเตอร์ขนาด24v40w แต่ต่อไฟแล้วร้อนมากครับอยากปรับลดไฟเลี้ยงลงมา วงจรนี้จะรับกระแสได้มั้ยครับ แหล่งจ่ายผมจ่ายได้6.5แอมป์ครับไม่มีปัญหาเรื่องจ่ายไม่พอ ถ้าให้เปลี่ยน จาก r trimport เป็นr ปรับค่าแบบวอลลุ่มให้เลยได้มั้ยครับ คิดเพิ่มกี่บาทครับ รบกวนด้วยนะครับขอบคุณครับ
40W ต้องลองดูเป็นตัวนี้นะครับ https://www.thaiconverter.com/product/27/

ฮีตเตอร์เป็นโหลดความต้านทานคงที่ครับ ปรับลดแรงดันจะส่งผลโดยตรงกับกระแสที่ไหนผ่านครับ
เจ้าของร้าน
เจ้าของร้าน
5 พ.ย. 2558 17:54 น.
อรรณพ
125.24.178.x
21 ส.ค. 2558 10:39 น.
หัวข้อ :ถาม
ผมต้องการไฟเข้า12-35vไฟออก12vปรับได้ใช่ป่าวครับ
ปรับได้ครับ
เจ้าของร้าน
เจ้าของร้าน
21 ส.ค. 2558 12:07 น.
สมโภชน์ คำประสาท
203.146.51.x
15 ส.ค. 2558 12:48 น.
หัวข้อ :ถ้าผมต้องการไฟเข้า 24 volt ไฟออก + , - 12 volt
ผมต้องซื้อ 2 แผงวงจรมาต่อกัน โดย ไฟเข้าขนานกัน และไฟออก ต่อ อนุกรมกัน แต่ดึงไฟออก +12 volt มาจากแผงวงจรแรก เทียบกับไฟ 0 volt และ ไฟออก -12volt แผงวงจรที่2 เทียบกับไฟ +12 volt ใช่หรือเปล่าครับ
ไม่สามารถทำได้ครับ เนื่องจากลักษณะวงจรเป็นกราวด์เดียวกันครับ หากนำไปต่อตัวที่อยู่ฝั่งลบจะลัดวงจรครับ
เจ้าของร้าน
เจ้าของร้าน
15 ส.ค. 2558 13:22 น.
ยา
180.180.165.x
26 มิ.ย. 2558 14:09 น.
หัวข้อ :สมมุติว่า
สมมุติว่าถ้าผมต้องการไฟออก 4 แอมป์ (ไฟเข้ามากกว่า 4 แอมป์) ผมใช้ 2 ตัวรวมกันได้ใหมครับ
ได้ครับ โดยทำการตั้งโวลต์ให้เท่ากันก่อนครับ แล้วนะมาต่อขนานกันครับ แต่ประสิทธิ์ภาพการแปลงจะลดลงครับ อาจจะอยู่ที่ประมาณ 80% ครับ
เจ้าของร้าน
เจ้าของร้าน
5 ก.ค. 2558 19:59 น.
ศราวุธ
171.96.184.x
21 มิ.ย. 2558 16:00 น.
หัวข้อ :รถผมไฟ24คับแต่ได้แตรรถมาดันเป็น12ผมจะต้องทำไงคับ
ผมคับรถหกล้อคับไฟ24แต่ผมซื้อแตรมาดันเป็น12ผมต้องทำยังไงคับ
ต้องดูข้างแตรก่อนครับว่าใช้ไฟกี่ A แล้วเลือกชุดแปลงไฟที่จ่ายกระแสได่้สูงกว่าครับ
เจ้าของร้าน
เจ้าของร้าน
15 ส.ค. 2558 13:23 น.
บอย
182.52.33.x
21 ก.พ. 2558 11:39 น.
หัวข้อ :
ผมจะเอามาแปลง จาก 12 โวลต์ เป็น 14-16 โวลต์ ได้ไหม
เพิ่มไฟขึ้นต้องใช้ตัวนี้ครับ https://www.thaiconverter.com/product/22/
เจ้าของร้าน
เจ้าของร้าน
11 พ.ค. 2558 15:44 น.
เฉลิมเกียรติ
182.53.149.x
14 ต.ค. 2557 20:25 น.
หัวข้อ :
ประยุกต์เป็นแหล่งจ่ายไฟตรงปรับค่าได้ 1.5-35 V. โดยเปลี่ยน R-Trimport เป็น potentiometer ได้ไหมครับ ?

ถ้าได้ต้องใช้ potentiometer แบบ A หรือ B ครับ

ขอบคุณครับ
นำไปประยุกต์ได้ครับ โดยเทียบค่า R-Trimport ให้เท่ากับ potentiometer โดยใช้เป็นแบบ B (Linear)
เจ้าของร้าน
เจ้าของร้าน
15 ม.ค. 2558 06:01 น.
แบต
101.109.109.x
28 ส.ค. 2557 10:51 น.
หัวข้อ :สมมุติผม จะเอามาแปลงจาก 9v เป็น 12v
พอดีผมจะนำ มันไปประยุกกับ วงจรตรวจจับเหล็กอะครับ เมื่อเจอเหล็ก วงจรมันจะส่งแรงดันมาที่บัซเซอร์ซึ่งมีแรงดัน 9v ผมจะนำ บัซเซอร์ออกแล้ว นำไฟ 9v นั้นมาต่อกับตัวนี้แปลงเป็น 12v เพื่ไปขับโหลดได้เลยหรือเปล่าครับ ?
ไม่ได้ครับผม sensor เป็นสัญญาณไม่มีกระแสไฟให้แปลงครับ
ต้องใช้วงจร transistor หรือ op-amp ขยายสัญญาณครับ
เจ้าของร้าน
เจ้าของร้าน
28 ส.ค. 2557 16:04 น.
อุ้ม
180.183.181.x
9 ก.ค. 2557 13:33 น.
หัวข้อ :ใช้ด้วยกันได้รึป่าวครับ
ผมมีแผ่นโซล่า 7v อยากรู้ว่าทำวงจรชาร์ตแบตได้รึป่าวครับ
ต้องการชาร์จแบตกี่โวลตครับ แผงโซล่ากี่ W ครับ
เจ้าของร้าน
เจ้าของร้าน
28 ก.ค. 2557 20:33 น.
