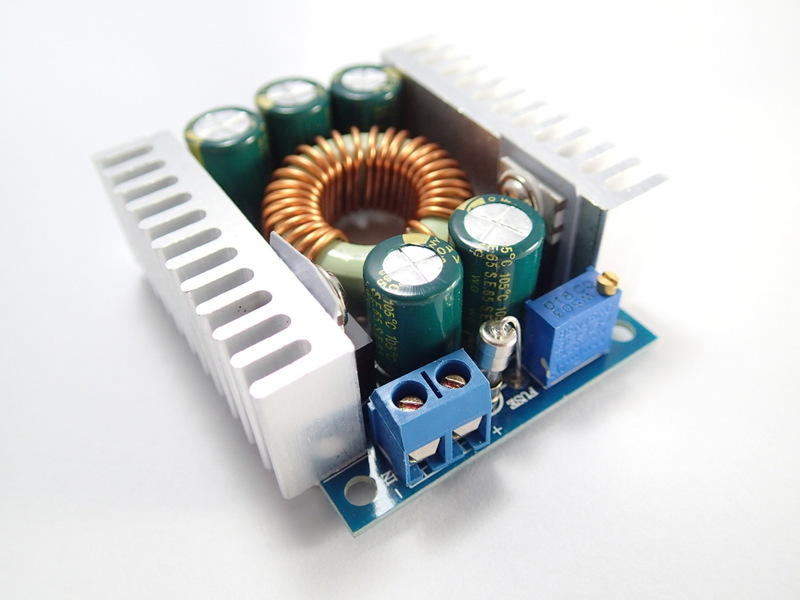

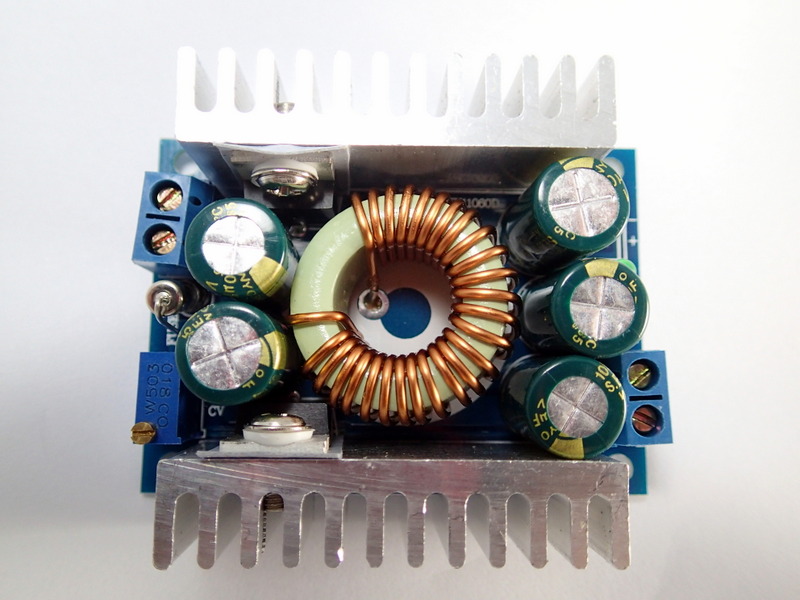

DC Step-Down [4.5-30V to 0.8-30V] 12A 200W

DC Step-Down [4.5-30V to 0.8-30V] 12A 200W
DC Step-Down [4.5-30V to 0.8-30V] 12A 200W thumbnail 1DC Step-Down [4.5-30V to 0.8-30V] 12A 200W thumbnail 2DC Step-Down [4.5-30V to 0.8-30V] 12A 200W thumbnail 3
รหัสสินค้า SD-A-0011
หมวดหมู่ Adjustable
ราคา 435.00 บาท
อัพเดทล่าสุด 22 ก.พ. 2560
ความพึงพอใจ ยังไม่มีความคิดเห็น
ขออภัย สินค้าหมดค่ะ
Share :

วงจรงแปลงไฟ สำหรับลดแรงดันไฟฟ้า ระบบ Switching ประกอบมาพร้อมแผ่นระบายความร้อนในตัว

- รับไฟตั้งแต่ 4.5-30V เลือกปรับลดได้ตั้งแต่ 0.8V ถึง 30V กระแสสูงสุด 12A

- วงจรสามารถตั้งค่าไฟขาออกตามต้องการได้ ด้วยการปรับค่า R-Trimport  หลังจากตั้งค่าแล้ว

วงจรจะทำการปรับแรงดันไฟฟ้าขาออกให้คงที่อัตโนมัติแม้แรงดันขาเข้าจะแปรผันก็ตาม

**  วิธีคิดกระแสใช้งานต่อเนื่องสูงสุดเบื้องต้น  = 200W / แรงดันขาออก

 เช่น ต้องการลดแรงดันไฟจาก 24V เป็น 12V กระแสสูงสุดคิดได้จาก 200 / 12 = 16.7A แต่กระสูงสุด 12A ฉะนั้น = 12A

* สามารถจ่ายกำลังไฟได้สูงสุด 200W หากใช้งานเกิน 100W ควรติดพัดลมระบายอากาศเพิ่มเพื่อเสถียรภาพในการใช้งานสูงสุด

*** วงจรนี้ไม่สามารถเพิ่มไฟให้สูงกว่าแหล่งจ่ายได้

Product Specifications

Module properties: non-isolated step-down module (BUCK)

Input Voltage: 4.5-30V

Output Voltage: 0.8-30V

Output Current: 0-12A, 100W / 200W Max enchance headsink or cooling fan

Operating temperature: -40°c to +85°c

Working frequency: 300KHz

Conversion efficiency: up to 95%

Short circuit protection: YES  / the Limit current is 14A

Over-temperature protection: Yes / Over-temperature Automatically shuts down the output

Input reverse polarity protection: None / install diode if needed

Installation: four 3mm screws

Wiring: Connection: V-IN input, V-OUT output



Size: 60x52x20mm

สินค้านี้ยังไม่มีคนรีวิว
ชื่อ
คำถาม
รายละเอียด
  • ถาม
สุวทย์ พรมเมฆ
1.0.223.x
16 มิ.ย. 2558 11:59 น.
หัวข้อ :วงจรลดไฟdc
วงจรตัวนี้ผมจะเอาลดไฟจากหม้อแปลงชาร์จแบตขนาด12v65-70ahได้ไหมครับหม้อแปลงผมมีของเก่า 33v 0 33v Aข้างละ4.8A

ผมได้สั่งซื่อไปแล้วหนึ่งชุดร้น dc sdep down4-30vto0.8-30v12A
ใช้กับหม้อแปลงผมได้เปล่าครับหรือทางร้านมีรุ้นอื่นที่จะแน่นำแจ้งด้วยครับ
ไฟจากหม้อแปลงเป็นไฟ DC ครับ ต้องแปลงให้เป็น DC ก่อนครับ ไม่สามารถใช้กับวงจรนี้ได้ครับ เนื่องจากวงจรนี้รับไฟได้สุงสุด 30V ครับ
เจ้าของร้าน
เจ้าของร้าน
19 ก.พ. 2559 21:27 น.
nop
223.205.7.x
11 มี.ค. 2557 11:18 น.
หัวข้อ :มีหม้อแปลง ไฟออก 18 vdc 10 แอมร์
ผมต้องการวงจร ลดแรงดัน จาก 18 v dc เป็น 12 v dcที่ 10 แอมร์ครับ ไม่ทราบว่า วงจรลดแรงดันชุดนี้ จะใช้ได้ รึเปล่า ถ้าได้ ผมจะสั่งชื้อชุดนี้ครับ
ใช้ได้ครับผม ถ้าแรงดัน input 18v ต้องการใช้กระแส output 10A ที่ 12V ต้นกำลังต้องจ่่ายกระแสได้อย่างน้อย 7-8A นะครับ
เจ้าของร้าน
เจ้าของร้าน
11 มี.ค. 2557 11:30 น.
