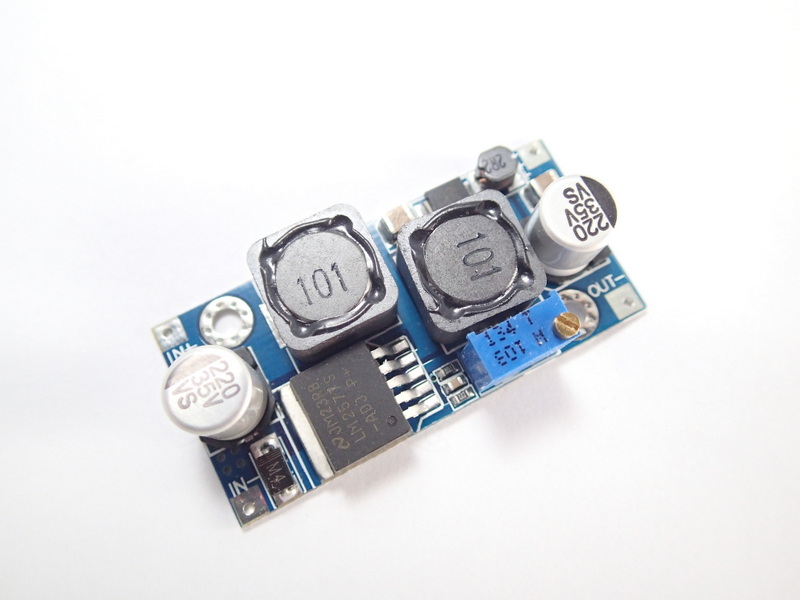

DC Buck-Boost Converter [3-35V to 1.25V-30V] 2A 20W

DC Buck-Boost Converter [3-35V to 1.25V-30V] 2A 20W
รหัสสินค้า BS-0012
หมวดหมู่ DC Buck-Boost
ราคาปกติ 350.00 บาท
ลดเหลือ 245.00 บาท
อัพเดทล่าสุด 22 ก.พ. 2560
ความพึงพอใจ ยังไม่มีความคิดเห็น
เลิกจำหน่าย
Share :

สินค้ารุ่นนี้เลิกจำหน่ายแล้วลองดูรุ่นอื่นๆ



ที่คุณสมบัติใกล้เคียงนะครับ คลิ๊ก











วงจรปรับเพิ่ม/ลดแรงดันไฟอัตโนมัติ DC to DC Converter ระบบ Buck-Boost ใช้สำหรับชดเชยแรงดันในกรณีที่แรงดัน Input มาไม่คงที่ เช่น โซล่าเซล, กังหันลม, แบตเตอรรี่, ไดนาโม หรือให้แรงดัน output คงที่ โดยวงจรจะทำการปรับแรงดันขาออกให้เท่ากับที่ทำการตั้งค่าไว้ตลอดเวลาไม่ว่าแรงดันไฟ input จะสูงกว่า หรือต่ำกว่า แรงดันขาออกที่ตั้งค่าไว้ก็ตาม

- รับแรงดันไฟได้ตั้งแต่ 3-35V  ปรับแรงดันไฟขาออกได้ตั้งแต่ 1.25V-30V กระแสสูงสุด 2A แต่ไม่เกิน 20W

- วงจรสามารถตั้งค่าไฟขาออกตามต้องการได้ ด้วยการปรับค่า R-Trimport  หลังจากตั้งค่าแล้ว วงจรจะทำการปรับแรงดันไฟฟ้าขาออกให้คงที่อัตโนมัติแม้แรงดันขาเข้าจะเปลี่ยนไป

** วงจร Buck-Boost ต้องการกระแสมาชดเชยเพื่อเพิ่มแรงดัน ดังนั้นหากแหล่งจ่ายมีกระแสไม่พอ วงจรจะไม่สามารถชดเชยแรงดันได้ (จะชดเชยเท่าที่มีกระแส แรงดันขาออกจะมีเท่าที่ชดเชยได้)

***  วิธีคิดกระแสใช้งานต่อเนื่องสูงสุดเบื้องต้น  = 20W / แรงดันขาออก

 เช่น ต้องการลดแรงดันไฟจาก 9V เป็น 12V กระแสสูงสุดคิดได้จาก 20/12 = 1.67A

*** สินค้าอาจมีการคละสี PCB แต่คุณสมบัติเหมือนกันทุกประการ

Product Specifications

Modules nature: Automatic non-isolated buck-boost (SEPIC)

Rectification: Non-synchronous rectification

Input voltage: DC 3-35V

Output voltage: DC 1.25V-30V

Output current: 2A (max)

Power: 12W natural Cool ( input voltage higher than 10V), if install heat sink can reach 20W

Conversion efficiency: 92% (MAX)

Switching frequency:  50KHz

Output ripple: 40mV (max)

Load regulation: ± 0.5%

Voltage regulation: ± 2.5%

Operating Temperature: -40 ° C to +85 ° C

Size: 48 x 23 x 14 mm

สินค้านี้ยังไม่มีคนรีวิว
ชื่อ
คำถาม
รายละเอียด
  • ถาม
ตรีศูล
125.24.137.x
20 ก.พ. 2559 18:39 น.
หัวข้อ :ชอบใจรุ่นนี้(input 3-35v)....
แต่สินค้าหมด ไม่ทราบว่าจะมาเพิ่มอีกบ่?...
ตรีศูล
125.24.137.x
20 ก.พ. 2559 11:41 น.
หัวข้อ :มาอีกเมื่อไหร่?...แล้วรุ่นนี้ใช้ชาร์จแบตน้ำ 12v ได้มั้ย?...
มาอีกเมื่อไหร่?...แล้วรุ่นนี้ใช้ชาร์จแบตน้ำ 12v ได้มั้ย?...
ใช้ดัดแปลงชาร์จได้แต่กระแสไม่สูงมาก รบกวนให้รายละเอียดมากกว่านี้จะสามารถตอบคำถามได้ชัดเจนขึ้นครับ / ลองดูเป็นรุ่นนี้ https://www.thaiconverter.com/product/132/ สำหรับงานชาร์จแบตจะเหมาะสมกว่า เนื่องจากสามารถปรับตั้งกระแสได้ครับ
เจ้าของร้าน
เจ้าของร้าน
20 ก.พ. 2559 14:24 น.
Jakkrit Panyasen
17 ก.ย. 2558 11:06 น.
หัวข้อ :ขอทราบหลักการทำงานได้มั้ยครับ
พอดีผมซื้อไปทำโครงการครับ เผื่อว่าครูถาม จึงอยากทราบหลักการทำงานเบื้องต้นครับ
ตัวนี้จริงๆคือ SEPIC converter ครับ ภาษาไทยต้องลองค้นจาก Google ดูครับผม ภาษาอังกฤษ https://en.wikipedia.org/wiki/Single-ended_primary-inductor_converter และ https://www.youtube.com/watch?v=m5OG_3-sbCs
เจ้าของร้าน
เจ้าของร้าน
19 ม.ค. 2559 13:46 น.
nathon
23 ก.พ. 2557 21:38 น.
หัวข้อ :.
มี Buck-Boost ขนาด 50W รึเปล่าครับ
สวัสดีครับ ลองดูเป็นตัวนี้นะครับ
https://www.thaiconverter.com/product/26/buck-boost-converter-module-5-5-30v-to-1-28v-10a-120w
เจ้าของร้าน
เจ้าของร้าน
27 ก.พ. 2557 17:23 น.
ธีระ
171.6.212.x
12 ก.พ. 2557 11:25 น.
หัวข้อ :เมื่อไหร่มีของครับ
เมื่อไหร่มีของครับ
ประมาณอีก 2 อาทิตย์ครับ
เจ้าของร้าน
เจ้าของร้าน
12 ก.พ. 2557 15:28 น.
