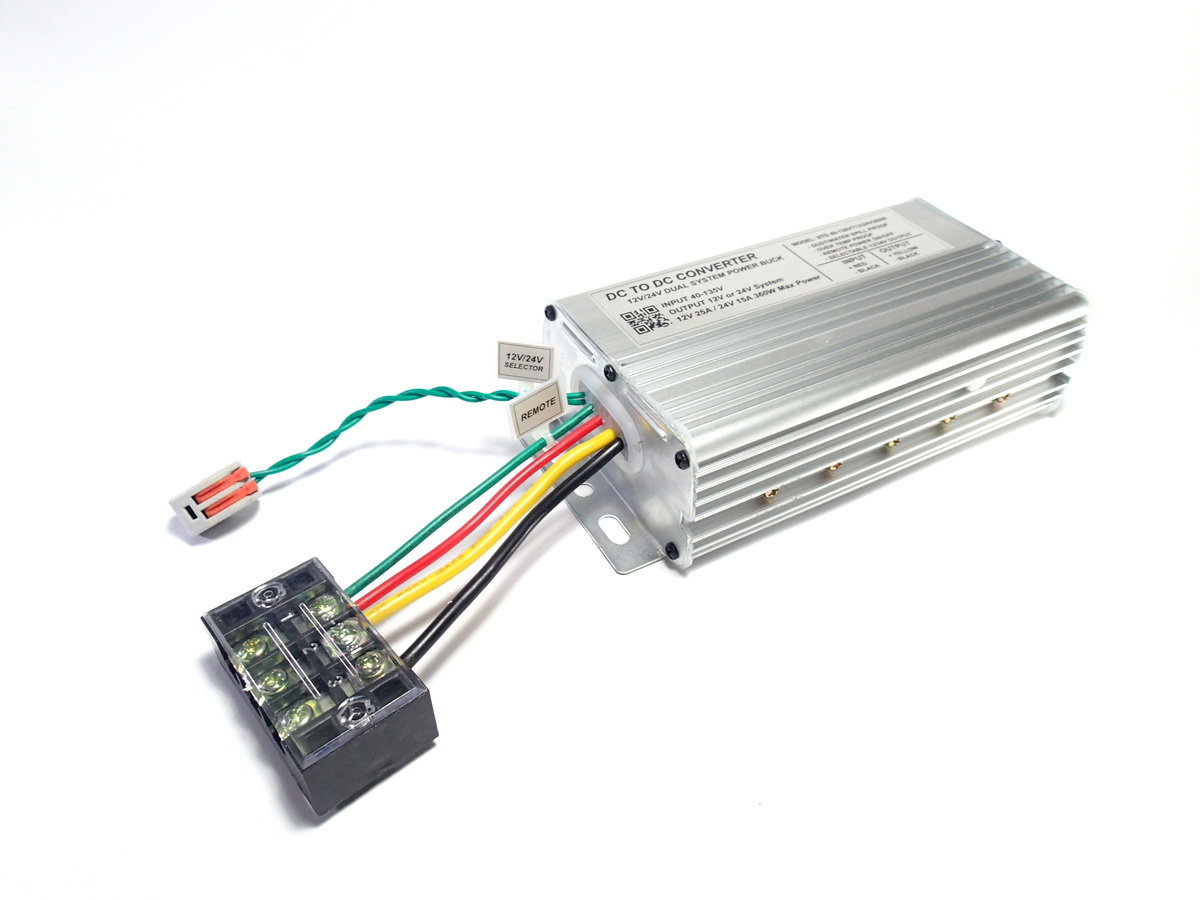

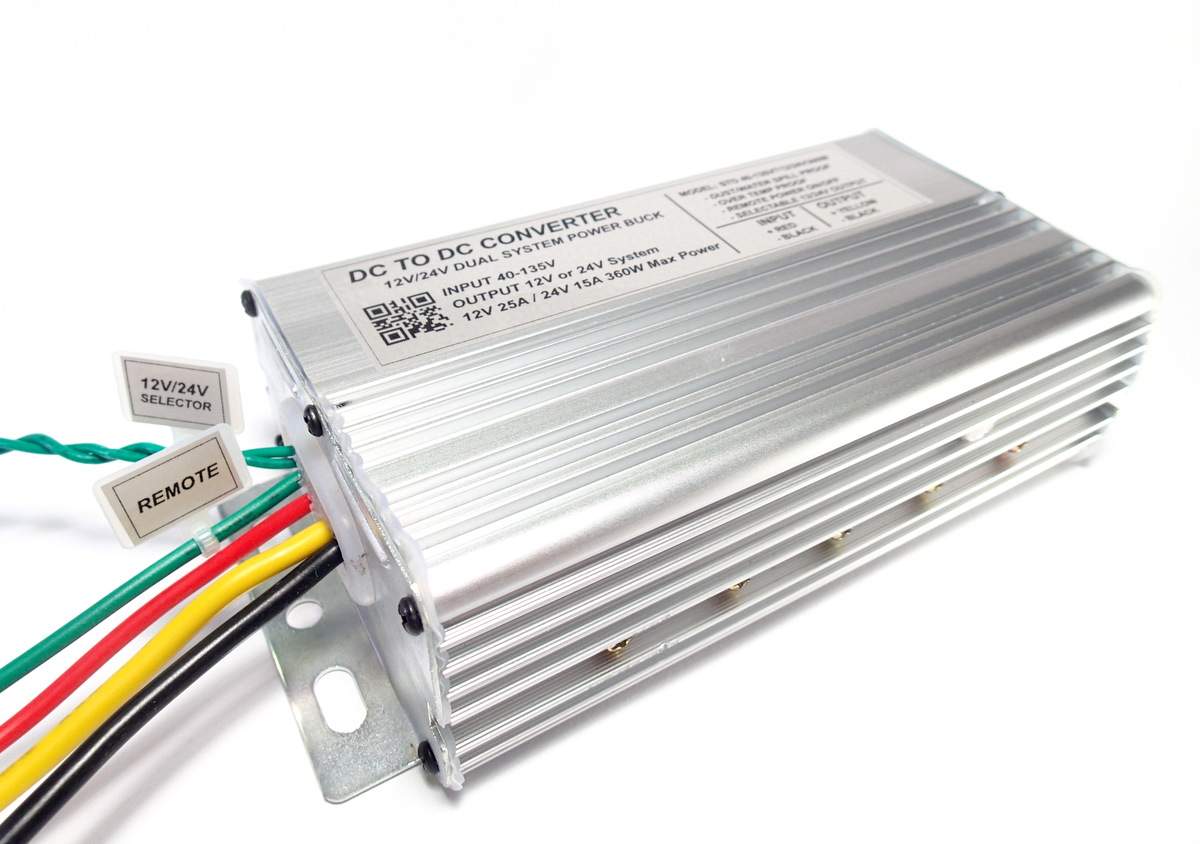

DC Step-Down 40-120V to 12V/24V Dual System 25A/15A 300W

รหัสสินค้า: SD-F-0128
Model : STD40-120VT12/24V300W

DC TO DC Converter สำหรับใช้ลดแรงดันไฟฟ้าได้ตั้ง 40-120V DC ที่สามารถเลือกแรงดันไฟออกได้เป็นระบบไฟ 12V และ 24V  +/- 1% โดยสามารถเลือแรงดันได้จากการต่อ/ปลดสาย SELECTOR เข้าหา/ออกจากกัน สามารถจ่ายกระแสได้สูงสุด 25A 300W ที่แรงดัน 12V และ 15A 360W ที่แรงดัน 24V มีสาย REMOTE สำหรับสั่งเปิด/ปิดอุปกรณ์ เหมาะสำหรับใช้ในงานแปลงไฟแผงโซล่าเซลล์ กังหันลม ไดนาโม หรือแหล่งจ่ายพลังงานทดแทนอื่นๆ และ รถไฟฟ้าต่างๆ ที่ใช้ระบบไฟ 48V, 60V, 72V, 96V, 120V เพื่อใช้กับอุปกรณ์ที่ใช้ไฟ 12V เช่น รถกอล์ฟไฟฟ้า รถโฟล์คลิฟท์ ฯลฯ

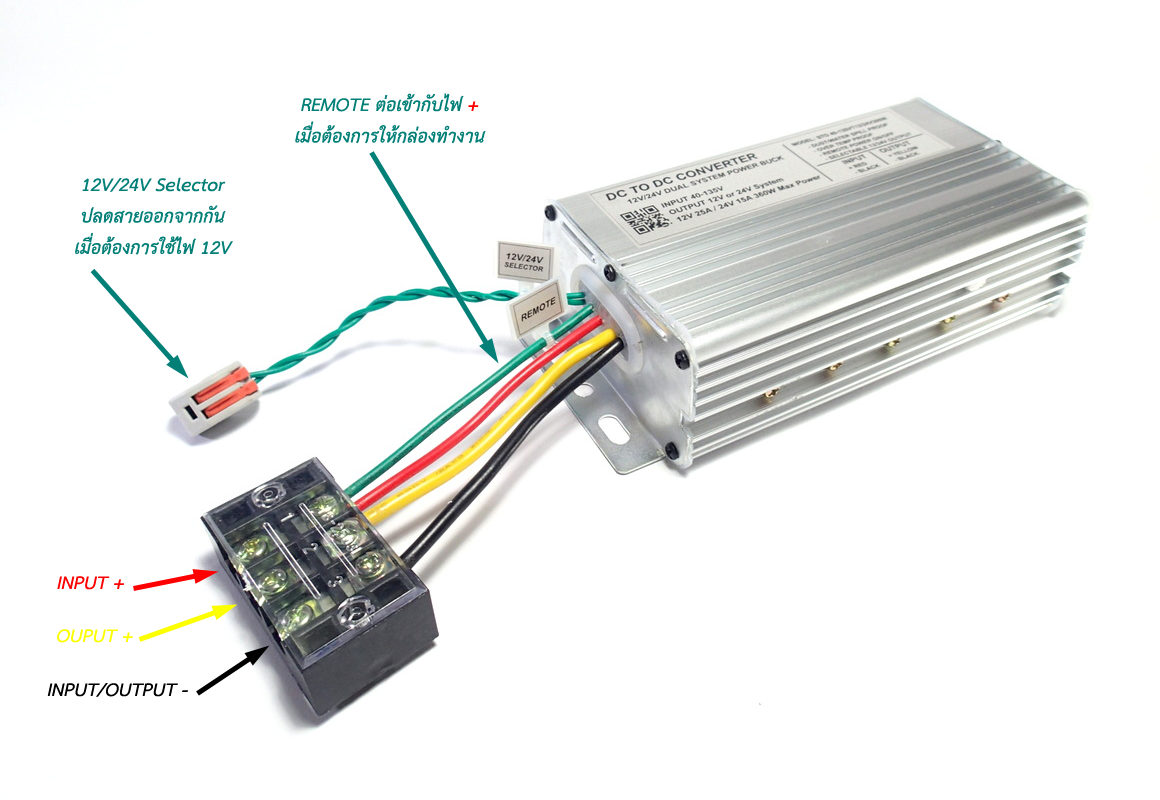

วิธีการต่อใช้งาน

- ต่อไฟ + INPUT เข้าสายแดง (ควรมี FUSE ก่อนเข้า) / ไฟ - INPUT เข้าสายดำ

- สายสีเขียว REMOTE ต่อกับเข้าสายแดง + INPUT กรณีต้องการให้อุปกรณ์ทำงานตลอดเวลาเมื่อมีไฟเข้า หรือต่อผ่านสวิตช์เข้าสายแดงเพื่อต้องการให้สามารถเปิด/ปิดอุปกรณ์ได้ กรณีรถไฟฟ้าสามารถต่อเข้าสวิตช์กุญแจได้ (ต้องตรวจสอบให้แน่ใจว่าไฟที่ออกจากสวิตช์กุญแจเป็นไฟเดียวกับ + INPUT)

- สายเขียวตีเกลี่ยวคู่ 12V/24V SELECTOR ปลดสายออกจากันเพื่อให้ OUTPUT เป็นระบบไฟ 12V และต่อสายเข้าหากันเพื่อใหเป็นไฟระบบ 24V (วัดระบดับแรงดัน OUTPUT จากสายเหลือง/ดำให้ถูกต้องก่อนต่อเข้ากับโหลด )

- เมื่อตรวจสอบแรงดัน OUTPUT ถูกต้องแล้ว ต่อสายไฟสีเหลือง OUPUT + และสายไฟสีดำ OUPUT - เข้ากับโหลด

* ขนาดของ Input FUSE หาได้จาก กรณี 12V ให้นำ 300W หาร แรงดันขาเข้าเช่นใช้ไฟ 48V 300W/48V = 6.25 ก็ใช้ฟิวส์ประมาณ 6-7A

กรณีใช้ไฟ 24W นำ 360W หาร แรงดันขาเข้าเช่นใช้ไฟ 72V 360W/48V = 5A เป็นต้น

* ในการใช้งานต่อเนื่องควรใช้กระแส 80% ของกระแสสูงสุด

Specifycations:

Input: 40V-120V

Output: 12V / 24V +- 1% (12V/24V System)

Max Power: 12v 300W / 24V 360W

Max Current (Peak) : 12V 25A / 24V 15A continuous use only 80% of peak rating

Protections: Over Temp Protection / Water Spill & Dust Proof

Dimensions: 150mm * 83mm * 40mm
