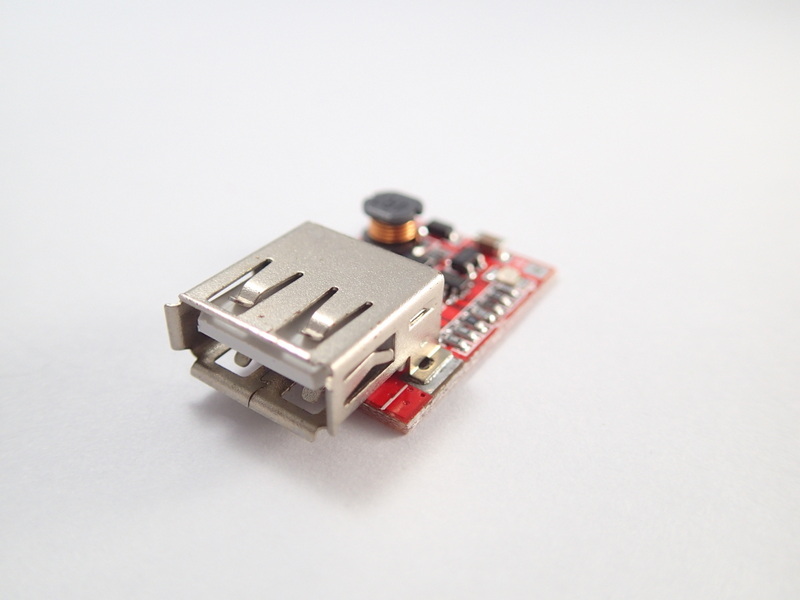

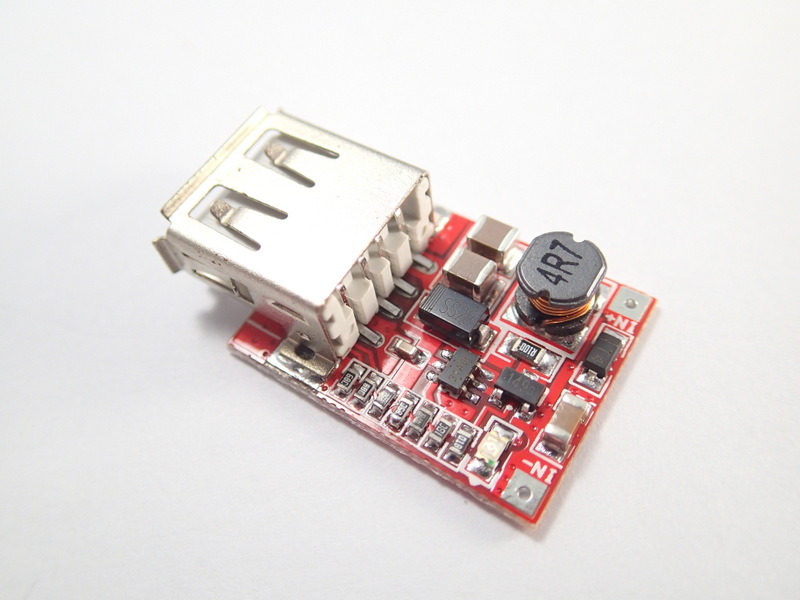

USB Charger Step-Up Module [1-5V to 5V] 1.5A

วงจรเพิ่มแรงดันไฟสำหรับชาร์ตไฟผ่านพอร์ต USB สามารถเพิ่มแรงดัน input ตั้งแต่ 1-5V ให้มีแรงดัน output ในระดับ 5V เพื่อชาร์ต อุปกร์ณต่างๆ เช่น มือถือ สมาร์ตโฟน เครื่องเล่น mp3 กล้องดิจิตอล Power Bank เหมาะสำหรับ โครงงาน / สิงประดิษฐ์ พลังงานทดแทนต่างๆ ที่แรงดันจากแหล่งกำเนิดไม่ถึง 5V เช่นไดนาโม โซล่าเซล หรือแม้กระทั่งแบตเตอรรี่ขนาด AA จำนวน 1-2 ก้อน

เพื่อเสถียรภาพในการจ่ายกระแสสูงสุด ควรใช้กับถ่านชาร์ต ขนาด AA จำนวน 2 ก้อนขึ้นไป

** กระแสสูงสุดที่วงจรจ่ายได้ขึ้นอยู่กับปัจจัยดังนี้

- กระแสจากแหล่งจ่ายมีเพียงพอ (วงจรไม่สามารถช่วยเพิ่มกระแสได้)

- ขนาดสายไฟในสาย USB มีขนาดตามมาตรฐาน เนื่องจากสายบางเส้นคุณภาพต่ำทองแดงภายในเส้นเล็กจึงทำให้กระแสไหลได้ไม่เต็มที่และส่งผลให้แรงดันที่ปลายทางอุปกร์ณต่อพ่วงตก

- กระแสชาร์ตสูงสุดในการชาร์ตนั้นขึ้นอยู่กับการดึงของอุปกรณ์ เนื่องจากอุปกรณ์ที่มีแบตเตอรรี่ข้างในจะมีวงจร protection ที่ป้องกันการเสียหายของแบตเตอรี่ โดยจะจัดการดึงกระแสให้เหมาะสมกับการใช้งาน

*** วงจรนี้ไม่สามารถใช้ลดแรงดันได้ แหล่งจ่ายไฟต้องไม่เกิน 5V ซึ่งอาจจะสร้างความเสียหายต่ออุปกร์ณต่อพ่วงได้

พิเศษ ช่วงราคาโปรโมชั่นลดพิเศษเหลือเพียง 149.- บาท เท่านั้น

*** หมายเหตุ ราคาโปรโมชั่นพิเศษนี้เฉพาะ การสั่งซื้อและแจ้งชำระเงินผ่านระบบหน้าเว็บเท่านั้นครับ

Products Specifications

Module Properties: non-isolated step-up module (BOOST)

input voltage: 1-5V

Output voltage: 5.1-5 .2 V

Output Current: Rated 1A-1.5A (single lithium input), the maximum 1.5A (single lithium input)

Efficiency: Up to 96% (the higher the input voltage, the higher the efficiency)

Switching frequency: 500KHz

Output ripple: 30mV (MAX) 20M bandwidth (input 4V output 5.1V 1A)

Voltage indication: LED lights with load (input voltage less than 2.7V LED indicator off)

Operating Temperature: Industrial (-40°c to +85°c)

Full load temperature rise: 30°c

Quiescent Current: 130uA

Load regulation: ± 1%

Voltage regulation: ± 0.5%

Dynamic response speed: 5% 200uS

Short circuit protection: None (Please use the lithium battery with protection.)

Input Reverse Polarity Protection: None

Connection: Welding

Input: IN + Postive, IN-Negative

Output: USB Output

Size:approx.23mm x18mm x5mm
