Buck-Boost Converter 6-35V to 1-35V 5A 100W CC/CV

วงจรรักษาระดับแรงดันอัตโนมัติ Buck-Boost converter รับแรงดันไฟ Input ตั้งแต่ 6-35V เลือกปรับ Output ได้ตั้งแต่ 1-35V จ่ายกระแสสูงสุด 5A / 100W ทำงานได้ทั้งโหมดแรงดันคงที่ Constant Voltage (CV) และ โหมดกระแสคงที่ Constant Current (CV)

โหมด Constant Current หรือโหมดจำกัดกระแสสามารถนำไปประยุกต์ใช้งานได้หลายประเภท เช่น ชาร์จแบตเตอรี่ ขับหลอด LED เป็นต้น ด้วยคุณสมบัติที่เป็นวงจร Buck Boost Converter ทำให้สามารถเลือกใช้แหล่งจ่ายได้หลากหลาย หรือแหล่งจ่ายไฟฟ้า DC ที่แรงดันไม่คงที่เช่น กังหันลม โซล่าเซลล์ แบตเตอรี่ ไดนาโม ฯลฯ

วิธีการตั้งค่าใช้งาน

การตั้งค่าแรงดัน: ก่อนนำไปใช้งานให้ใช้แหล่งจ่ายคงที่เช่น power supply ต่อแรงดัน 6-35V เข้า Input จากนั้นใช้มัลติมิเตอร์วัดแรงดัน Output และหมุนปรับ R-Trimpot  CV จนได้ค่าแรงดันที่ต้องการ

การตั้งค่ากระแส: ใช้แหล่งจ่ายคงที่ต่อเข้ายัง Input ตรวจสอบให้แน่ใจก่อนว่าได้ทำการตั้งค่าแรงดันให้อยู่ประมาณช่วง 5-6V จากนั้นใช้มัลติมิเตอร์ตังค่าย่านวัดกระแส 10A ต่อคร่อม Output และให้หมุน ปรับ R-Trimpot  CC กระแสที่ต้องการ เมื่อตั้งค่ากระแสเสร็จค่อยกลับมาตั้งค่าแรงดันตามต้องการ

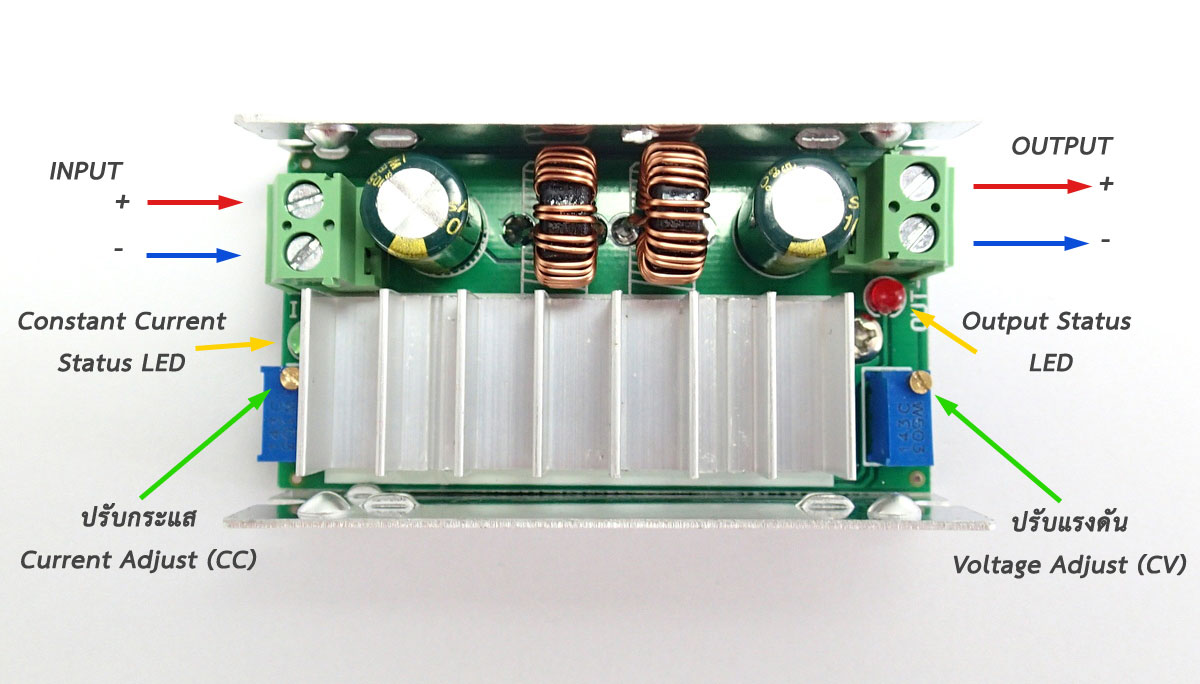

Status:

- LED สีแดง แสดงถึงมีการจ่ายแรงดัน Output

- LED สีเขียว แสดงถึงโหมดจ่ายไฟแบบจำกัดกระแส Constant Current กำลังทำงาน

* หากกระแส input ไม่พอที่จะเพิ่มแรงดันไฟฟ้าตามที่ตั้งค่าไว้ วงจรจะตัดการทำงาน ต้องปลดแหล่งจ่ายเพื่อให้วงจรเริ่มทำงานอีกครั้ง

 ข้อควรระวัง

- ตรวจสอบการต่อไฟ Input ว่าไม่มีการกลับขั้ว หรือแรงดันเกิน 35V

- หากโหลดเป็นมอเตอร์ต้องติดตั้งไดโอดกันย้อนพร้อมติดตั้ง Flybackไดโอดคร่อมมอเตอร์

- หากใช้กระแสสูงต่อเนื่องเป็นเวลานานควรเพิ่มพัดลมระบายความร้อน

Specifycations:

Input Voltage: 6-35V DC

Output Voltage: 1-35V DC

Constant Current Adjustment: 0.1-5A

Efficiency: Up to 90%

Maximun Input Current: 7A

Maximun Output Current: 5A

Size: 70x39x32
