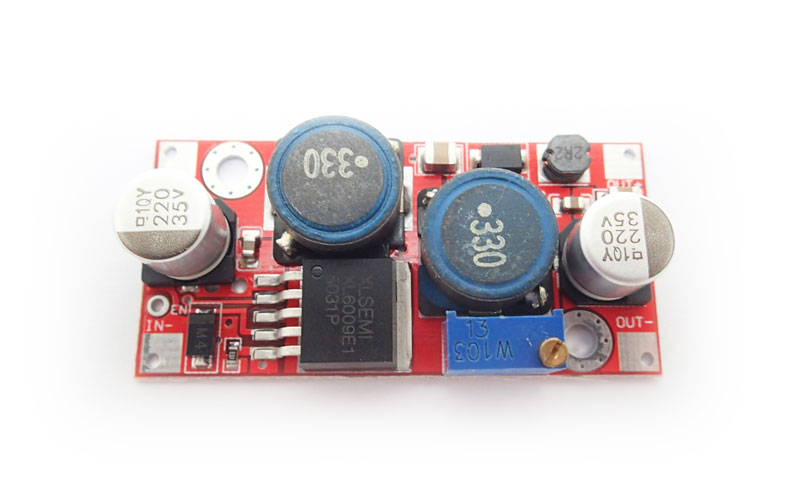

DC Buck-Boost Converter [5-32V to 1.2V-35V] 1.5A 20W

DC Buck-Boost Converter [5-32V to 1.2V-35V] 1.5A 20W
DC Buck-Boost Converter [5-32V to 1.2V-35V] 1.5A 20W thumbnail 1DC Buck-Boost Converter [5-32V to 1.2V-35V] 1.5A 20W thumbnail 2
รหัสสินค้า BS-0159
หมวดหมู่ DC Buck-Boost
ราคา 235.00 บาท
สถานะสินค้า พร้อมส่ง
อัพเดทล่าสุด 10 ต.ค. 2560
ความพึงพอใจ
4.50/5 จาก 2 คน
จำนวน
ชิ้น
หยิบลงตะกร้า
Share
Scan this!



วงจรปรับเพิ่ม/ลดแรงดันไฟอัตโนมัติ DC to DC Converter ระบบ Buck-Boost ใช้สำหรับชดเชยแรงดันในกรณีที่แรงดัน Input มาไม่คงที่ เช่น โซล่าเซล, กังหันลม, แบตเตอรรี่, ไดนาโม หรือให้แรงดัน output คงที่ โดยวงจรจะทำการปรับแรงดันขาออกให้เท่ากับที่ทำการตั้งค่าไว้ตลอดเวลาไม่ว่าแรงดันไฟ input จะสูงกว่า หรือต่ำกว่า แรงดันขาออกที่ตั้งค่าไว้ก็ตาม

- รับแรงดันไฟได้ตั้งแต่ 5-32V  ปรับแรงดันไฟขาออกได้ตั้งแต่ 1.2V-35V กระแสสูงสุด 1.5A แต่ไม่เกิน 20W กระแส Input 4A Max

- วงจรสามารถตั้งค่าไฟขาออกตามต้องการได้ ด้วยการปรับค่า R-Trimport  หลังจากตั้งค่าแล้ว วงจรจะทำการปรับแรงดันไฟฟ้าขาออกให้คงที่อัตโนมัติแม้แรงดันขาเข้าจะเปลี่ยนไป

** วงจร Buck-Boost ต้องการกระแสมาชดเชยเพื่อเพิ่มแรงดัน ดังนั้นหากแหล่งจ่ายมีกระแสไม่พอ วงจรจะไม่สามารถชดเชยแรงดันได้ (จะชดเชยเท่าที่มีกระแส แรงดันขาออกจะมีเท่าที่ชดเชยได้)

***  วิธีคิดกระแสใช้งานต่อเนื่องสูงสุดเบื้องต้น  = 20W / แรงดันขาออก แต่ไม่เกิน 1.5A

 เช่น ต้องการเพิ่มแรงดันไฟจาก 9V เป็น 18V กระแสสูงสุดคิดได้จาก 20W/12V = 1.1A

เพื่อให้สามารถจ่ายกระแสได้ 1.1A ฝั่ง Input ต้องมีกระแส 20W/9V = 2.22A/0.8(ประสิทธิภาพ) = 2.7A  (กระแส input limit ที่ 4A)



Product Specifications

Modules nature: Automatic non-isolated buck-boost (SEPIC)

Rectification: Non-synchronous rectification

Input voltage: DC 5-32V

Output voltage: DC 1.2V-35V

Input Current: 4A (max)

Output current: 1.5A (max)

Conversion efficiency: 92% (MAX)

Switching frequency:  400KHz

Load regulation: ± 0.5%

Voltage regulation: ± 2.5%

Operating Temperature: -40 ° C to +85 ° C

Size: 48 x 23 x 14 mm

tom8842
15 เม.ย. 2560 08:56 น.
ตัวนี้มีวงจรป้องกันกระแสเกิน (เอาท์พุท) ไหมครับ อยากลองใช้กับ เซอร์โว ้ปองกันไหม้
ความพึงพอใจ:
mcc
8 ก.ย. 2560 22:17 น.
1.5a ไม่พอขยายกระแส ต้องทำใงครับ
ความพึงพอใจ:
