High Power DC Step-Up 12-20V to 12-80V 20A 400W

High Power DC Step-Up 12-20V to 12-80V 20A 400W
High Power DC Step-Up 12-20V to 12-80V 20A 400W thumbnail 1High Power DC Step-Up 12-20V to 12-80V 20A 400W thumbnail 2
รหัสสินค้า SU-0168
หมวดหมู่ DC Step-Up
ราคาปกติ 990.00 บาท
ลดเหลือ 490.00 บาท
แก้ไขล่าสุด 10 ก.ค. 2560
ความพึงพอใจ ยังไม่มีความคิดเห็น
เลิกจำหน่าย
Scan this!

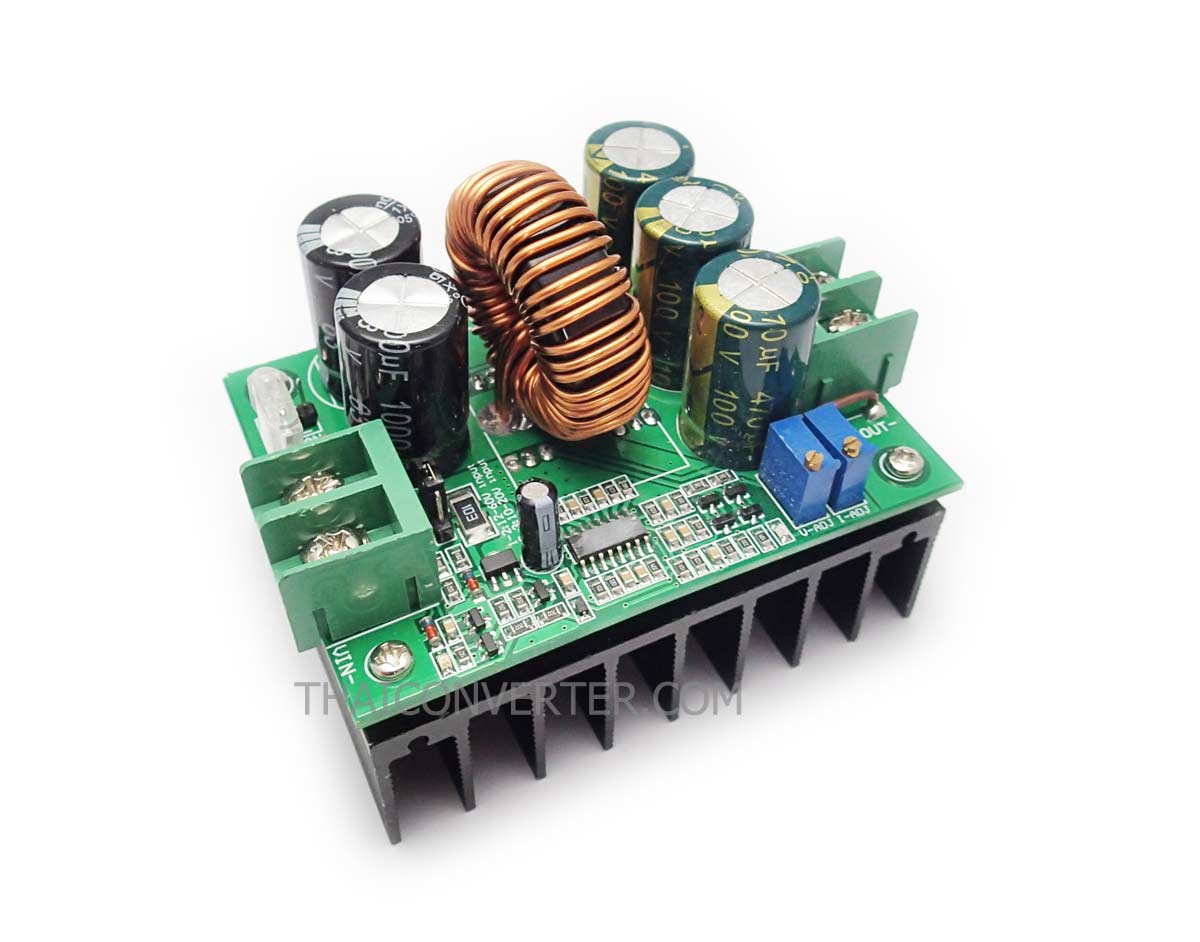

วงจรเพิ่มแรงดัน High Power DC - Boost Module Constant Current / Constant Voltage 400W Max

- รับแรงดันไฟ input ได้ตั้งแต่ 12V - 20V

- ปรับให้สูงได้ถึง 80V พร้อมความสามารถในการปรับกระแสได้ตั้งแต่ 0.5-20A (ขึ้นอยู่กับความต้านทานภายในของโหลด)

- กำลังงานสูงสุด 400W (ที่ 20V) วงจรสามารถรับกระแส Input สูงสุดได้ 20A (ขั่วขณะ) ใช้งานต่อเนื่อง 10-15A

 *** หากต้องการใช้กระแส output สูงกว่าที่วงจรจ่ายได้ วงจรสามารถต่อขนานกันได้ (ต้องตั้งค่า กระแส/แรงดัน output ให้เท่ากัน) เช่น ต้องการ output 20A สามารถใช้ 2 วงจรต่อขนานกัน เมื่อขนานกันแล้วแต่ละตัวจะช่วยกันจ่ายกระแสวงจรละ 10A โดยประมาณ



กำลังงานสูงสุดที่โมดูลรับได้จะขึ้นอยู่กับแรงดัน Input ที่ใช้งาน คูณกับ กระแส 20A เช่น

Input 12V 20A  = 240W    Input 20V 20A = 400W



กระแส Output สามารถคำนวณได้จากแรงดัน (( Input x 20A ) / Output ) x 0.85

เช่น แรงดัน input 12v ต้องการปรับแรงดันออก 48V

คิดได้จาก 12V x 20A = 240W  จากนั้น (240W / 48V) x 0.85 = 4.25 A Output Current





* วงจรใช้หลักการสวิตชิ่งนำกระแสไปแลกเป็นแรงดัน ดังนั้นกระแส output จะต้องน้อยกว่า input  ตามกฏการอนุรักษ์พลังงาน





วิธีการตั้งค่า:

1. ตั้งค่าแรงดัน สามารถทำได้โดยใช้มัลติมิเตอร์วัดที่ output และหมุนปรับ R-Trimpot (V-ADJ) จนกว่าจะได้แรงดันที่ต้องการ

2. ตั้งค่ากระแสหมุนปรับ R-Trimpot (I-ADJ) เมื่อใช้มัลติมิเตอร์วัดกระแสต่ออนุกรมกับอุปกร์ณและหมุนปรับให้ได้กระแสสูงสุดตามต้องการ
* การตั้งค่ากระแส จะสามารถตั้งค่าได้ต่อเมื่อแรงดัน input มีค่าต่างกับ แรงดัน output อย่างน้อย 10V ขึ้นไป



ตัวอย่างการประยุกต์ใช้งาน:

- แปลงไฟจากแบตเตอรี่ 12V ให้เพื่อใช้กับอุปกรณ์ 24V หรือแปลงไฟ 24V เพื่อใช้กับอุปกรณ์ 48V

- ใช้เพิ่มแรงดันไฟเช่น มีแรงดันย่าน 12-20V ไม่คงที่ ต้องการชาร์จแบตเตอรี่ 36V หรือ 48V (36V ใช้แรงดันชาร์จ 40V / 48V ใช้แรงดันชาร์จ 55V) วงจรสามารถต่อชาร์จแบตเตอรี่่ได้โดยตรงโดยไม่ต้องต่อไดโอดกันย้อนเพิ่มเติม

- ใช้ขับหลอด LED กำลังสูง เนื่องจากสามารถปรับกระแสไฟได้ สามารถลดกระแสไฟเพื่อหรี่ไฟหลอด LED



* ตั้งค่าด้วย R-trimpot วงจรจะทำการคงแรงดัน output ไว้เท่ากับค่าที่ตั้งไว้ตลอดแม้แหล่งจ่ายจะไม่คงที่ก็ตาม

** วงจรนี้ไม่สามารถปรับลดแรงดันให้ต่ำกว่าแหล่งจ่ายได้ (ปรับเพิ่มขึ้นได้อย่างเดียว) กรณีที่แรงดัน input สูงกว่า ouput ที่ตั้งค่าไว้ แรงดัน Output = Input

*** หากใช้กระแสต่อเนื่องเกิน 12A ควรติดตั้งพัดลมระบายอากาศ



Specifycations:

Input voltage: 12-20V DC

Input Current: 20A (MAX) exceeds 12A, please enhance heat dissipation

Output voltage: 12-80V continuously adjustable

Output Current: 20A, Max

Quiescent current: 15mA

Working temperature: -40 ~ + 85 degrees

Conversion efficiency: up to 95%

Overcurrent protection:  none

Short circuit protection: Fuse 20A



สินค้านี้ยังไม่มีคนรีวิว
คำถาม
รายละเอียด
ชื่อผู้ถาม
ข้อมูลสำหรับการติดต่อกลับ (ไม่เปิดเผย เห็นเฉพาะเจ้าของร้าน)
อีเมล
เบอร์มือถือ
  • ถาม
สามารถนำ 2-3 ชุดมาต่ออนุกรมกันได้ไหมครับ
รึมีแนะนำแบบ อินพุท 100-150 Vdc ได้เอาท์พุท 250-350 Vdc มั้ยครับ (กระแสประมาณ 5-7 แอมป์) กำลังรวมประมาณ 1000 W
art
art
124.122.44.x
25 เม.ย. 2560 20:59 น.
ไม่สามารถทำได้เพราะ output จะออกมากราวด์เดียวกันครับ
เจ้าของร้าน
เจ้าของร้าน
26 เม.ย. 2560 09:23 น.
