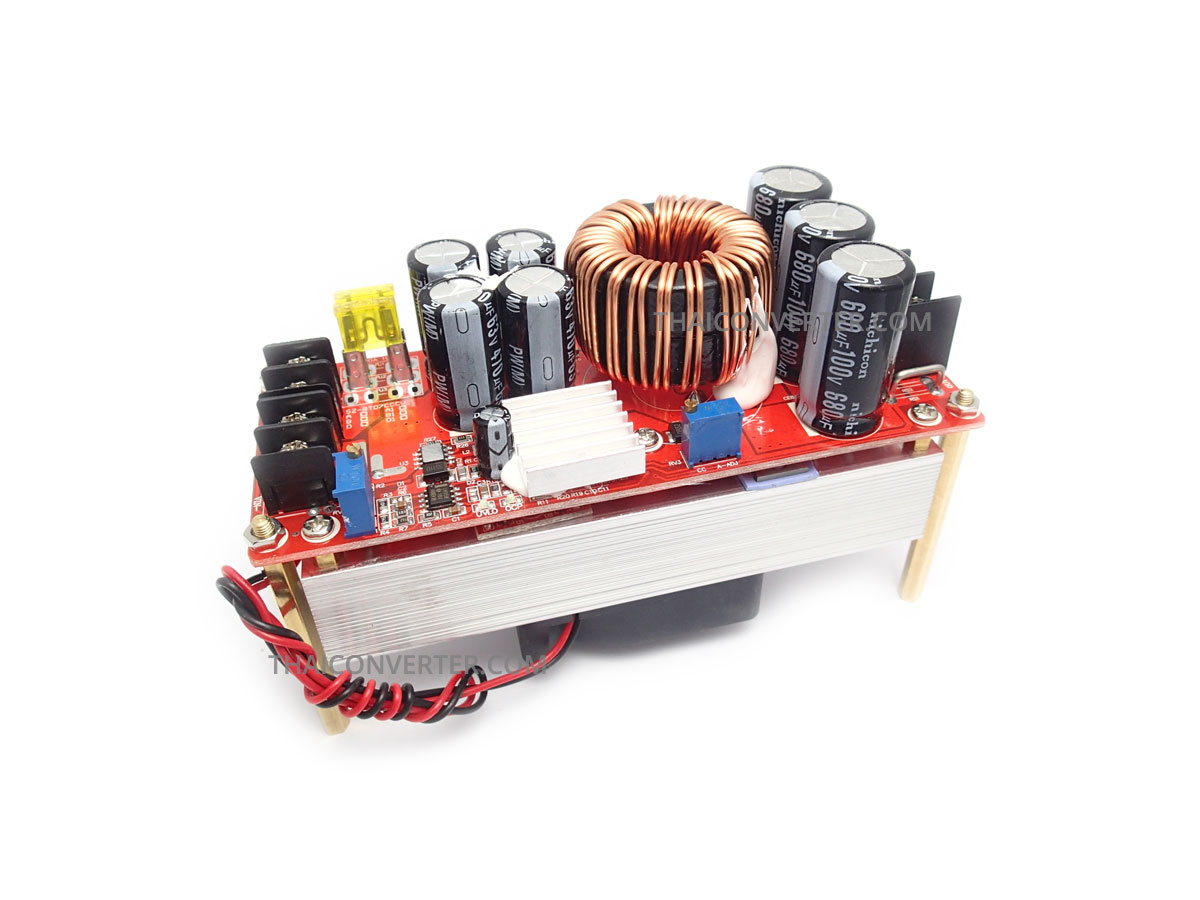

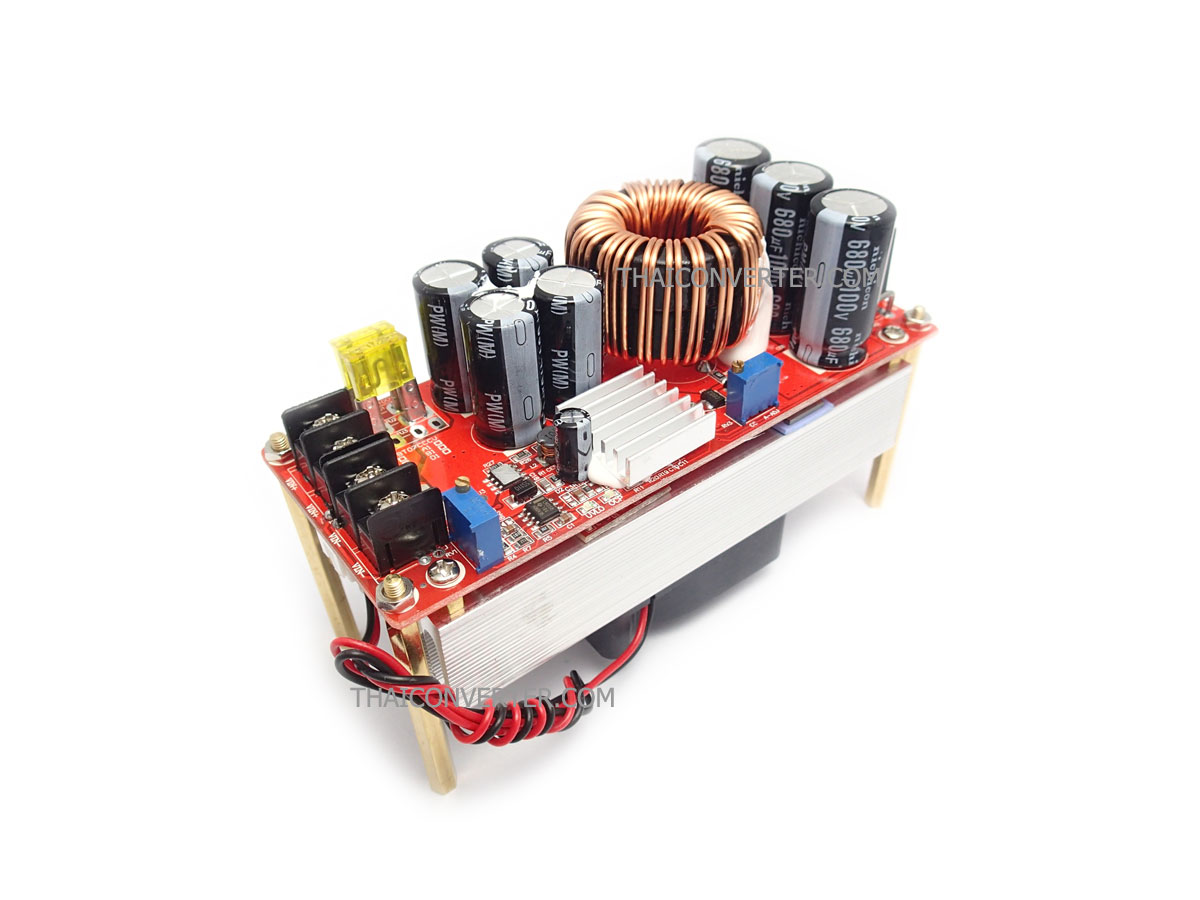

High Power DC Step-Up 12-60V to 12-80V 30A 1500W Max

วงจรเพิ่มแรงดัน High Power DC - Boost Module Constant Current / Constant Voltage 1500W Max

- รับแรงดันไฟ input ได้ย่านกว้างตั้งแต่ 12V - 60V

- ปรับให้สูงได้ถึง 80V พร้อมความสามารถในการปรับกระแสได้ตั้งแต่ 0.5-20A (ขึ้นอยู่กับความต้านทานภายในของโหลด)

- กำลังงานสูงสุด 1500W (ที่ 60V) วงจรสามารถรับกระแส Input สูงสุดได้ 30A (ขั่วขณะ) ใช้งานต่อเนื่อง 15-20A

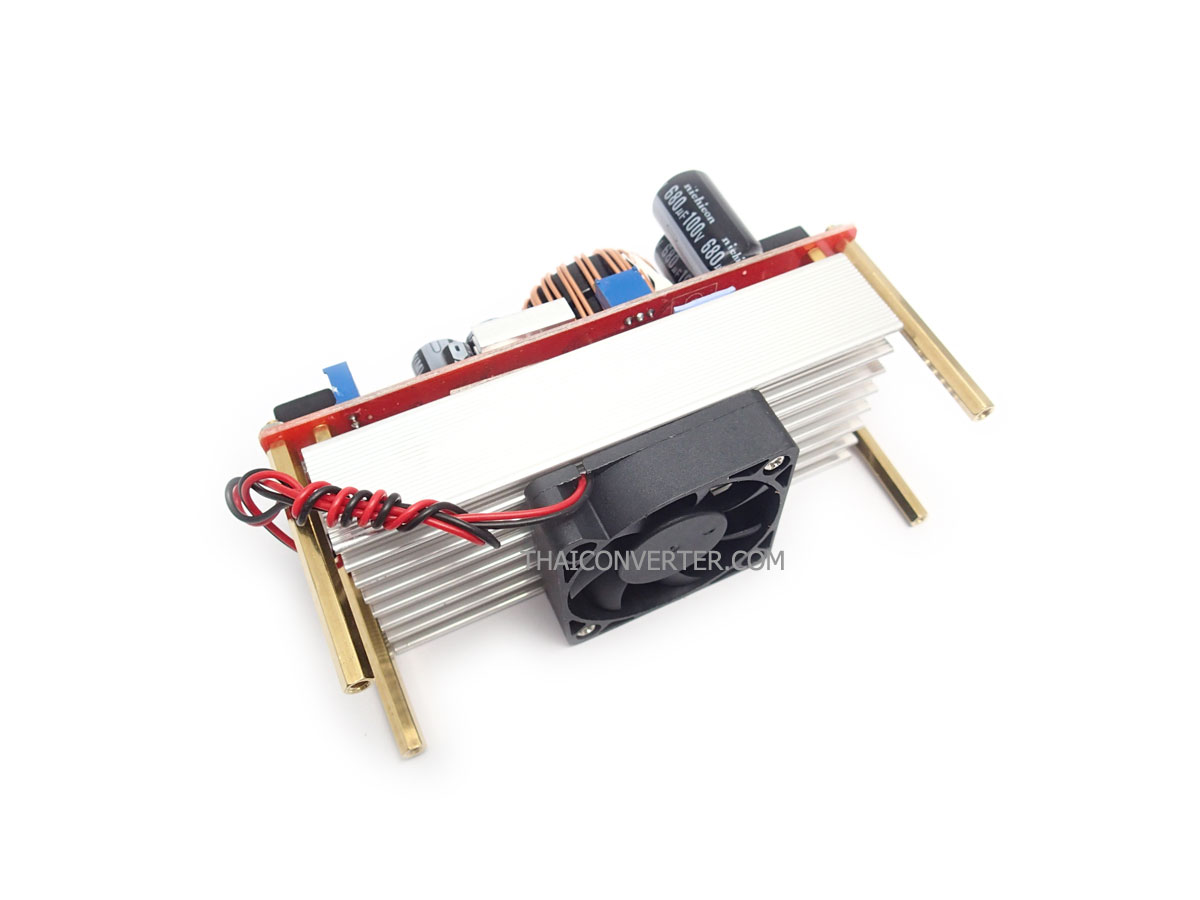

- มาพร้อมระบบพัดลมอัตโนมัติเมื่อความร้อนของวงจรสูงขึ้น

 *** หากต้องการใช้กระแส output สูงกว่าที่วงจรจ่ายได้ วงจรสามารถต่อขนานกันได้ (ต้องตั้งค่า กระแส/แรงดัน output ให้เท่ากัน) เช่น ต้องการ output 20A สามารถใช้ 2 วงจรต่อขนานกัน เมื่อขนานกันแล้วแต่ละตัวจะช่วยกันจ่ายกระแสวงจรละ 10A โดยประมาณ

กำลังงานสูงสุดที่โมดูลรับได้จะขึ้นอยู่กับแรงดัน Input ที่ใช้งาน คูณกับ กระแส 30A

Input 12V 30A  = 360W    Input 24V 30A = 720W    Input 36V 30A = 1,080W

Input 48V 30A = 1,440W     Input 60V 30A = 1500W

กระแส Output สามารถคำนวณได้จากแรงดัน ( Input x 30A ) / Output ) x 0.85

เช่น แรงดัน input 12V ต้องการปรับแรงดันออก 48V

คิดได้จาก 12V x 30A = 360W  จากนั้น (360W / 48V) x 0.85 = 6.375 A Output Current

* วงจรใช้หลักการสวิตชิ่งนำกระแสไปแลกเป็นแรงดัน ดังนั้นกระแส output จะต้องน้อยกว่า input  ตามกฏการอนุรักษ์พลังงาน

วิธีการตั้งค่า:

1. ตั้งค่าแรงดัน สามารถทำได้โดยใช้มัลติมิเตอร์วัดที่ output และหมุนปรับ R-Trimpot (CV-ADJ) จนกว่าจะได้แรงดันที่ต้องการ

2. ตั้งค่ากระแสหมุนปรับ R-Trimpot (CC-ADJ) เมื่อใช้มัลติมิเตอร์วัดกระแสต่ออนุกรมกับอุปกร์ณและหมุนปรับให้ได้กระแสสูงสุดตามต้องการ
* การตั้งค่ากระแส จะสามารถตั้งค่าได้ต่อเมื่อแรงดัน input มีค่าต่างกับ แรงดัน output อย่างน้อย 10V ขึ้นไป

3. ตั้งค่าแรงดันขั้นต่ำ UVLO จ่ายไฟด้วยแหล่งจ่ายต่ำสุดที่ต้องการให้วงจรทำงาน หลังจากนั้นหมุนปรับ R-Trimpot UVLO (RV1) จนกว่าไฟ LED UVLO จะติด จัดนั้นค่อยๆ หมุนปรับถอยกลับมาให้ไฟดับเหมือนเดิม / เมื่อตั้งค่าเสร็จแล้ว วงจรจะไม่ทำการการเพิ่มแรงดันให้เมื่อแรงดัน Input ต่ำกว่าที่ตั้งไว้ แต่ด้วยลักษณะโครงสร้างของวงจร Boost Converter แล้ว แรงดัน Output จะออกเท่า แรงดัน Input เมื่อวงจรไม่ได้การทำงาน

ตัวอย่างการประยุกต์ใช้งาน:

- แปลงไฟจากแบตเตอรี่ 12V ให้เพื่อใช้กับอุปกรณ์ 24V หรือแปลงไฟ 24V เพื่อใช้กับอุปกรณ์ 48V

- ใช้เพิ่มแรงดันไฟเช่น มีแรงดันย่าน 12-24V ไม่คงที่ ต้องการชาร์จแบตเตอรี่ 36V หรือ 48V (36V ใช้แรงดันชาร์จ 40V / 48V ใช้แรงดันชาร์จ 55V) วงจรสามารถต่อชาร์จแบตเตอรี่่ได้โดยตรงโดยไม่ต้องต่อไดโอดกันย้อนเพิ่มเติม

- ใช้ขับหลอด LED กำลังสูง เนื่องจากสามารถปรับกระแสไฟได้ สามารถลดกระแสไฟเพื่อหรี่ไฟหลอด LED

* ตั้งค่าด้วย R-trimpot วงจรจะทำการคงแรงดัน output ไว้เท่ากับค่าที่ตั้งไว้ตลอดแม้แหล่งจ่ายจะไม่คงที่ก็ตาม

** วงจรนี้ไม่สามารถปรับลดแรงดันให้ต่ำกว่าแหล่งจ่ายได้ (ปรับเพิ่มขึ้นได้อย่างเดียว) กรณีที่แรงดัน input สูงกว่า ouput ที่ตั้งค่าไว้ แรงดัน Output = Input

Specifycations:

Input voltage: 12-60V DC

Input Current: 30A (MAX)

Output voltage: 12-80V continuously adjustable

Constant current range: 0.8-20A (+/- 0.3A)

Output Current: 30A, Max

Quiescent current: 15-30mA

Working temperature: -40 ~ + 85 degrees

Conversion efficiency: up to 95%

Overcurrent protection:  none

Short circuit protection: Fuse 30A

Module weight: 490
