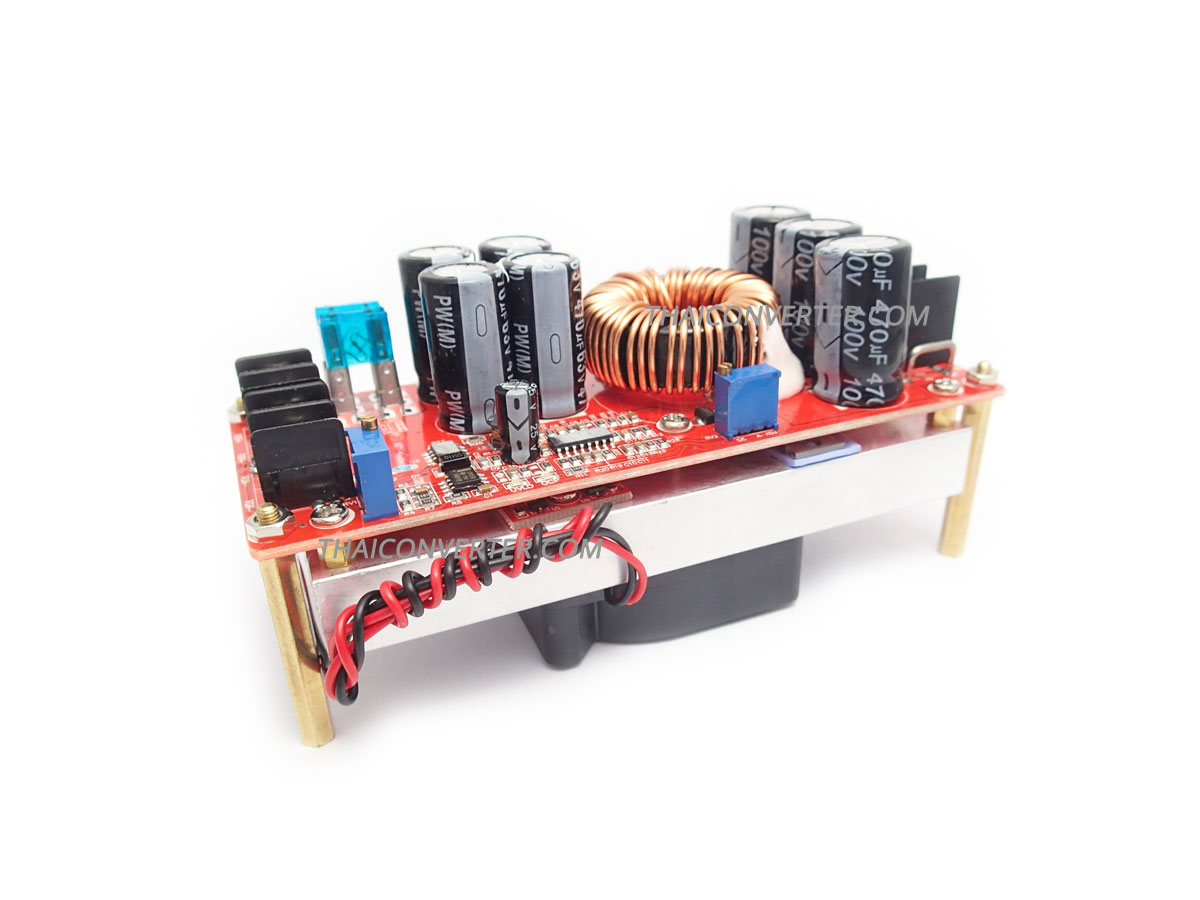

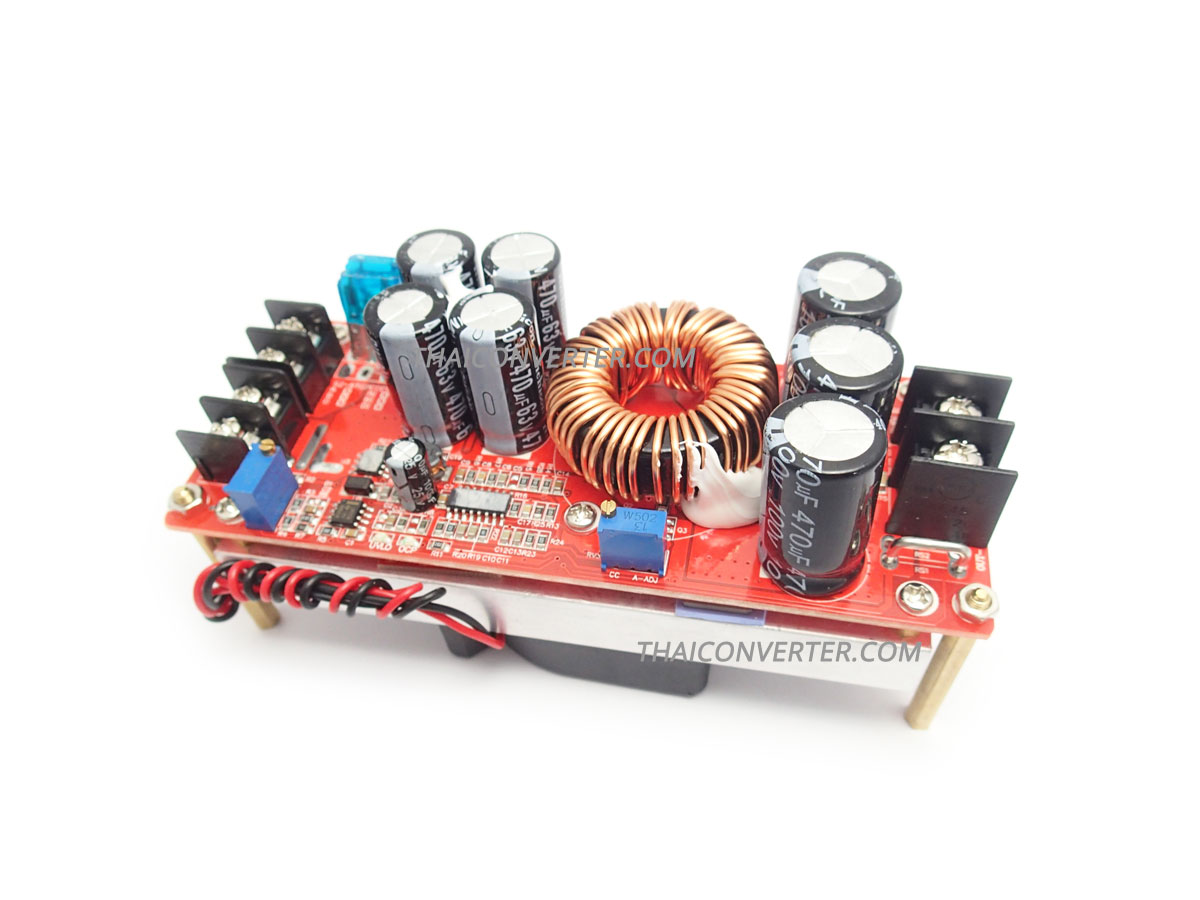

High Power DC Step-Up 12-60V to 12-75V 20A 1200W Max

High Power DC Step-Up 12-60V to 12-75V 20A 1200W Max
High Power DC Step-Up 12-60V to 12-75V 20A 1200W Max thumbnail 1High Power DC Step-Up 12-60V to 12-75V 20A 1200W Max thumbnail 2High Power DC Step-Up 12-60V to 12-75V 20A 1200W Max thumbnail 3High Power DC Step-Up 12-60V to 12-75V 20A 1200W Max thumbnail 4
รหัสสินค้า SU-0171
หมวดหมู่ DC Step-Up
ราคา 790.00 บาท
สถานะสินค้า พร้อมส่ง
แก้ไขล่าสุด 4 ก.ค. 2561
ความพึงพอใจ ยังไม่มีความคิดเห็น
จำนวน
ชิ้น
หยิบลงตะกร้า
Scan this!

วงจรเพิ่มแรงดัน High Power DC - Boost Module Constant Current / Constant Voltage 1500W Max

- รับแรงดันไฟ input ได้ย่านกว้างตั้งแต่ 12V - 60V

- ปรับให้สูงได้ถึง 75V พร้อมความสามารถในการปรับกระแสได้ตั้งแต่ 0.5-18A (ขึ้นอยู่กับความต้านทานภายในของโหลด)

- กำลังงานสูงสุด 1200W (ที่ 60V) วงจรสามารถรับกระแส Input สูงสุดได้ 20A (ขั่วขณะ) ใช้งานต่อเนื่อง 10-15A

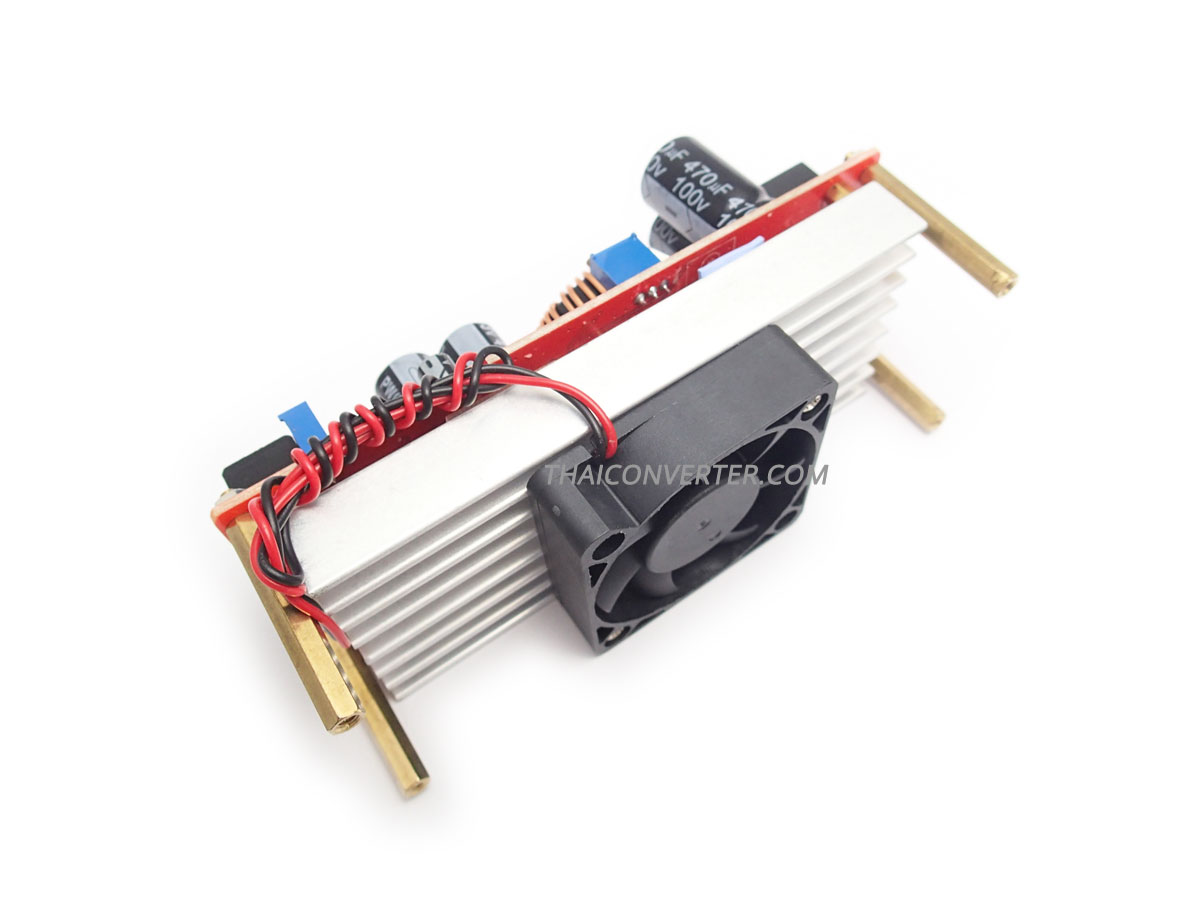

- มาพร้อมระบบพัดลมอัตโนมัติเมื่อความร้อนของวงจรสูงขึ้น

 *** หากต้องการใช้กระแส output สูงกว่าที่วงจรจ่ายได้ วงจรสามารถต่อขนานกันได้ (ต้องตั้งค่า กระแส/แรงดัน output ให้เท่ากัน) เช่น ต้องการ output 20A สามารถใช้ 2 วงจรต่อขนานกัน เมื่อขนานกันแล้วแต่ละตัวจะช่วยกันจ่ายกระแสวงจรละ 10A โดยประมาณ



กำลังงานสูงสุดที่โมดูลรับได้จะขึ้นอยู่กับแรงดัน Input ที่ใช้งาน คูณกับ กระแส 20A

Input 12V 20A  = 240W    Input 24V 20A = 480W    Input 36V 20A = 720W

Input 48V 20A = 960W     Input 60V 20A = 1200W



กระแส Output สามารถคำนวณได้จากแรงดัน (( Input x 20A ) / Output ) x 0.85

เช่น แรงดัน input 12v ต้องการปรับแรงดันออก 48V

คิดได้จาก 12V x 20A = 240W  จากนั้น (240W / 48V) x 0.85 = 4.25 A Output Current



* วงจรใช้หลักการสวิตชิ่งนำกระแสไปแลกเป็นแรงดัน ดังนั้นกระแส output จะต้องน้อยกว่า input  ตามกฏการอนุรักษ์พลังงาน

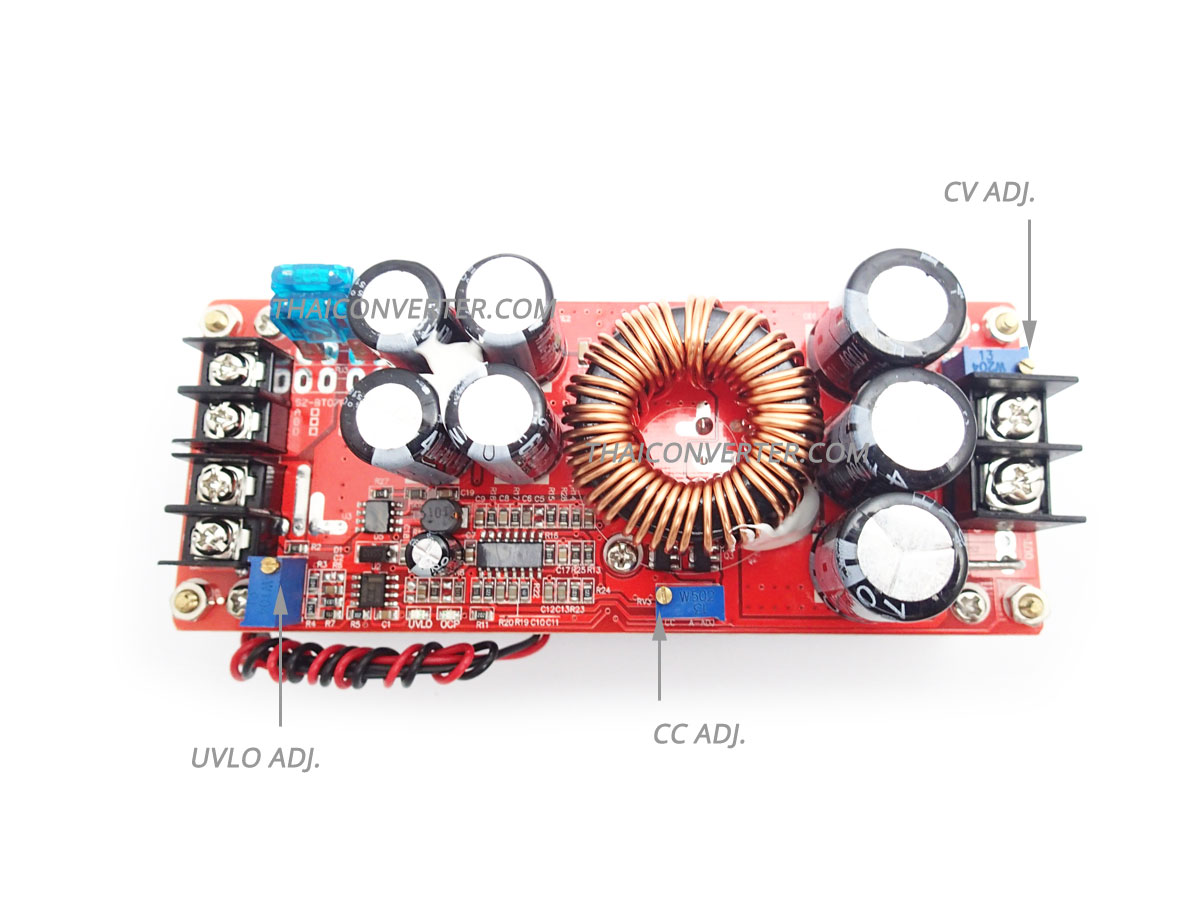

วิธีการตั้งค่า:

1. ตั้งค่าแรงดัน สามารถทำได้โดยใช้มัลติมิเตอร์วัดที่ output และหมุนปรับ R-Trimpot (CV-ADJ) จนกว่าจะได้แรงดันที่ต้องการ

2. ตั้งค่ากระแสหมุนปรับ R-Trimpot (CC-ADJ) เมื่อใช้มัลติมิเตอร์วัดกระแสต่ออนุกรมกับอุปกร์ณและหมุนปรับให้ได้กระแสสูงสุดตามต้องการ
* การตั้งค่ากระแส จะสามารถตั้งค่าได้ต่อเมื่อแรงดัน input มีค่าต่างกับ แรงดัน output อย่างน้อย 10V ขึ้นไป

3. ตั้งค่าแรงดันขั้นต่ำ UVLO จ่ายไฟด้วยแหล่งจ่ายต่ำสุดที่ต้องการให้วงจรทำงาน หลังจากนั้นหมุนปรับ
R-Trimpot UVLO (RV1) จนกว่าไฟ LED UVLO จะติด จัดนั้นค่อยๆ หมุนปรับถอยกลับมาให้ไฟดับเหมือนเดิม / เมื่อตั้งค่าเสร็จแล้ว วงจรจะไม่ทำการการเพิ่มแรงดันให้เมื่อแรงดัน Input ต่ำกว่าที่ตั้งไว้ แต่ด้วยลักษณะโครงสร้างของวงจร Boost Converter แล้ว แรงดัน Output จะออกเท่า แรงดัน Input เมื่อวงจรไม่ได้การทำงาน



ตัวอย่างการประยุกต์ใช้งาน:

- แปลงไฟจากแบตเตอรี่ 12V ให้เพื่อใช้กับอุปกรณ์ 24V หรือแปลงไฟ 24V เพื่อใช้กับอุปกรณ์ 48V

- ใช้เพิ่มแรงดันไฟเช่น มีแรงดันย่าน 12-24V ไม่คงที่ ต้องการชาร์จแบตเตอรี่ 36V หรือ 48V (36V ใช้แรงดันชาร์จ 40V / 48V ใช้แรงดันชาร์จ 55V) วงจรสามารถต่อชาร์จแบตเตอรี่่ได้โดยตรงโดยไม่ต้องต่อไดโอดกันย้อนเพิ่มเติม

- ใช้ขับหลอด LED กำลังสูง เนื่องจากสามารถปรับกระแสไฟได้ สามารถลดกระแสไฟเพื่อหรี่ไฟหลอด LED



* ตั้งค่าด้วย R-trimpot วงจรจะทำการคงแรงดัน output ไว้เท่ากับค่าที่ตั้งไว้ตลอดแม้แหล่งจ่ายจะไม่คงที่ก็ตาม

** วงจรนี้ไม่สามารถปรับลดแรงดันให้ต่ำกว่าแหล่งจ่ายได้ (ปรับเพิ่มขึ้นได้อย่างเดียว) กรณีที่แรงดัน input สูงกว่า ouput ที่ตั้งค่าไว้ แรงดัน Output = Input



Specifycations:

Input voltage: 12-60V DC

Input Current: 20A (MAX)

Output voltage: 12-75V continuously adjustable

Constant current range: 0.8-18A (+/- 0.3A)

Output Current: 20A, Max

Quiescent current: 15-30mA

Working temperature: -40 ~ + 85 degrees

Conversion efficiency: up to 95%

Overcurrent protection:  none

Short circuit protection: Fuse 20A

Module weight: 300 g

สินค้านี้ยังไม่มีคนรีวิว
คำถาม
รายละเอียด
ชื่อผู้ถาม
ข้อมูลสำหรับการติดต่อกลับ (ไม่เปิดเผย เห็นเฉพาะเจ้าของร้าน)
อีเมล
เบอร์มือถือ
  • ถาม
ใช้กับจักรยานไฟฟ้าได้หรือเปล่า
จักรยานไฟฟ้ามอเตอร์ขับประมาณ 450 w ปกติใช้แบตเตอรี่12v12ah. 4ลูก..อยากใช้แบตเตอรี่12v50ah1ลูกจะใช้
วงจรเพิ่มแรงดัน High Power DC - Boost Module Constant Current / Constant Voltage 1500W Max กับจักรยานไฟฟ้าได้หรือเปล่าครับ
Todtiton
Todtiton
180.183.201.x
6 ก.ค. 2561 11:06 น.
รบกวนระบุข้อมูลดังนี้นะครับ ถึงจะพอแนะนำได้

- แบต 4 ลูกต่อกันแบบไหน
- มอเตอร์ 450W ใช้แรงดันดี่โวลท์ครับ
เจ้าของร้าน
เจ้าของร้าน
6 ก.ค. 2561 12:01 น.
สอบถามครับ
ในสเปค Input Current: 20A (MAX) สามารถเอามาใช้กับแบตรถยนต์ 70A ได้มั้ยครับ
ธนากร
ธนากร
49.230.22.x
28 มี.ค. 2561 13:08 น.
สอบถามครับ
นำมาใช้ ชาร์จแบต 12v 100A ของรถยต์ ได้ไหมครับ โดยต่อตรง จากแผ่นโซ่ล่าเซลล์ 280w 38v 7.5A อยากได้ไฟออก 14.2 v มาชาร์จแบต
อดุลย์
อดุลย์
202.29.179.x
30 พ.ย. 2560 14:39 น.
ใช้ได้ครับ
เจ้าของร้าน
เจ้าของร้าน
1 ธ.ค. 2560 13:17 น.
