DC Step-Up 8.5-50V to 10-55v 8A 400W CC/CV

DC Step-Up 8.5-50V to 10-55v 8A 400W CC/CV
DC Step-Up 8.5-50V to 10-55v 8A 400W CC/CV thumbnail 1DC Step-Up 8.5-50V to 10-55v 8A 400W CC/CV thumbnail 2DC Step-Up 8.5-50V to 10-55v 8A 400W CC/CV thumbnail 3
รหัสสินค้า SU-0173
หมวดหมู่ DC Step-Up
ราคา 385.00 บาท
สถานะสินค้า พร้อมส่ง
แก้ไขล่าสุด 7 ก.พ. 2561
ความพึงพอใจ ยังไม่มีความคิดเห็น
จำนวน
ชิ้น
หยิบลงตะกร้า
Scan this!

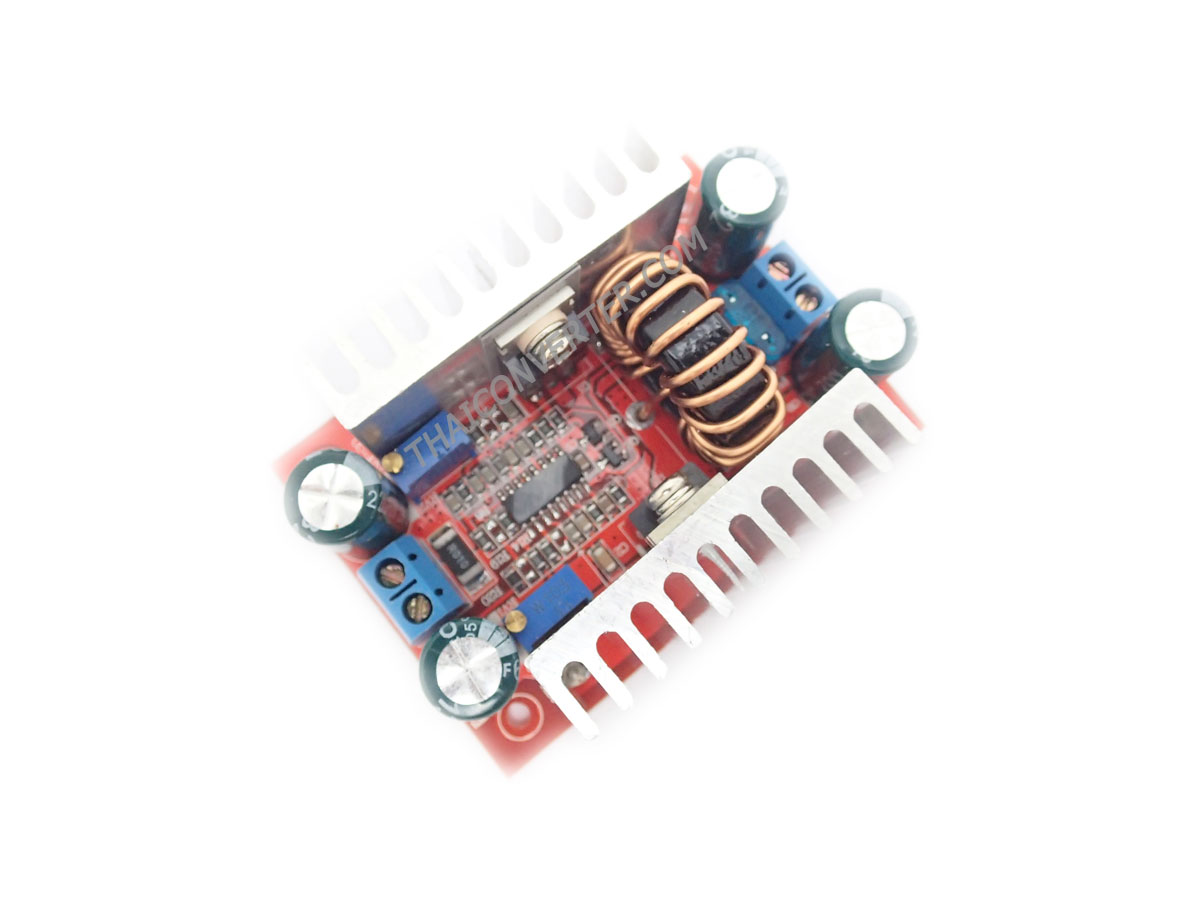

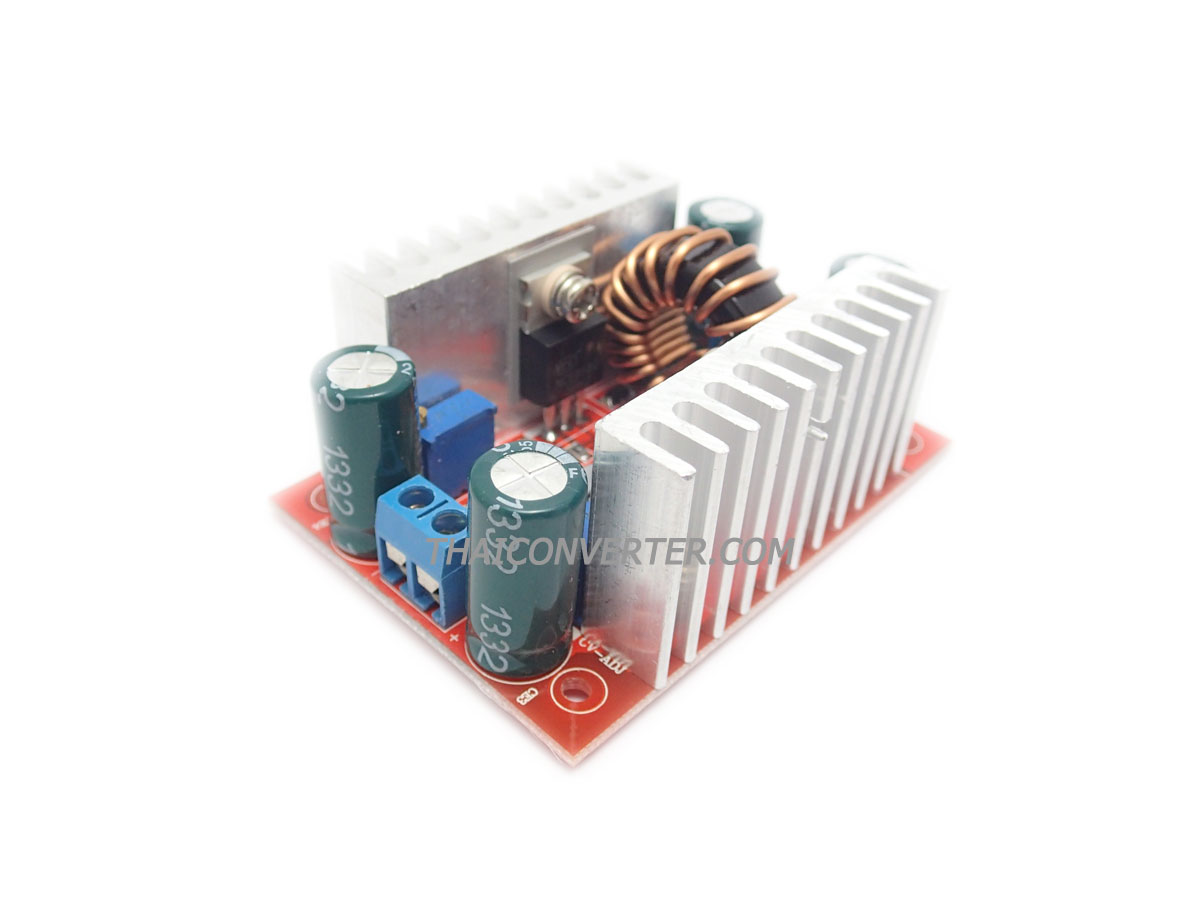

วงจร DC Step-Up สำหรับใช้เพิ่่มแรงดันไฟเข้าตั้งแต่ 8.5-50V แล้วปรับให้ออก 10-55V กระแสสูงสุด 8A 400W สามารถปรับได้ทั้งกระแสและแรงดัน (CC/CV)

กำลังงาน

กำลังงานสูงสุดที่โมดูลรับได้จะขึ้นอยู่กับแรงดัน Input ที่ใช้งาน คูณกับ กระแส 8A

Input 12V 8A  = 96W    Input 24V 8A = 192W    Input 36V 8A = 288W

Input 50V 8A = 400W

กระแส Output

กระแส Output สามารถคำนวณได้จากแรงดัน (( Input x 8A ) / Output ) x 0.85

เช่น แรงดัน input 12v ต้องการปรับแรงดันออก 48V



คิดได้จาก 12V x 8A = 96W  จากนั้น (96W / 48V) x 0.85 = 1.7 A Output Current

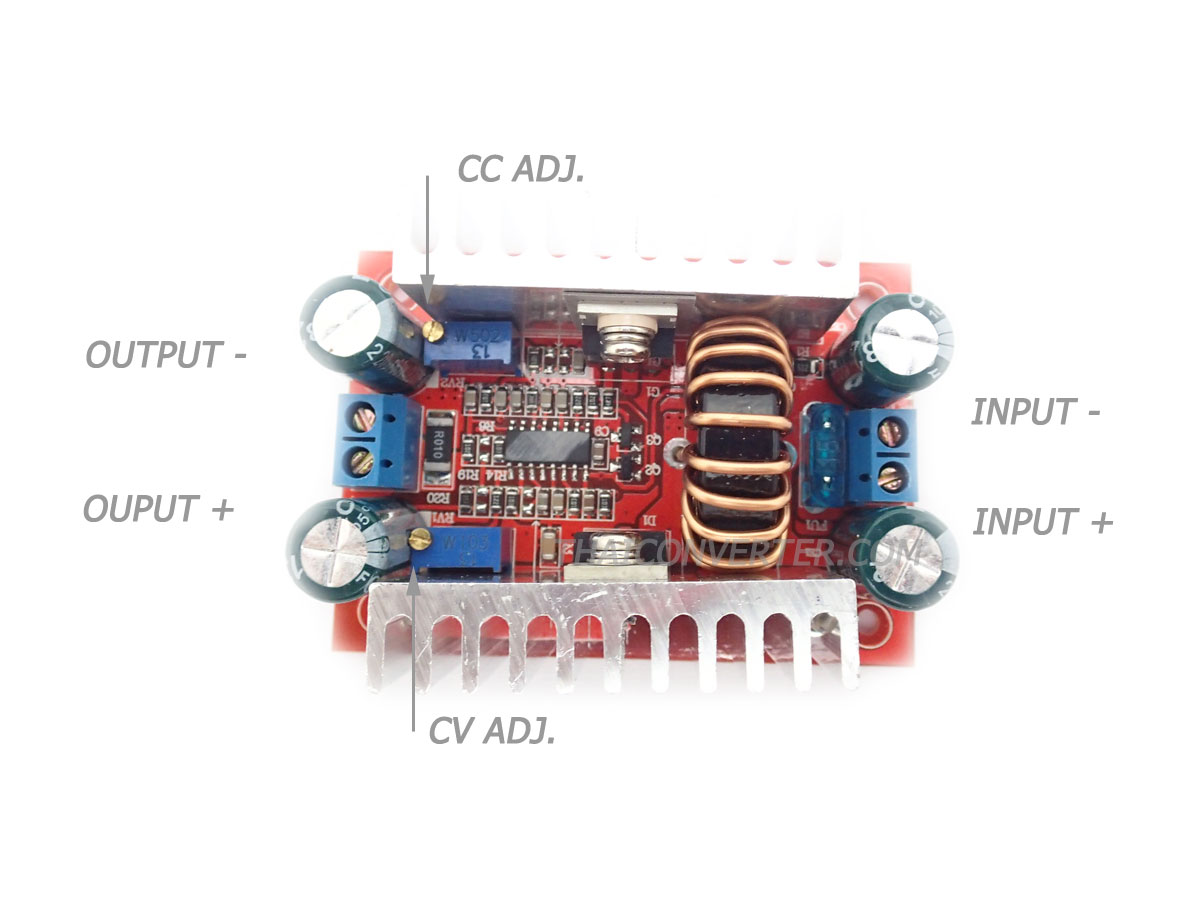

วิธีการตั้งค่า:

1. ตั้งค่าแรงดัน สามารถทำได้โดยใช้มัลติมิเตอร์วัดที่ output และหมุนปรับ R-Trimpot (CV-ADJ) จนกว่าจะได้แรงดันที่ต้องการ

2. ตั้งค่ากระแสหมุนปรับ R-Trimpot (CC-ADJ) เมื่อใช้มัลติมิเตอร์วัดกระแสต่ออนุกรมกับอุปกร์ณและหมุนปรับให้ได้กระแสสูงสุดตามต้องการ
* การตั้งค่ากระแส จะสามารถตั้งค่าได้ต่อเมื่อแรงดัน input มีค่าต่างกับ แรงดัน output อย่างน้อย 10V ขึ้นไป


** วงจรนี้ใช้เพิ่มแรงดันได้อย่างเดียว ไม่สามารถใช้ปรับลดแรงดันไฟให้ต่ำกว่าแหล่งจ่ายได้
*** วงจรนี้ต้องระวังการตั้งค่าแรงดัน Output ที่เกิน 55V จะทำให้วงจรเสียหายได้

Specifycations:

Module Type : non-isolated boost module (BOOST)
Input Voltage : DC8.5V-50V
Input Current: 15A (MAX) , Continuous 8A
Standby Current : 10-50mA
Output voltage: 10-55V
Output current: 12 A MAX
Constant current range: 0.2-12A
Operating temperature: -40 ~ +85C
Operating frequency: 150KHz
Conversion efficiency: up to 96%
Over-current protection: reduce output when Input Current Over 15A
Input reverse polarity protection: No
Module size : Length 67mm Width 48mm Height 28mm
Module weight : 60 grams
