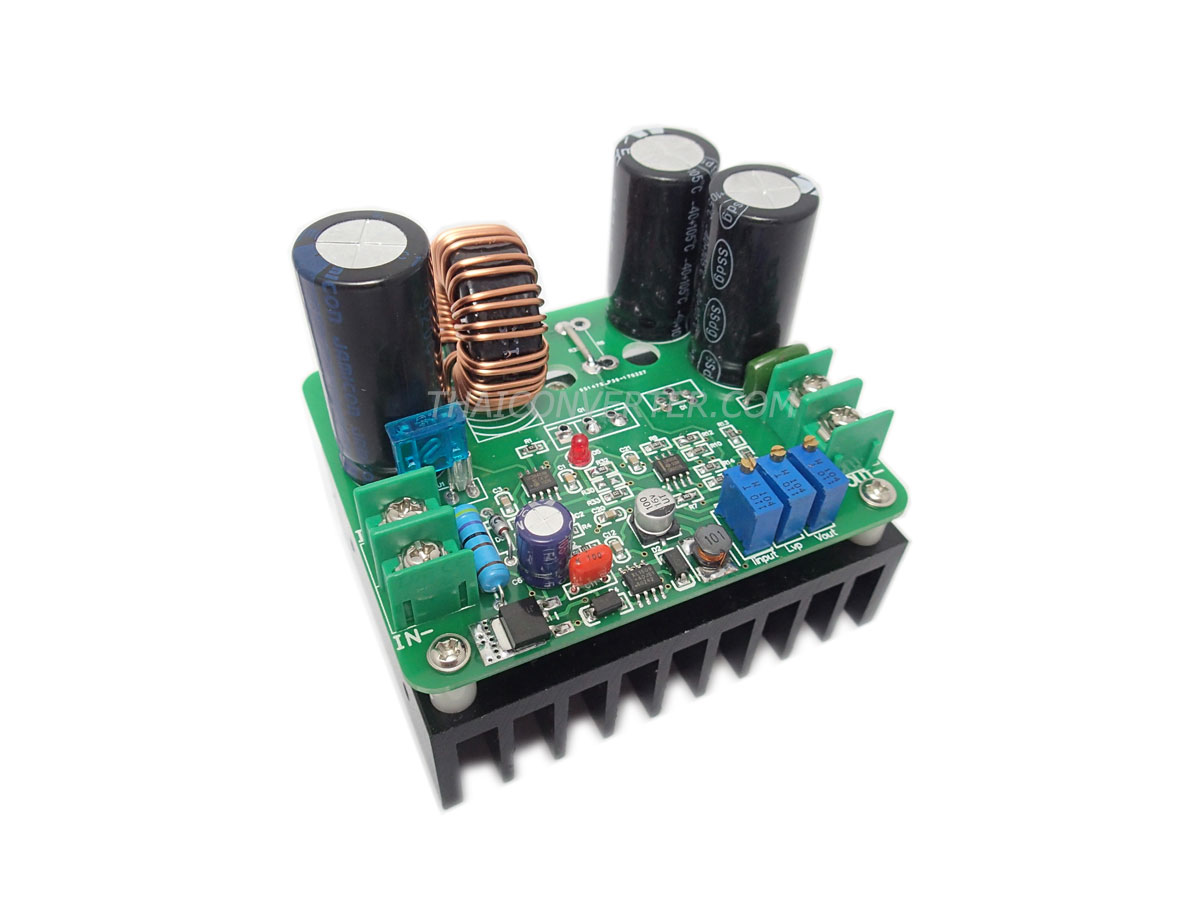

High Voltage DC Boost Converter 15-90V to 12-120V CC/CV 10A 900W

กระแส Output =  (Voltage Input x 10A ) / Voltage Output ) x 0.85

เช่น

แรงดัน input 60V ต้องการปรับแรงดันออก 120V

คิดได้จาก 60V x 10A = 600W  จากนั้น (600W / 120V) x 0.85 = 4.25 A Output Current

แรงดัน input 24V ต้องการปรับแรงดันออก 120V

คิดได้จาก 24V x 10A = 240W  จากนั้น (240W / 120V) x 0.85 = 1.7 A Output Current

* วงจรจะสามารถจะจ่ายกระแสได้ตามที่คำณวนก็ต่อเมื่อแหล่งจ่าย Input มีความสามารถจ่ายกระแสได้ 10A

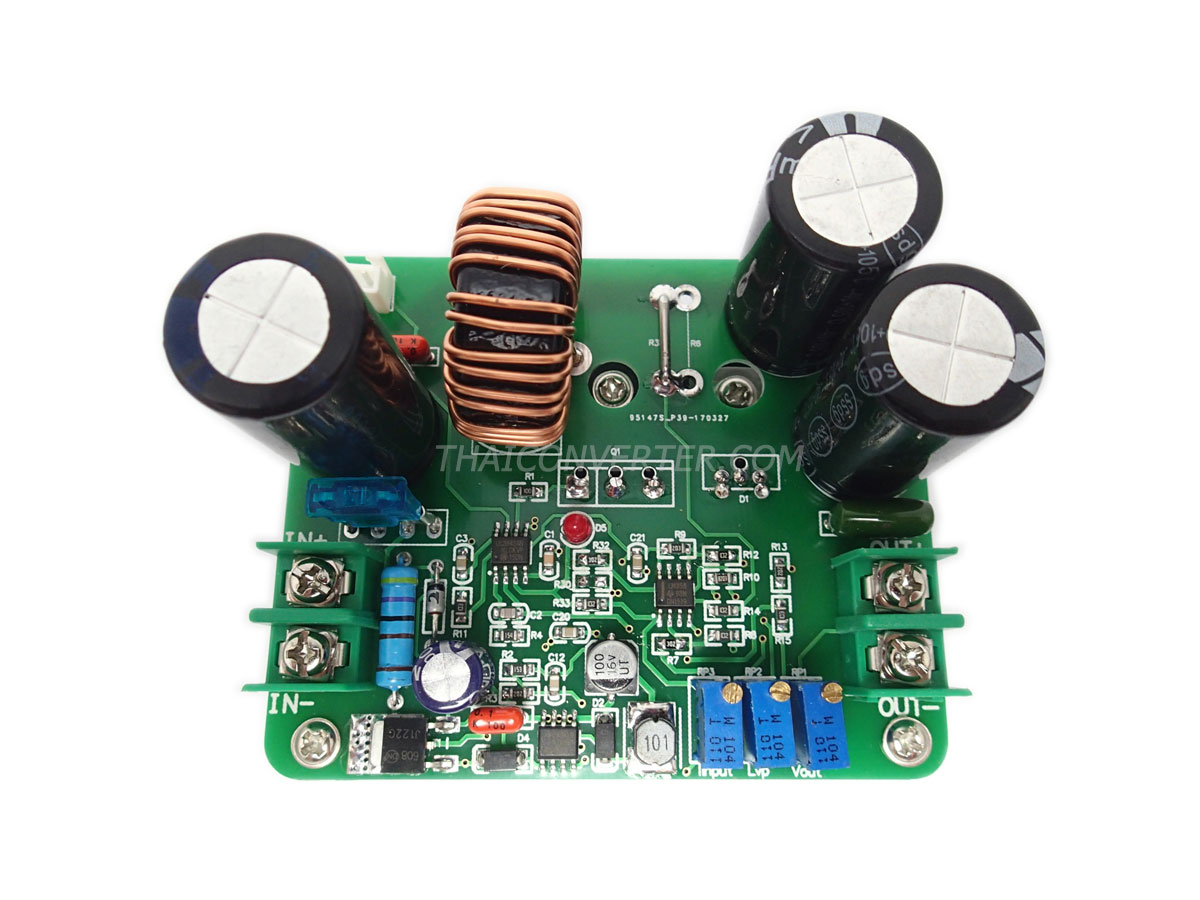

สัญลักษณ์ R-Trompot สำหรับตั้งค่า

- Input : ใช้หมุนประกระแส Input
- Lvp: ใช้หมุนปรับตั้งแรงดันขั้นต่ำของแรงดัน Input ที่จะให้วงจรเริ่มทำงาน
- Vout: ใช้หมุนปรับตั้งค่าแรงดัน Input

วิธีตั้งค่าใช้งาน:

- ต่อแหล่งจ่ายเข้า Input ใช้ Multimeter วัดแรงดัน Output ขณะยังไม่ต่อโหลด แล้วค่อยๆ หมุนปรับแรงดัน Output ตามต้องการ
- การตั้งค่ากระแสต้องใช้ Multimeter ตั้งค่าวัดกระแสต่ออนุกรม Output เข้ากับโหลด หรือใช้ DC Clip-Ameter คล้องสาย Output เพื่อวัดกระแส จ่ายนั้นค่อยๆ หมุนปรับ R-trimpot ที่เขียนว่า Input (ตัวซ้ายสุด) เพือค่อยๆปรับกระแสให้ออกตามต้องการ
- กรณีต่อแหล่งจ่ายแล้วไฟ LED สีแดงติด แต่แรงดันที่ป้อนให้วงจรเป็นปรกติ ให้หมุน Lvp จนกว่าหลอด LED สีแดงจะดับ
- การตั้งค่าแรงดันขั้นต่ำที่จะให้วงจรทำงาน ต้องหาแหล่งจ่ายไฟแบบปรับค่าได้ตั้งแรงดันขั้นต่ำ จ่ายให้วงจรแล้วหมุน Lvp จนกว่าไฟ LED สีแดงจะติด
เช่น ต้องการให้วงจรตัดการทำงานที่แรงดัน 20V ต้องป้อนไฟ 20V เข้าวงจรแล้วหมุน Lvp จนกว่าไฟ LED สีแดงจะติด
* เมื่อวงจรตัดการทำงานเมื่อต่ำกว่าแรงดันขั้นต่ำที่ตั้งไว้ วงจรจะไม่ทำหน้าที่เพิ่มแรงดัน แต่จ่ายมีแรงดันไฟ Output เท่ากับ แรงดัน Input ไม่ได้ทำการตัดไฟ Output ให้เหลือ 0V เนื่องจากเป็นโครงสร้างของวงจร

* วงจรนี้ไม่สามารถปรับลดแรงดันให้ต่ำกว่าแหล่งจ่ายได้ (ปรับเพิ่มขึ้นได้อย่างเดียว) กรณีที่แรงดัน input สูงกว่า ouput ที่ตั้งค่าไว้ แรงดัน Output = Input
** กรณีใช้โหลดเป็นมอเตอร์ควรใช้กระแสเพียงครึ่งเดียวของพิกัดกระแสสูงสุด เนื่องจากมอเตอร์เวลาเริ่มทำงานจะกระชากกระแสค่อนข้างสูง และควรต่อ Fly-Wheel Diode เพื่อช่วยยืดอายุการใช้งานของวงจร กรณีมอเตอร์หยุดกระทันหันจะทำให้เกิดไฟย้อนกลับขั้วมาทำลายวงจรได้ การต่อ Fly-Wheel Diode  ทำได้โดยใช้ไดโอด ประเภท Hi-speed เช่น Fast Reconvery หรือ Schottky ที่ทนแรงดัน/กระแสได้มากกว่าที่ใช้งาน ต่อขา K เข้า Output + และ A เข้า Output -

Specifications:

Input Voltage 15-90V

Input Current 15A Max

Output Voltage 15-120V (130V Maximun)

Output Current 10A (15A Peak)

Output Power 900W Max

Efficiency: 85% Max

Fuse: 15A

Size 85 x 70 x70 mm

Weight: 275g
