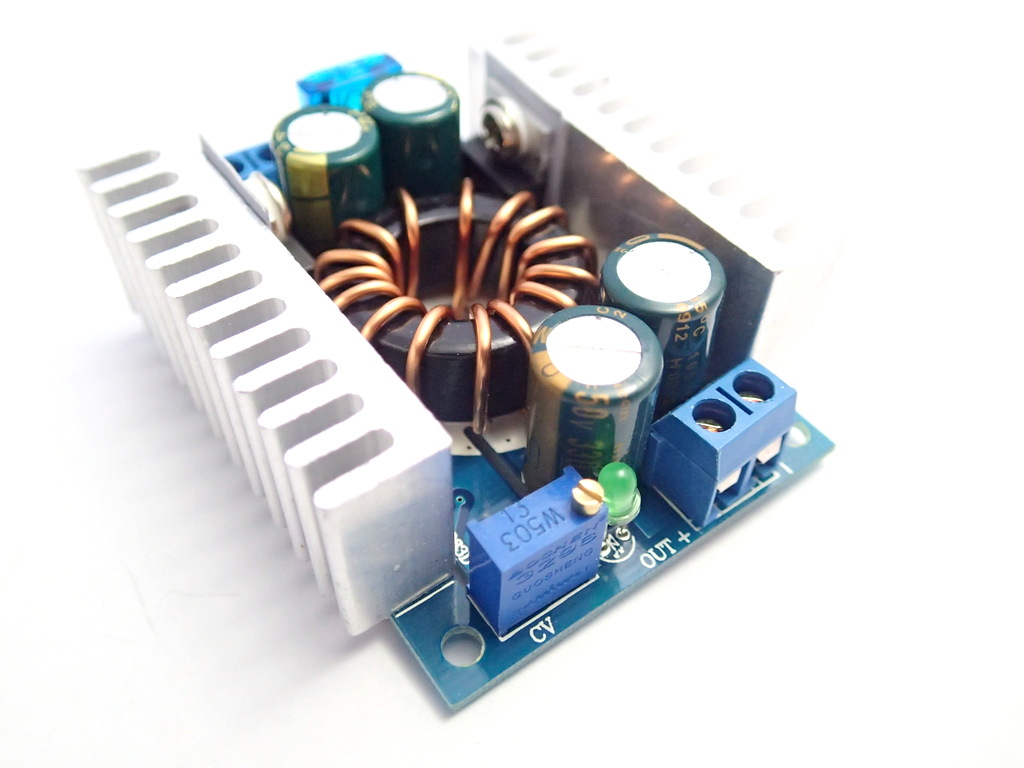

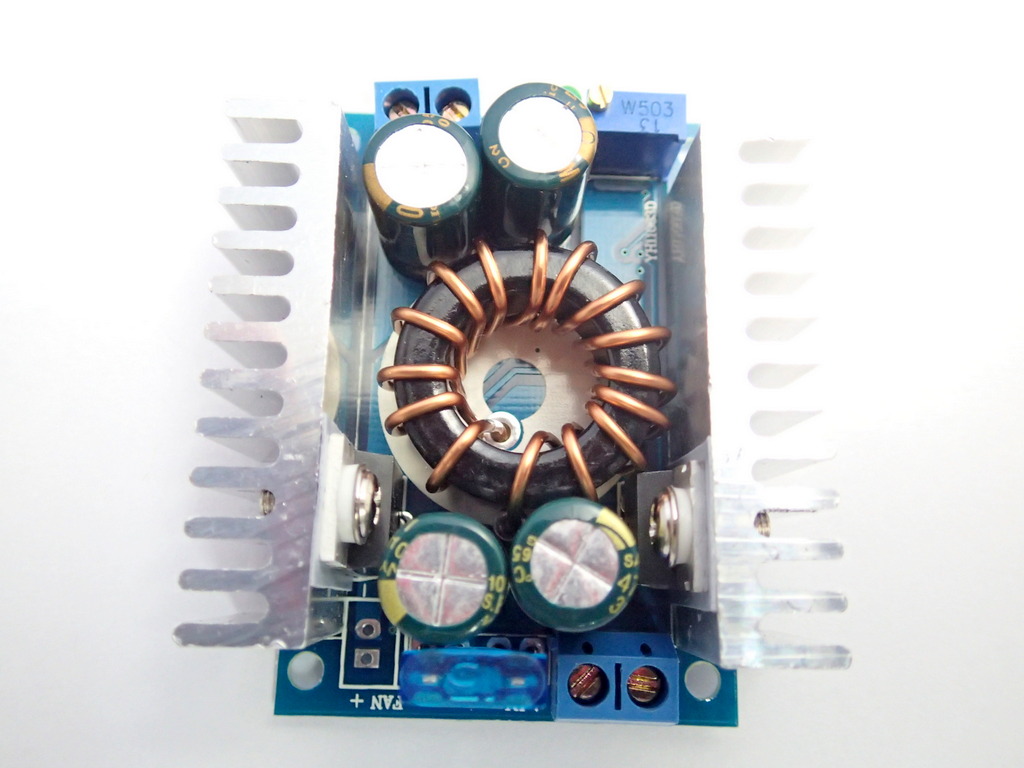

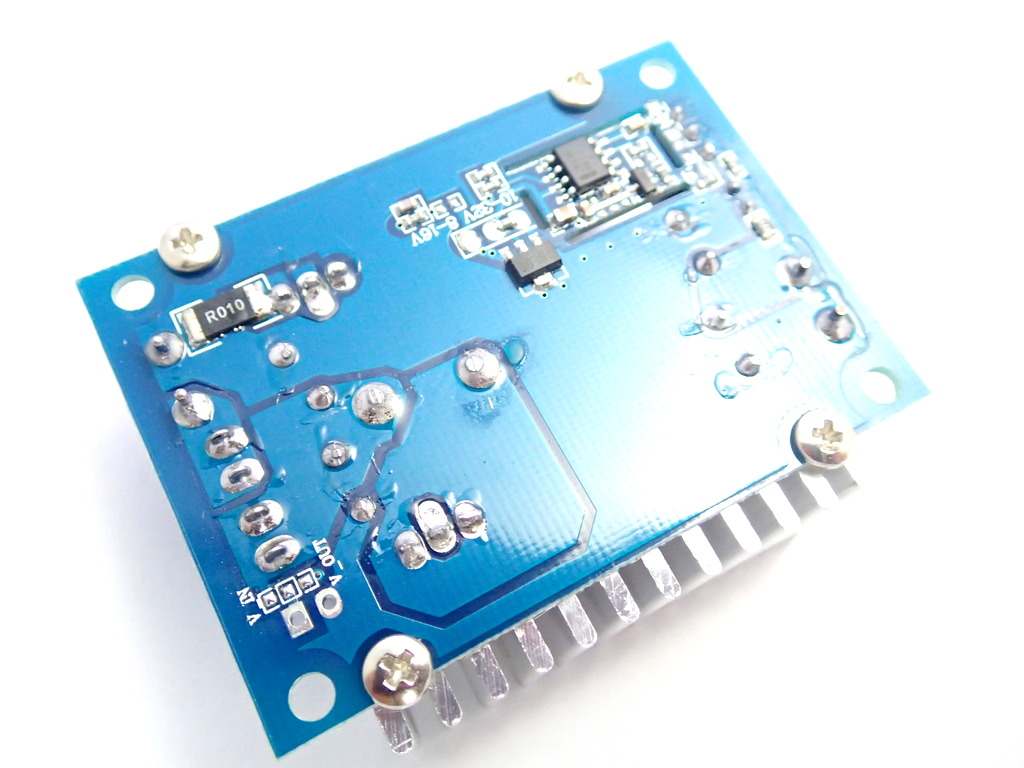

DC Step-Up [10-32V to 10-46V] 8A 150W

วงจรเพิ่มแรงดันไฟฟ้ากระแสตรง (DC) ทำงานโดยไอซีสวิตชิ่งความถี่สูง 380kHz ความสามารถจ่ายกระแสได้สุงสุด 8A

โดยใช้หลักการนำกระแสไฟ input ไปแลกเป็นแรงดัน output โดยกำลังงาน (W) ใกล้เคียงเดิม ดังนั้นการใช้งานวงจรต้องมีกระแส input สูงกว่ากระแส output

 - วงจรทำงานตั้งแต่ 10-32V เลือกปรับเพิ่มไฟได้ตั้งแต่ 10V ถึง 46V กระแสใช้งานสูงสุด 8A แต่ไม่เกิน 150W

 - ในการใช้งานต่อเนื่องไม่ควรเกิน 90W หากเกินต้องติดตั้งพัดลมระบายอากาศหรือขยายขนาด Heatsink เพื่อระบายความร้อน

 - วงจรสามารถตั้งค่าไฟ output ตามต้องการได้ ด้วยการปรับค่า R-Trimport  หลังจากตั้งค่าแล้ว

วงจรจะทำการปรับแรงดันไฟฟ้า output ให้คงที่อัตโนมัติแม้แรงดัน input จะแปรผันก็ตาม

**  วิธีคิดกระแสใช้งานต่อเนื่องสูงสุดเบื้องต้น  = (8A x แรงดัน Input ) / แรงดัน Output จากนั้นนำไป x 0.8(ค่าประสิทธิภาพโดยประมาณ)

เช่น ต้องการเพิ่มไฟจาก 12V เป็น 36V กระแสสูงสุดคิดได้จาก 8A คูณ 12V = 96W นำไปหารด้วย 36V = 2.6A และนำไปคูณด้วย 0.8 = 2.1A โดยประมาณ

วงจรใช้หลักการนำกระแสไปแลกเป็นแรงดัน ยิ่งแรงดัน Input ห่างกับแรงดัน Output มากเท่าไหร่กระแสที่จ่ายได้ก็จะลดลง

*** วงจรนี้ไม่สามารถลดแรงดันไฟฟ้าให้ต่ำกว่าแหล่งจ่ายได้

Product Specifications

Module Name: 150W boost module

Module properties: non-isolated module

Input Voltage: 10-32V

Input Current: 16A Max. ( exceed 8A please enhance heat dissipation)

Output voltage :10-46V   (adjustable, default output 19V)

Output current: 8A Max. (exceed 4A please enhance heat dissipation)

Quiescent operating current: 15mA (12V to 20V)

Output power: 90W(natural cooling), 150W(enhance heat dissipation )

Capacitances:2x 470uF/35V(input) ; 2x 330uF/50V(output)

Operating temperature: -40°c to +85°c

Working frequency: 380KHz

Conversion efficiency: up to 95%

Operating indicator: Yes

Short circuit protection: None

Input reverse polarity protection: None (If need please install diode at input port )

Installation: 4x 3mm screws

Wiring: Terminals, Needn't solder, V-IN input, V-OUT output

Module size: 60mm x 50mm x 20mm
