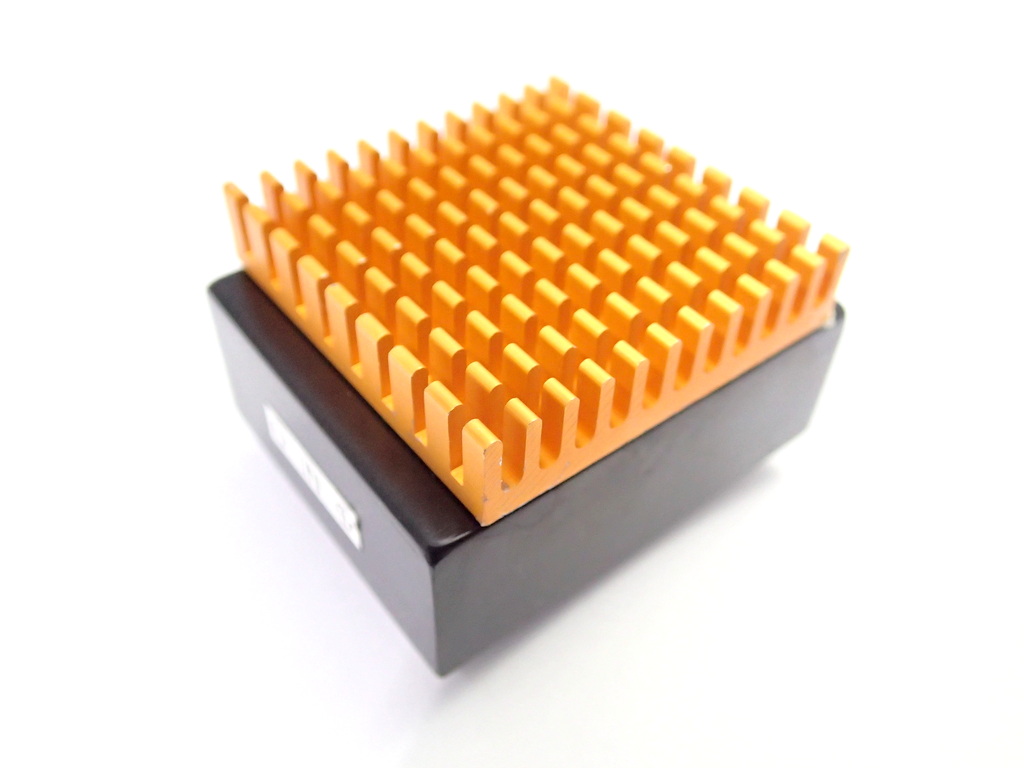

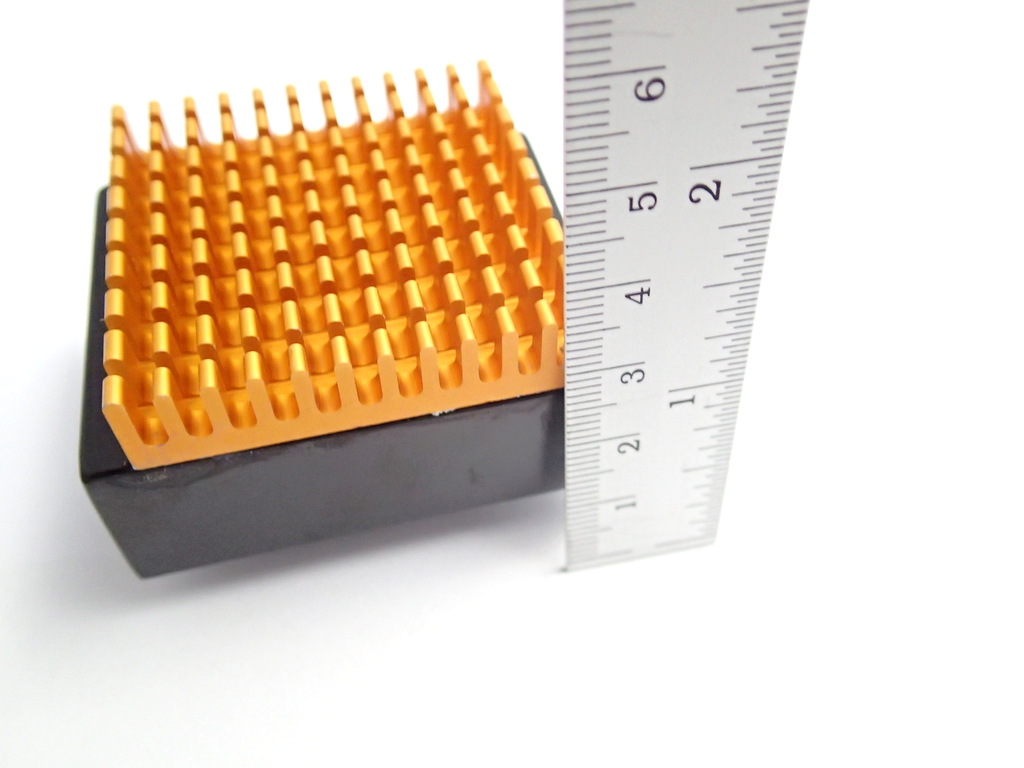

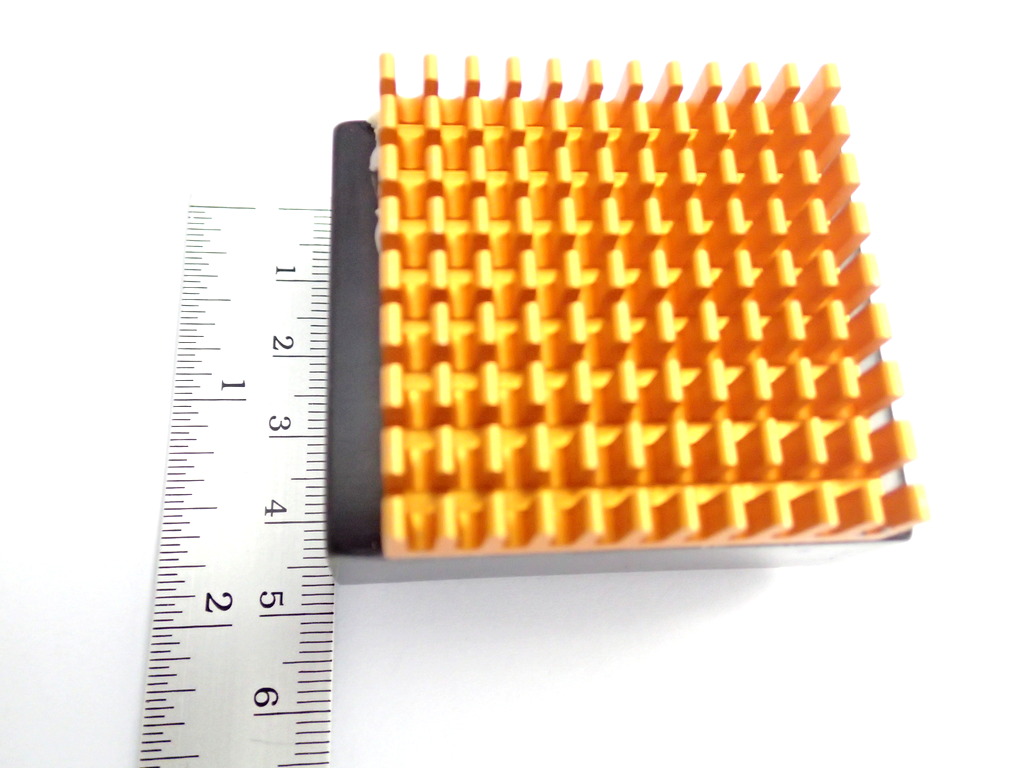

Buck-Boost Converter Module [5.5-30V to 1-28V] 10A 120W

Buck-Boost Converter Module [5.5-30V to 1-28V] 10A 120W
Buck-Boost Converter Module [5.5-30V to 1-28V] 10A 120W thumbnail 1Buck-Boost Converter Module [5.5-30V to 1-28V] 10A 120W thumbnail 2Buck-Boost Converter Module [5.5-30V to 1-28V] 10A 120W thumbnail 3Buck-Boost Converter Module [5.5-30V to 1-28V] 10A 120W thumbnail 4
หมวดหมู่ DC Buck-Boost
ราคาปกติ 1,200.00 บาท
ลดเหลือ 1,050.00 บาท
อัพเดทล่าสุด 9 มิ.ย. 2559
ความพึงพอใจ ยังไม่มีความคิดเห็น
เลิกจำหน่าย
Share :

วงจรปรับเพิ่ม-ลดไฟอัตโนมัติ Buck Boost Converter ใช้สำหรับในกรณีต้องการ output คงที่ตลอดเวลา แม้วแรงดันไฟฟ้า input จะแกว่งก็ตาม

เช่น ต้องการจ่ายไฟคงที่ 12V แต่แหล่งจ่ายเป็นแบตเตอรรี่รถยนต์ที่มีแรงดันแกว่งอยู่ระหว่าง 9-14V สามารถใช้วงจร ฺฺBuck Boost Converter แก้ปัญหาได้

 - โมดุลรับไฟ Input ได้ตั้งแต่ 5.5V - 30V โดยสามารถเลือกปรับแรงดัน output ได้ตั้งแต่ 1V - 28V วงจรจ่ายกระแสได้สูงสุด 10A แต่กำลังงานสูงสุดไม่เกิน 120W

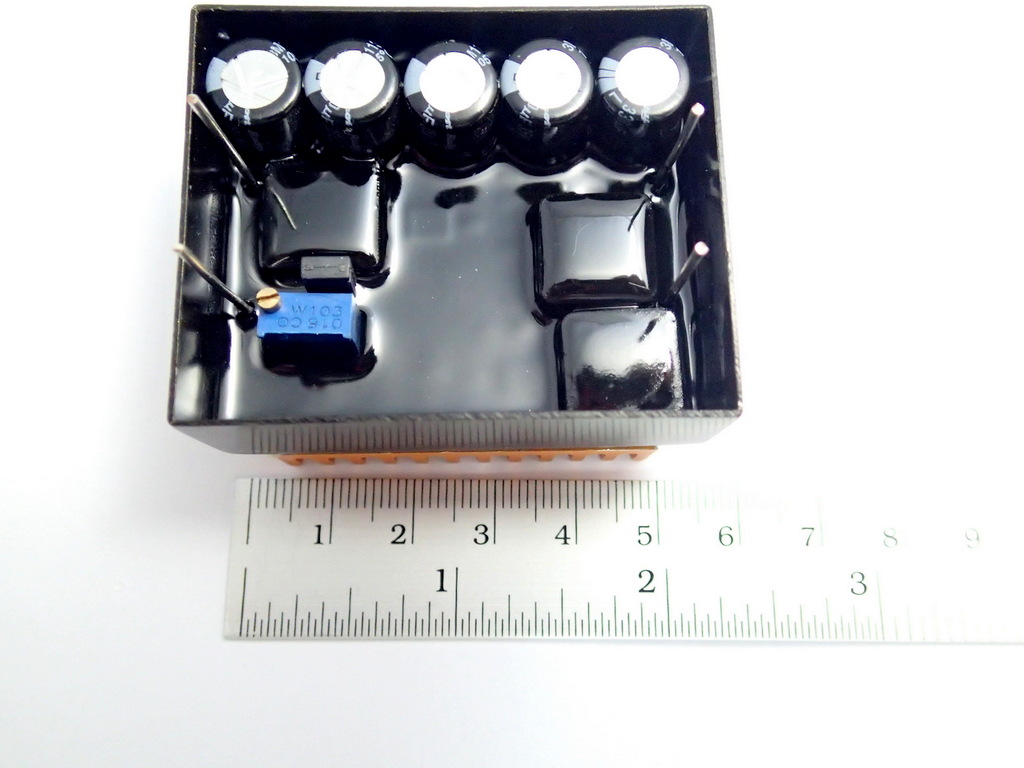

 - สามารถเลือกตั้งแรงดัน Output ได้โดยปรับ R-Trimport เมื่อปรับได้โวล์ตที่ต้องการแล้ว โมดูลจะจัดการแรงดันให้เท่าเดิมอัตโนมัติ

* วิธีดูกำลังงาน = Volt Output x Amp Output เช่นโหลดใช้แรงดัน 9V กระแส 8A  = 9x8 = 72W

*** โมดดูลนี้ไม่เหมาะกับใช้งานด้วยแหล่งจ่ายที่จ่ายกระแสได้ไม่คงที่เช่น แผงโซล่าเซล กังหันลม เพราะเพราะบางครั้งกระแสไม่เพียงพอทำให้วงจรเพิ่มโวลต์ได้ไม่เต็มที่

เหมาะกับการใช้ร่วมกับแบตเตอรี่ที่สามารถจ่ายกระแสได้สูง แต่ต้องการแรงดันขาออกคงที่ตลอดเวลา



Product Specifications


Input : 5V-30V;

Output : 1V-24V(adjustable by screwdriver)

Output current : 0-10A

Output ripple: <50mV

Sandby current :15mA (Vin=10V,Vout=12V );

Environment temperature range: -30 Centigrade -50 Centigrade;

Short circuit protection : Yes, do not try to direct short circuit, install fuse at output to double protection

Over load protection : Yes, automatic trip when overload, reconnect input to reconver

Test data reference:

1. Vin=5V, Vout=12V/5A, Efficiency=90%

2. Vin=10V, Vout=12V/9A, Efficiency=92%

3. Vin=18V, Vout=24V/5A, Efficiency=91%

4. Vin=28V, Vout=24V/6A, Efficiency=94%

3. Vin=14V, Vout=12V/10A, Efficiency=95%

4. Vin=12V, Vout=5V/10A, Efficiency=94%
