DC Step-Down [4.5-30V to 0.8-30V] 5A 40W

DC Step-Down [4.5-30V to 0.8-30V] 5A 40W
DC Step-Down [4.5-30V to 0.8-30V] 5A 40W thumbnail 1DC Step-Down [4.5-30V to 0.8-30V] 5A 40W thumbnail 2DC Step-Down [4.5-30V to 0.8-30V] 5A 40W thumbnail 3
รหัสสินค้า SD-A-0027
หมวดหมู่ Adjustable
ราคา 165.00 บาท
อัพเดทล่าสุด 24 เม.ย. 2560
ความพึงพอใจ ยังไม่มีความคิดเห็น
ขออภัย สินค้าหมดค่ะ
Share
Scan this!

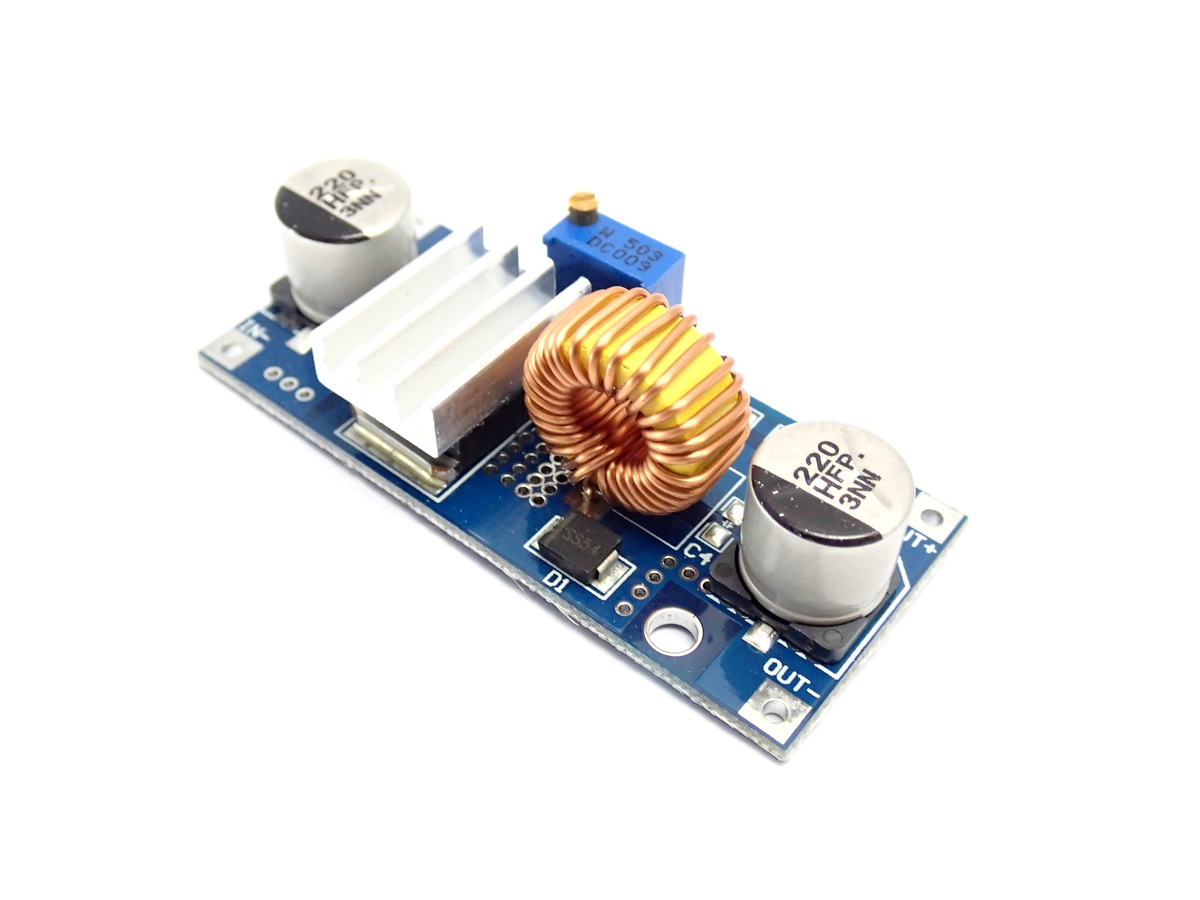

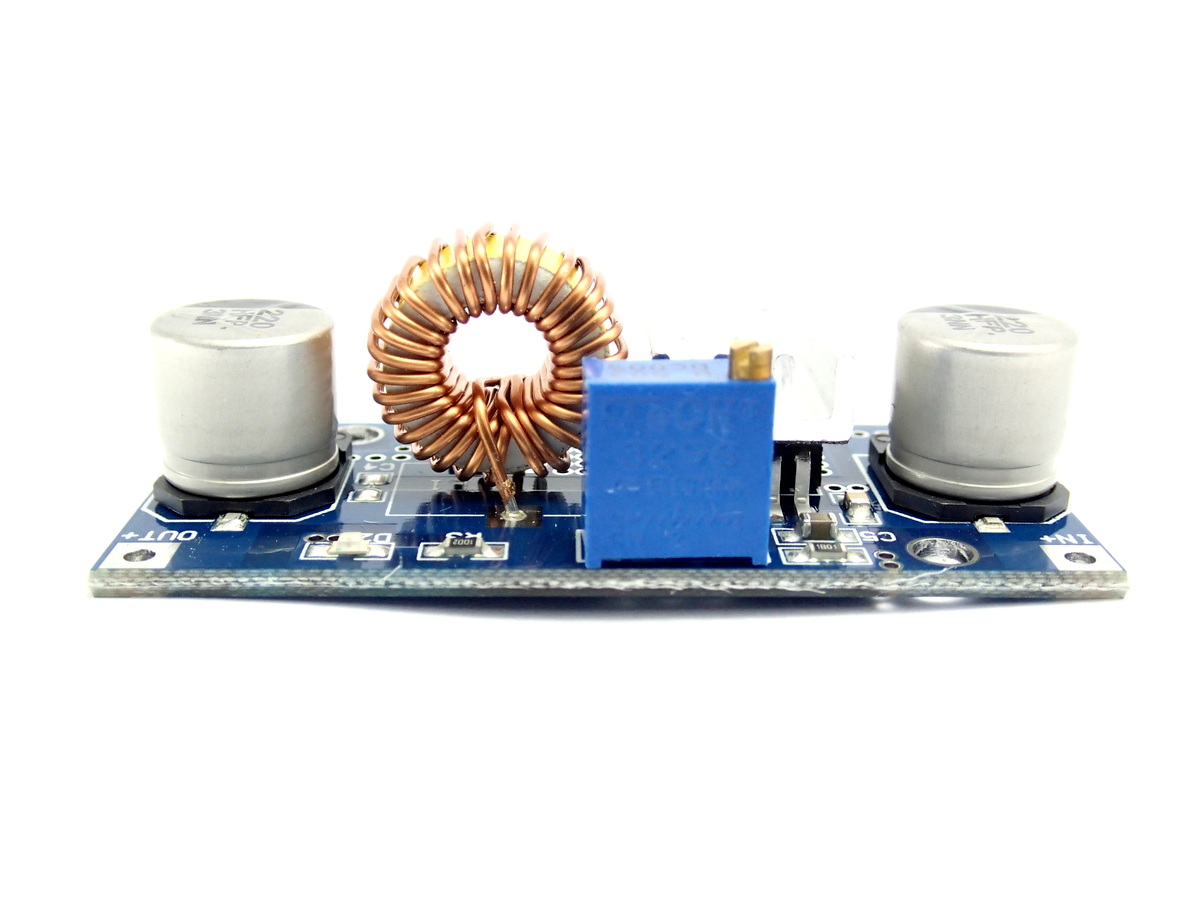

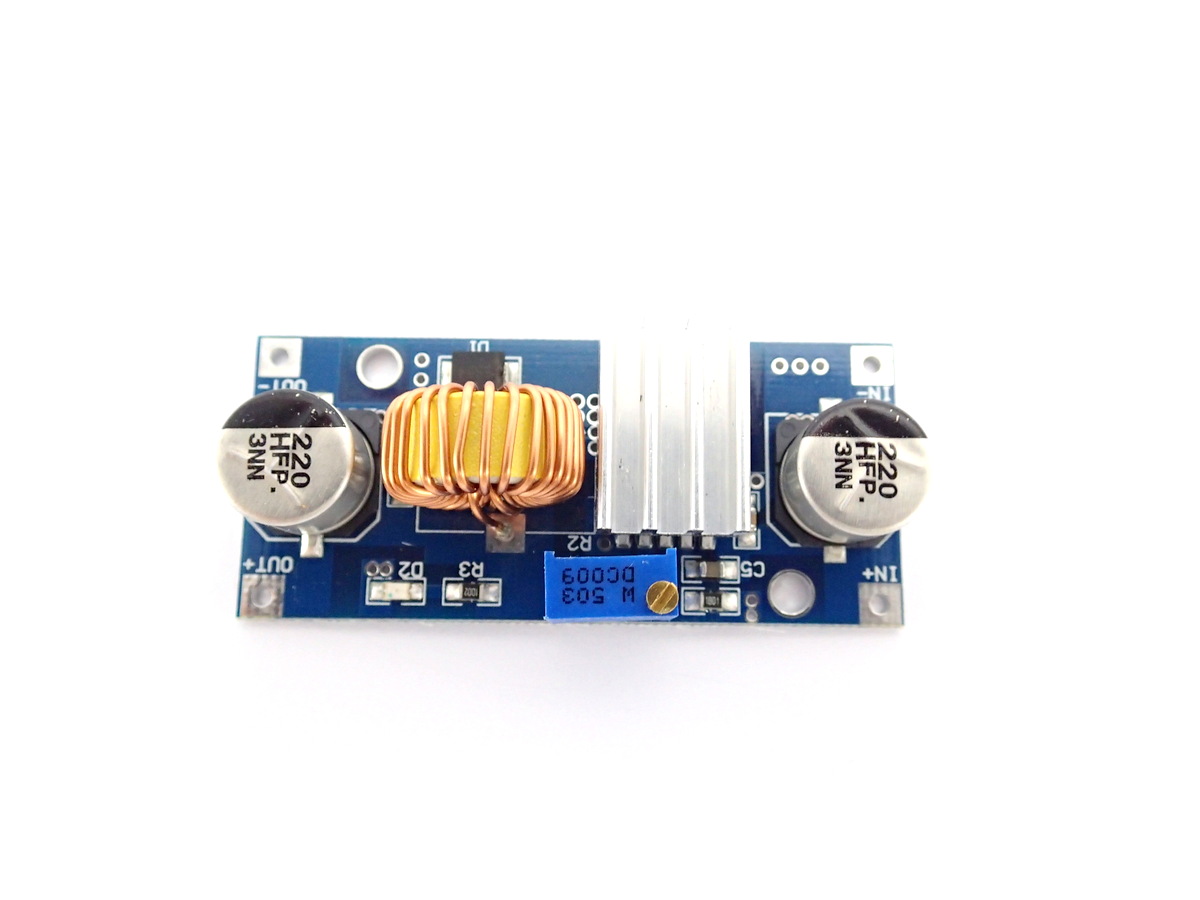

วงจรลดแรงดันไฟฟ้า DC Step-Down (Buck Converter) สวิตชิ่งด้วยความถี่ 300kHz และโครงสร้างภายในที่เป็น Mosfet

จึงทำให้วงจรมีขนาดเล็กประสิทธิ์ภาพสูงกว่าวงจรที่ใช้ IC เบอร์ยอดนิยมอย่างเช่น LM2596S

ชุด IC ควบคุมมีระบบป้องกันการลัดวงจรและระบบป้องกันความร้อนเกินในตัว

- รับไฟตั้งแต่ 4.5-30V เลือกปรับลดได้ตั้งแต่ 0.8V ถึง 30V กระแสใช้งานปรกติ 3A กระแสใช้งานสูงสุด 5A

- วงจรสามารถตั้งค่าไฟขาออกตามต้องการได้ ด้วยการปรับค่า R-Trimport  หลังจากตั้งค่าแล้ว

วงจรจะทำการปรับแรงดันไฟฟ้าขาออกให้คงที่อัตโนมัติแม้แรงดันขาเข้าจะแปรผันก็ตาม

**  วิธีคิดกระแสใช้งานต่อเนื่องสูงสุดเบื้องต้น  = 40W / แรงดันขาออก แต่ไม่เกิน 5A

เช่น ต้องการลดแรงดันไฟจาก 24V เป็น 12V กระแสใช้งานต่อเนื่องคิดได้จาก 40 / 12 = 3.3A

*** วงจรนี้ไม่สามารถเพิ่มไฟให้สูงกว่าแหล่งจ่ายได้ หากใช้งานเนื่องกับโหลดเกิน 3A ขึ้นไปควรเพิ่ม Heatsink หรือพัดลม ระบายความร้อน

Product Specifications

Module properties: non-isolated step-down module (BUCK)

Module: 5A step-down converter

Input voltage: 4.5-30V, do not exceed 30V

Output voltage: 0.8-30V adjustable

Output current: 0-5A

Operating temperature: -40°c to +85°c

Working frequency: 300KHz

Conversion efficiency: up to 95%

Short circuit protection: Yes, Limit current 8A

Over-temperature protection: Yes, Over-temperature automatic shutdown output

Input reverse polarity protection: No, install diode if needed

Installation screw mount: four 3mm screws

Connection: Welding, V-IN input, V-OUT output



Dimensions: 60x26x20mm

สินค้านี้ยังไม่มีคนรีวิว
คำถาม
รายละเอียด
ชื่อผู้ถาม
ข้อมูลสำหรับการติดต่อกลับ (ไม่เปิดเผย เห็นเฉพาะเจ้าของร้าน)
อีเมล
เบอร์มือถือ
  • ถาม
Tann Paradox
Tann Paradox
49.230.195.x
4 ต.ค. 2560 07:56 น.
หัวข้อ :แปลง24vเป็น3.3v
ผมวัดโวลต์จากแบตเตอรี่24V แล้วจะเอา 24V ไปแปลงเป็น3.3V เพื่อเข้า ADC ผมสามารถใช้อุปกรณ์ตัวนี้แปลงจาก 24 เป็น 3.3 ได้ไหม แล้วต้องคำนึงถึงอะไรอีกไหม
แปลงให้ออก 3.3V ได้ครับ ตั้งค่าไว้ก็จะได้ 3.3V ตลอดแม้แรงดันต้นทางจะเปลี่ยน เช่นลดเหลือ 20V ก็ยังออก 3.3V ครับ
เจ้าของร้าน
เจ้าของร้าน
4 ต.ค. 2560 10:12 น.
ธรรมปพล
ธรรมปพล
223.24.29.x
31 ต.ค. 2559 10:17 น.
หัวข้อ :มีของไหมคับ มายัง สั่งยังไงคับ
ตัว 40W อะคับส่งกี่วันคับ
น่าจะสัปดาห์หน้าครับมีสินค้า
เจ้าของร้าน
เจ้าของร้าน
31 ต.ค. 2559 12:05 น.
ประสิทธิ์
ประสิทธิ์
182.232.148.x
7 ส.ค. 2559 18:51 น.
หัวข้อ :สามารถเปลี่ยนตัวปรับโวลท์ได้มั้ย
คืออยากเปลี่ยนตัวปรับโวลท์มาเป็นแบบเกือกม้า จะยายออกมาจากแผ่นวงจรเพื่อสะดวกต่อการใช้งาน ได้มั้ยครับ
ต้องเอาไปดัดแปลงเพิ่มครับผม โดยเทียบค่าความต้านทานจากตัว trimpot และใช้ค่าที่เท่ากัน
เจ้าของร้าน
เจ้าของร้าน
7 ส.ค. 2559 23:36 น.
chatchard
chatchard
171.100.47.x
25 มิ.ย. 2559 23:39 น.
หัวข้อ :ใช้กับไฟฟ้า 18Vdc 40 W เป็นไฟ 5V dc ของแผ่นโซล่าเซลล์ ไหวไหมครับ
ใช้กับไฟฟ้า 18Vdc 40 W เป็นไฟ 5V dc ของแผ่นโซล่าเซลล์ ไหวไหมครับ
ถ้าอุปกรณ์ฝั่ง 5V DC ใช้ไฟไม่เกิน 5A สามารถใช้งานได้ครับ
เจ้าของร้าน
เจ้าของร้าน
26 มิ.ย. 2559 12:25 น.
พรชัย
พรชัย
223.207.241.x
9 มิ.ย. 2559 09:08 น.
หัวข้อ :สินค้ามีหรือยังครับ กำลังต้องการอยู่ครับ
สินค้ามีหรือยังครับ กำลังต้องการอยู่ครับ
ยังครับ ประมาณช่วงปลายเดือนนะครับ
เจ้าของร้าน
เจ้าของร้าน
9 มิ.ย. 2559 10:17 น.
น้าเอ
น้าเอ
58.8.153.x
26 ก.ย. 2558 00:07 น.
หัวข้อ :วงจรตัวนี้
วงจรตัวนี้
ผมจะนำไปใช้ในรถยนต์ เพื่อแปลงไฟ 12 v จากแบตเตอรรี่รถยนต์
มาใช้กับ กล่อง TV digital ซึ่งใช้ไฟ 5v 2A ได้หรือเปล่าครับ
แล้วจะใช้เปิดดู TV ในรถ ได้นานแค่ไหน กี่ชั่วโมงครับ
ขอบคุณมากครับ
ได้ครับ ใช้งานได้ต่อเนื่องครับ
เจ้าของร้าน
เจ้าของร้าน
9 มิ.ย. 2559 10:17 น.
นายน้ำวน คนซื่อ
นายน้ำวน คนซื่อ
171.7.86.x
28 เม.ย. 2558 20:21 น.
หัวข้อ :ถ้าจะนำตัวนี้ไปต่อกับ สายชาร์จ iPhone
ถ้าจะนำตัวนี้ไปต่อกับ สายชาร์จ iPhone หรือ โทรศัพท์ รุ่นอื่นๆโดยการต่อตรงจาก Output จะต้องต่อยังไงครับ หรือต้องผ่าน USB อย่างเดียว
ต้องต่อผ่านหัว USB ครับ iphone ต้องต่อ R เพื่อทำ voltage signature ซึ่งค่อนข้างยุ่งยากนิดหนึ่ง แนะนำดูเป็นสินค้า 2 ตัวนี้ครับ ต่อมาค่อนข้างสำเร็จพร้อมใช้แล้วครับ

https://www.thaiconverter.com/product/14/
https://www.thaiconverter.com/product/67/
เจ้าของร้าน
เจ้าของร้าน
28 เม.ย. 2558 21:04 น.
Ku2ozakizz
Ku2ozakizz
125.24.68.x
28 มี.ค. 2557 13:27 น.
หัวข้อ :ถามเรื่อง on/off ครับ
ผมได้รับของเรียบร้อยแล้วครับ
ถามเรื่องรู on/off มีไว้ให้ไส่ switch อะไรประมาณนั้นหรือเปล่าครับ
ใช่ครับผม เป็นฟังชั่นเสริมครับ จะต่อหรือไม่ต่อใช้งานก็ได้ครับ
เจ้าของร้าน
เจ้าของร้าน
28 มี.ค. 2557 14:42 น.
Ku2ozakizz
Ku2ozakizz
27.130.90.x
18 มี.ค. 2557 22:07 น.
หัวข้อ :ผมมีแบตเตอรี่ 4300mAh 7.2V ต้องการเอาไปขับ servo ที่แรงดัน 6V ผมจะใช้สินค้าตัวไหนดีครับ
เท่าที่ดูมี 3 รุ่น(ผมไม่ค่อยเก่งอิเล็กเท่าไหร่นะครับ)

1. DC Step-Down LM2596S [4-40V to 1.5-35V] 2A 20W
2. DC Step-Down [4.5-30V to 0.8-30V] 5A 40W(ตัวนี้)
3. High Voltage DC Step-Down LM2596HV [4.5-60V to 3-35V] 2A 15W

เท่าที่ดูตัวนี้ใช้กระแสสูง 5A (แบตผม4.3A) ผมก็เลยมองตัวนี้ครับ ไม่ทราบว่าผมคิดถูกหรือเปล่าครับ ถ้าถูกต้องแล้วจะได้ทำการสั่งซื้อครับ ขอบคุณครับ
ต้องดูว่า Servo ใช้กระแสกี่ A และต้องการต่อพ่วงกี่ตัวครับ
ถ้า Servo ขนาดไม่ใหญ่มากใช้ LM2596S 2A 20W ก็ได้ครับ
ถ้าเน้นขนาดเล็กตัวนี้จ่ายกระแสได้สูงสุดครับ
เจ้าของร้าน
เจ้าของร้าน
19 มี.ค. 2557 08:48 น.
