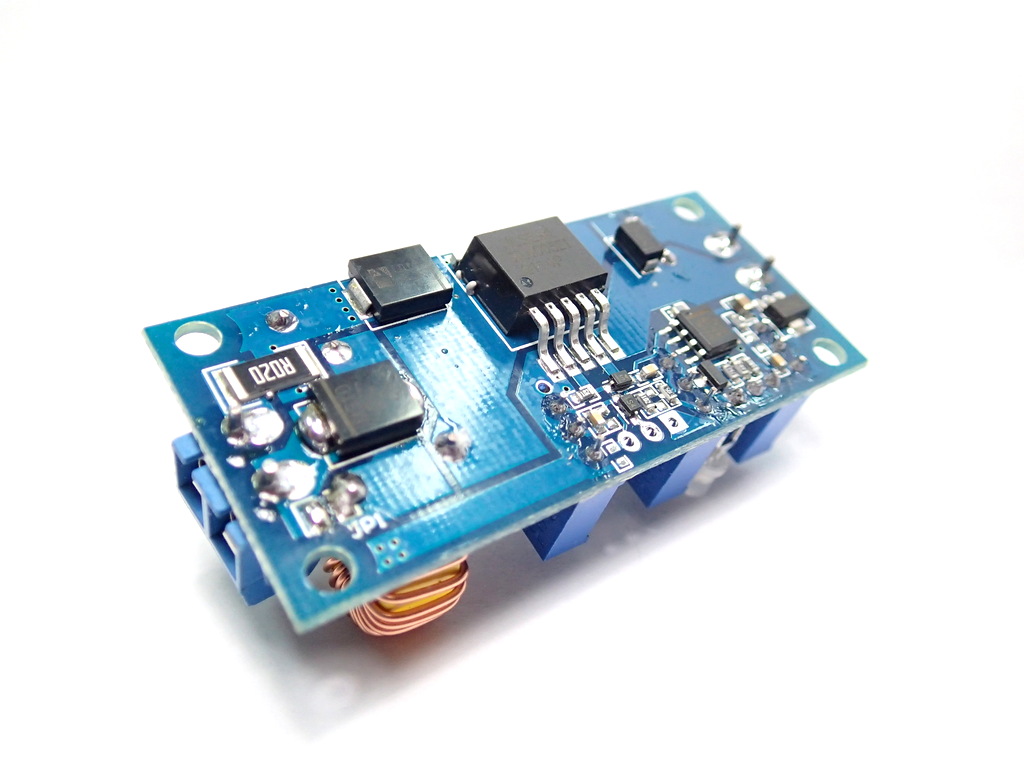

วงจรชาร์จแบตเตอรี่ อเนกประสงค์ DC Step-Down CC CV Charger [4.5-30V to 0.8-30V] 5A

วงจรชาร์จแบตเตอรี่ อเนกประสงค์ DC Step-Down CC CV Charger [4.5-30V to 0.8-30V] 5A
วงจรชาร์จแบตเตอรี่ อเนกประสงค์ DC Step-Down CC CV Charger [4.5-30V to 0.8-30V] 5A thumbnail 1วงจรชาร์จแบตเตอรี่ อเนกประสงค์ DC Step-Down CC CV Charger [4.5-30V to 0.8-30V] 5A thumbnail 2วงจรชาร์จแบตเตอรี่ อเนกประสงค์ DC Step-Down CC CV Charger [4.5-30V to 0.8-30V] 5A thumbnail 3
รหัสสินค้า SD-A-0028
หมวดหมู่ Adjustable
ราคาปกติ 550.00 บาท
ลดเหลือ 535.00 บาท
อัพเดทล่าสุด 22 ก.พ. 2560
ความพึงพอใจ ยังไม่มีความคิดเห็น
เลิกจำหน่าย
Share :

สินค้ารุ่นนี้เลิกผลิตแล้วครับ

--- >ดูสินค้ารุ่นใหม่ที่ใช้แทนกันได้ คลิ๊ก <----



วงจรชาร์จแบตเตอรี่ เอนกประสงค์ เป็นวงจรที่รวมวงจรลดแรงดัน DC Step-Down ที่สามารถปรับตั้งแรงดันขาออกได้ (Constant Voltage) และวงจรควบคุมกระแสให้คงที่ (Constatn Current) พร้อมทั้งวงจรแสดงสถานะการชาร์จ ไว้ในวงจรเดียว จึงทำให้ง่ายและสะดวกในการชาร์จแบตเตอรี่จากแหล่งจ่ายที่มีแรงดันไฟ input ที่สูงกว่าแบตเตอรี่ วงจรขนาดเล็กกระทัดรัด สามารถ กระแสชาร์ตสูงสุดที่ 5A

หลักการทำงาน

- วงจรจะคงกระแสให้คงที่ขณะชาร์ต CC (Constant Current) โดยไม่สนใจโวลต์ตกคร่อม จนกว่ากระแสจะลดลงต่ำกว่าค่ากระแสที่ตั้งไว้ วงจรจะทำหน้าที่คงแรงดันตามที่ตั้งค่าไว้ให้คงที่ CV (Constant Voltage) หรือเป็นการ Floating Charge นั่นเอง จากนั้น LED จะเปลี่ยนสีจากสีแดง (ชาร์ต) ให้เป็นสีเขียว (เต็ม)

 สามารถใช้ชาร์ตแบตเตอรรี่ได้หลายหลายชนิดที่ใช้หลักการชาร์จแบบ Constant Current/Constant Voltage (CC/CV) เมื่อถูกตั้งค่ากระแสและแรงดันให้เหมาะสมเกับแบตเตอรี่ชนิดนั้นๆ

 เช่น แบตเอตรรี่รถยนต์, แบตเตอรี่แห้ง (SLA), lithium-ion , lithium-polymer, LiFePO4

คุณสมบัติ

- รับแรงดันไฟ INPUT ได้ตั้งแต่ 4.5-30V

- ปรับแรงดัน OUTPUT ได้ตั้งแต่ 0.8-30V

- ปรับตั้งกระแสได้ตั้งแต่ 100mA - 5A

วิธีการใช้ง่าน

1. ต่อแหล่งจ่ายเข้าช่อง INPUT ใช้มัลติมิเตอร์ตั้งค่าย่านวัดโวลต์ DC วัดแรงดัน OUTPUT จากนั้นใช้ไขควงแบนปรับ R-Trimpot (CV) ปรับตั้งให้ได้แรงดันที้ต้องการ

2. ตั้งมัลติมิเตอร์ไปย่านวัดกระแส DC 10A จากนั้น ทำการวัดกระแสที่ขา OUTPUT ปรับ R-Trimpot (CC) ให้ได้กระแสตามต้องการ

3. หากชาร์จแบตเตอรี่จนเต็มแล้ว LED ไม่เปลี่ยนสี ให้หมุนปรับ R-Trimpot (LED) ให้ LED เปลี่ยนเป็นสีเขียว

 -------- > อ่านเพิ่มเติมได้ที่ วิธีใช้งานวงจรชาร์จแบตเตอรี่อเนกประสงค์ <---------

***  วงจรไม่สามารถเพิ่มแรงดันให้สูงกว่าแหล่งจ่ายได้ แหล่งจ่ายควรมีแรงดันสูงกว่าแบตเตอรี่ประมาณ 2-3V เป็นอย่างน้อย

Specifycations:

Module properties: non-isolated step-down module (BUCK)

Input Voltage: 4.5-30V

Output Voltage: 0.8-30V

Output Constant Current Range: 0.1-5A

Operating temperature: -40°c to +85°c

Working frequency: 300KHz

PWM control frequency range: 100-300Hz

Conversion efficiency: up to 95%

Short circuit protection: YES, the limit current is the setting constant current value

Over-temperature protection: Yesม Over-temperature Automatically shuts down the output

Input reverse polarity protection: None

Output install diode protection: Yes

Charging indication: charging Red / full charged Green

Dimensions: 60x26x20mm

สินค้านี้ยังไม่มีคนรีวิว
คำถาม
รายละเอียด
ชื่อผู้ถาม
ข้อมูลสำหรับการติดต่อกลับ (ไม่เปิดเผย เห็นเฉพาะเจ้าของร้าน)
อีเมล
เบอร์มือถือ
  • ถาม
วรัญญู ญาติดอน
วรัญญู ญาติดอน
183.88.34.x
5 ก.พ. 2559 20:33 น.
หัวข้อ :การหยุดจ่ายไฟเมื่อชาร์จเต็ม
มีวงจรอะไรที่สามารถจะตัดเมื่อแบตเตอรี่เต็มและชาร์จใหม่เมื่อแบตเตอรี่ลดไหมครับ รบกวนหน่อยน๊ะครับ
หนูน้อย หมวกแดง
หนูน้อย หมวกแดง
203.154.68.x
9 ก.ย. 2557 17:13 น.
หัวข้อ :ถามการใช้งานครับ
ถ้าผมต้องการนำไปชาจ์แบตเตอรี่ 12v โดย ต่อ โหลด ตลอดเวลาเมื่อไฟฟ้าจากการไฟฟ้าดับให้ แบตเตอรี่จ่ายไฟให้ โหลด เมื่อไฟกลับมาก็ให้ ชาจ์แบตเตอรี่ต่อ หลักการเหมือน UPS ทำได้ใหมครับ
ได้ครับ ต่อวงจรเข้าแบตเตอรี่ แล้วนำแบตเตอรี่ไปต่อโหลดอีกทีครับ พ่วงกันได้เลยครับ
เจ้าของร้าน
เจ้าของร้าน
9 ก.ย. 2557 18:26 น.
Champ
Champ
49.230.150.x
9 ก.ย. 2557 12:55 น.
หัวข้อ :
จะมีสินค้าอีกเมื่อไหร่ครับ
2-3 วันครับ เดี่ยวมีรุ่นใหม่เข้ามาเลยครับ
