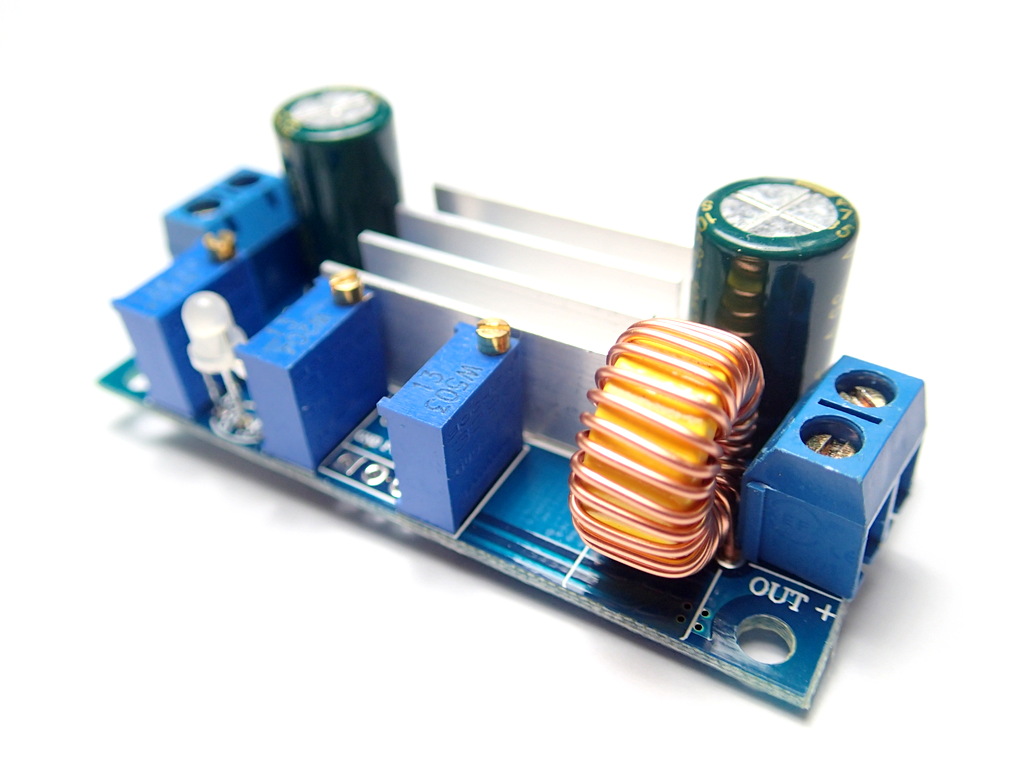

DC Step-Down Constant Current/Constant Voltage [4.5-30V to 0.8-30V] 5A

DC Step-Down Constant Current/Constant Voltage [4.5-30V to 0.8-30V] 5A
DC Step-Down Constant Current/Constant Voltage [4.5-30V to 0.8-30V] 5A thumbnail 1DC Step-Down Constant Current/Constant Voltage [4.5-30V to 0.8-30V] 5A thumbnail 2
รหัสสินค้า SD-A-0031
หมวดหมู่ Adjustable
ราคา 285.00 บาท
สถานะสินค้า พร้อมส่ง
อัพเดทล่าสุด 16 มิ.ย. 2560
ความพึงพอใจ ยังไม่มีความคิดเห็น
จำนวน
ชิ้น
หยิบลงตะกร้า
Share :

วงจรลดแรงไฟ DC แบบปรับกระแสคงที่และแรงดันคงที่ ออกแบบมาเพื่อใช้ในงานขับหลอด LED กระแสสูงโดยเฉพาะ  หรืองานอื่นๆ ที่ต้องการแหล่งจ่ายไฟปรับค่ากระแสคงที่และแรงดันคงที่ได้ (Constant Current/Constant Voltage) แม้แรงดันแหล่งจ่ายจะเปลี่ยนไปก็ตามวงจรก็จะปรับระดับให้คงที่เสมอ (ยกเว้น แรงดัน input ต่ำกว่า หรือแหล่งจ่ายจ่ายกระแสได้ไม่พอ) จึงทำให้เหมาะกับการใช้ขับหลอด LED



คุณสมบัติ

- รับแรงดันไฟ INPUT ได้ตั้งแต่ 4.5-30V

- ปรับแรงดัน OUTPUT ได้ตั้งแต่ 0.8-30V

- ปรับตั้งกระแสได้ตั้งแต่ 100mA - 5A



วิธีการใช้ง่าน

1. ต่อแหล่งจ่ายเข้าช่อง INPUT ใช้มัลติมิเตอร์ตั้งค่าย่านวัดโวลต์ DC วัดแรงดัน OUTPUT จากนั้นใช้ไขควงแบนปรับ R-Trimpot (CV) ปรับตั้งให้ได้แรงดันที้ต้องการ



2. ตั้งมัลติมิเตอร์ไปย่านวัดกระแส DC 10A จากนั้น ทำการวัดกระแสที่ขา OUTPUT ปรับ R-Trimpot (CC) ให้ได้กระแสตามต้องการ

3. ต่อเข้ากับ Load เช่น หลอด LED กำลังสูง หรืออุปกรณ์อิเล็กทรอนิกส์อื่นๆที่ต้องการจ่ายกระแสคงที่

***  วงจรไม่สามารถเพิ่มแรงดันให้สูงกว่าแหล่งจ่ายได้

 - วิธีปรับตั้งค่าเบื้องต้น
 - ทดสอบขับหลอดวงจรกับการใช้งานขับหลอด CREE LED 1000lm <---Click



Specifycations:

Module properties: non-isolated step-down module (BUCK)

Input Voltage: 4.5-30V

Output Voltage: 0.8-30V

Output Constant Current Range: 0.1-5A

Operating temperature: -40°c to +85°c

Working frequency: 300KHz

PWM control frequency range: 100-300Hz

Conversion efficiency: up to 95%

Short circuit protection: YES, the limit current is the setting constant current value

Over-temperature protection: Yesม Over-temperature Automatically shuts down the output

Input reverse polarity protection: None

Output install diode protection: NO

Dimensions: 60x26x20mm

สินค้านี้ยังไม่มีคนรีวิว
คำถาม
รายละเอียด
ชื่อผู้ถาม
ข้อมูลสำหรับการติดต่อกลับ (ไม่เปิดเผย เห็นเฉพาะเจ้าของร้าน)
อีเมล
เบอร์มือถือ
  • ถาม
wuttikorn khampew
wuttikorn khampew
1.0.139.x
15 มี.ค. 2560 17:12 น.
หัวข้อ :เรื่องการจ่ายไฟ
ผมอยากถามว่า หากผมจ่ายไฟเข้า 4.5V แล้วสามารถปรับเอ้าต์ให้เป็น 12ได้ไหมครับ
ตัวนี้เพิ่มไฟไม่ได้ครับ ลองดูรุ่นนี้แทนครับ https://www.thaiconverter.com/product/132/
เจ้าของร้าน
เจ้าของร้าน
15 มี.ค. 2560 17:41 น.
ดำ
ดำ
49.230.207.x
12 ก.พ. 2560 19:32 น.
หัวข้อ :กระแส input
กระแสปลายทางปรับได้ไม่เกิน 5 แอมป์
แล้วรับกระแสแหล่งจ่ายไฟอินพุทได้กี่แอมป์ครับ
ผมมีตู้ชาร์จไฟ 24v จ่าย 10แอมป์จะเอามาเข้าวงจรนี้เพื่อจ่ายไฟ 8v. 400mA-3500mA ได้มั๊ยครับ(แหล่งต้นทางมันปรับไม่ได้แล้วครับ)
กระแส input ไม่จำเป็นต้องปรับครับ แหล่งจ่ายที่ระบุไว้เป็นกระแสสูงสุดเฉยๆ ครับ กระแสจะวิ่งเท่าไหร่ขึ้นอยู่กับโหลดดึงครับ
ถ้าไม่เป็นพวกโหลดที่ต้องการคุมกระแสเฉพาะ เช่น ชาร์จแบต หรือ ขับ led ก็ปรับ V ให้เท่ากันก็ใช้ได้แล้วครับ
เจ้าของร้าน
เจ้าของร้าน
12 ก.พ. 2560 23:25 น.
kanakornsaybren
kanakornsaybren
183.88.141.x
13 ต.ค. 2559 14:41 น.
หัวข้อ :อยากทราบว่า
เราสามารถใช้เป็นวงจรชาร์ตแบตเตอรี่ได้ไหมคับ
ได้ครับ ตั้งค่าให้เหมาะสมกับแบตเตอรี่สามารถใช้ชาร์จได้ครับ
เจ้าของร้าน
เจ้าของร้าน
13 ต.ค. 2559 19:39 น.
ชัยรัตน์
ชัยรัตน์
58.10.17.x
10 ต.ค. 2559 08:31 น.
หัวข้อ :ผมจะใช้ DC Step-Down Constant Current/Constant Voltage [4.5-30V to 0.8-30V] 5A แทน ตัวคุมกระแสได้หรือไม่
DC Step-Down Constant Current/Constant Voltage [4.5-30V to 0.8-30V] 5A จะใช้คุมกระแสของจอภาพ aser led ได้หรือไม่ อาการเปิดไว้สักพักแล้วจอดับ ถอดปลั๊กแล้วเสียบใหม่ก็ติดได้สักพักแล้วดับอีก และจะเป็นถึ่ขึ้นเมื่อเปิดปิดต่อเนื่องกัน แล้วจะให้คุมกระแสแทนตัว คุมกระแสได้หรือไม่
ทางเราไม่ทราบรายละเอียดการทำงานของจอลูกค้านะครับ ไม่สามารถตอบได้ครับ ขออภัย หาเปลี่ยนอะไหล่ตัวเดิมน่าจะดีกว่าครับ
เจ้าของร้าน
เจ้าของร้าน
10 ต.ค. 2559 11:42 น.
ก้องกิจ เวทยานนท์
ก้องกิจ เวทยานนท์
171.6.85.x
21 มิ.ย. 2559 22:26 น.
หัวข้อ :นำไปต่อกับdimmer 12v 8aได้มั้ยครับ
ต่อกับled 20w แรงดัน6.2v
ไม่ได้ครับกระแสเกินตัวนี้รับได้แค่ 5A ครับ
ถ้ามี dimmer ไม่ต้องใช้ตัวนี้ก็ได้ครับ ถ้าต้องการลดแรงดันใช้ converter รุ่นทั่วไปที่ไม่ต้องปรับกระแสก็ได้ครับ
เจ้าของร้าน
เจ้าของร้าน
21 มิ.ย. 2559 23:01 น.
Joey
Joey
125.24.92.x
27 เม.ย. 2559 16:22 น.
หัวข้อ :Day light
ใช้หลอดLEDในรถยนต์ได้มั๊ย
นำไปใช้ขับLED 12v ในรถยนต์ได้มั๊ยครับ หลอดLED 12v เอามาทำเดย์ไลท์ แต่ขาดบ่อย คิดว่าสาเหตุจากเวลาสตาร์ทรถ ไดชาร์ต ปล่อยไฟมา13-14 v ถ้าเอานี้มาปรับแรงดันให้ได้12vตลอด

12v 1.1 w 10 หลอด กระแสไม่รู้ครับ

ใช้กับหลอดแบบตามลิงค์ครับ

http://www.banggood.com/Wholesale-2x-Bolt-on-12V-Car-Eagle-Eyes-Third-Generation-Counteroffensive-Reverse-Lights-p-47977.html
1.1W ใช้ตัวนี้ก็พอครับ 12 V ตลอดได้ครับ https://www.thaiconverter.com/product/2/ ตั้งให้ออก
เจ้าของร้าน
เจ้าของร้าน
27 เม.ย. 2559 18:19 น.
Joey
Joey
118.172.200.x
21 เม.ย. 2559 17:04 น.
หัวข้อ :ใช้หลอดLEDในรถยนต์ได้มั๊ย
นำไปใช้ขับLED 12v ในรถยนต์ได้มั๊ยครับ หลอดLED 12v เอามาทำเดย์ไลท์ แต่ขาดบ่อย คิดว่าสาเหตุจากเวลาสตาร์ทรถ ไดชาร์ต ปล่อยไฟมา13-14 v ถ้าเอานี้มาปรับแรงดันให้ได้12vตลอด
ไม่ทราบว่าหลอดไฟใช้กระแสกี่ A ครับ
เจ้าของร้าน
เจ้าของร้าน
21 เม.ย. 2559 17:33 น.
Ty Non
Ty Non
58.10.150.x
6 ม.ค. 2559 20:10 น.
หัวข้อ :รบกวนถาม
input 4V กระแส 1 จะเพิ่มเป้น 6V ได้ไหมครับ
ไม่ได้ครับ ตัวนี้ใช้ลดแรงดันได้อย่างเดียวครับ
เจ้าของร้าน
เจ้าของร้าน
7 ม.ค. 2559 10:24 น.
ไชยภพ สุขฐิติวโรดม
ไชยภพ สุขฐิติวโรดม
14.207.228.x
23 ก.ย. 2558 18:38 น.
หัวข้อ :วงจรสามารถ นำไปขยายกระแสให้ได้มากกว่า 5 a ป่าวคับ
สามรถนําไปเพื่มกระแสได้ไหมคับ
ไม่ได้ครับ วงจรเป็นระบบ switching คำนวนค่าความถี่และตัวเหนี่ยวนำมาพอดี ไม่สามารถนำไปดัดแปลงเพิ่มกระแสขึ้นได้ครับ
เจ้าของร้าน
เจ้าของร้าน
7 ม.ค. 2559 10:23 น.
เอ็ม
เอ็ม
171.7.119.x
3 ก.ย. 2558 15:04 น.
หัวข้อ :สอบถาม
ผมใช้วงจรนี้ขับหลอด led ที่ต่อแบบขนานได้ถูกต้องไหมครับเช่น
led กินกระแส 20ma แรงดันตกคร่อม 3v
ไฟ +12v
ผมนำมาต่อขนานกัน 100 หลอดเท่ากับว่าผมต้องปรับ กระแสให้ได้ 2a และแรงดันให้ได้ 3v ถูกต้องไหมครับ
การจำกัดกระแสด้วยวงจรเหมาะกับวงจรอนุกรมหรือหลอดเดี่ยวมากกว่าครับ หากใช้กับวงจรขนานการจำกัดกระแสไม่มีผลครับ เนื่องจากมีโอกาสที่หลอดใดหลอดหนึ่งขาดและกระแสในแต่ละหลอดวิ่งผ่านไม่เท่ากันครับ หากต้องการต่อขนานแนะนำให้ใช้วิธีการจำกัดกระแสด้วยตัวต้านทานอนุกรมไว้ 1 ตัวต่อ 1 หลอดดีกว่าครับ
เจ้าของร้าน
เจ้าของร้าน
3 ก.ย. 2558 17:09 น.
Chet
Chet
119.76.68.x
14 ก.ค. 2558 00:35 น.
หัวข้อ :ขอสอบถามหน่อยครับ
วงจรนี้ขับหลอดled ขับหลดled10w ได้ไหมครับถ้าได้ได้กี่หลอดครับ
ต้องดูแรงดันแหล่งจ่ายและแรงดันของ LED ประกอบด้วยครับถึงจะตอบได้ครับ
เจ้าของร้าน
เจ้าของร้าน
3 ก.ย. 2558 17:04 น.
พัชรเกียรติ ทับอาษา
พัชรเกียรติ ทับอาษา
49.48.158.x
17 ม.ค. 2558 12:47 น.
หัวข้อ :สอบบถาม
วงจรตัวนี้รับไฟจาก แบตริเทียม 3 ก้อน ต่ออนุกลมได้ 12 v หลอด led ต่ออนุกรมกัน 5 หลอด กิน v ประมาณ 16 v

จึงอยากสอบถามว่า วงจรตัวนี้ใช้ได้ไหม เพราะวงจรขับหลอดตัวเก่าสงสัยจะพัง ลองเอาหลอดต่อกับอแดปเตอร์ 16 v ติดปกติ แต่ถ้าผ่านวงจรของมันไม่ติด

มีช่องท่างติดต่ออื่นรรึป่าวครับline ก็ได้ อยากสอบถามเพิ่มเติม
เหมือนหลอดทำงานที่ 16V นะครับ ต้องดูเป็นวงจร Step-Up ครับถ้าแหล่งจ่ายต่ำกว่า
เจ้าของร้าน
เจ้าของร้าน
19 มิ.ย. 2558 22:56 น.
Champ
Champ
223.205.248.x
8 ก.ย. 2557 20:12 น.
หัวข้อ :อยากทราบ ความต่าง
DC Step-Down Constant Current/Constant Voltage [4.5-30V to 0.8-30V] 5Aใช้แทนวงจรชาร์จแบตเตอรี่ อเนกประสงค์ DC Step-Down CC CV Charger [4.5-30V to 0.8-30V] 5A ได้มั้ย
ต่างกันตรงไหนครับ
วงจรชารืจแบตจะมีไดโอดกันไฟย้อนส่วนวงจร CC/CV ไม่มีครับ
เจ้าของร้าน
เจ้าของร้าน
8 ก.ย. 2557 21:04 น.
