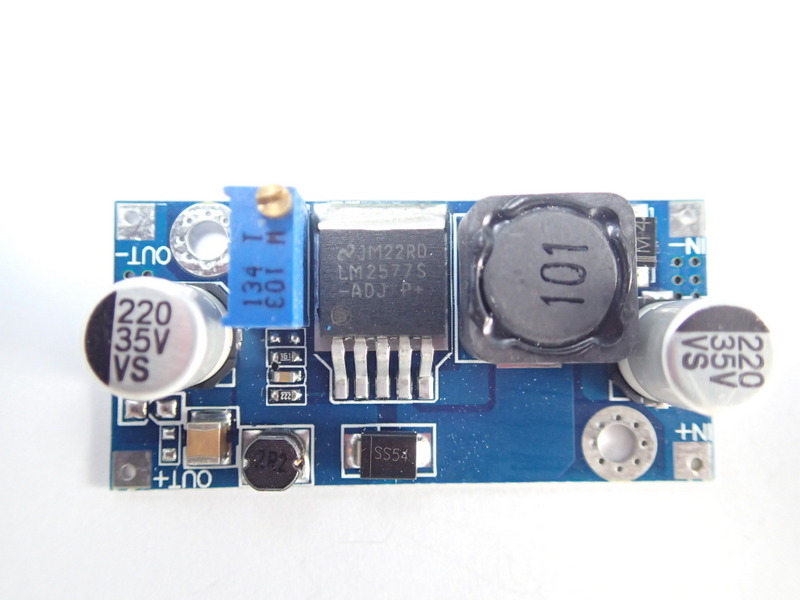

DC Step-Up LM2577 [3-30V to 4-35V] 2A 20W

Name: DC Step-Up LM2577 [3-30V to 4-35V] 2A 20W
SKU: SU-0004
Price: 245 THB
Availability: Discontinued
Rating: 5.00 (2 reviews)

รหัสสินค้า	SU-0004
หมวดหมู่	DC Step-Up
ราคาปกติ	~~285.00~~ บาท
ลดเหลือ	245.00 บาท
น้ำหนัก	50 กรัม
ลงสินค้า	15 ต.ค. 2556
อัพเดทล่าสุด	22 ก.พ. 2560
คงเหลือ	0 ชิ้น

เลิกจำหน่าย

บัตรประชาชน

บุ๊คแบ๊งค์

คุ้มครองโดย LnwPay

Tags : Boost, DC Step-UP, LM2577, วงจรเพิ่มแรงดัน

รายละเอียดสินค้า
วิธีการสั่งซื้อ
สินค้าที่เกี่ยวข้อง

รายละเอียดสินค้า

สินค้ารุ่นนี้เลิกจำหน่าย สามารถใช้รุ่น XL6009 เป็นรุ่นปรับปรุงกระแสสูงขึ้น

หรือรุ่น Low Voltage Step-Up 3.3-20V แทนครับ

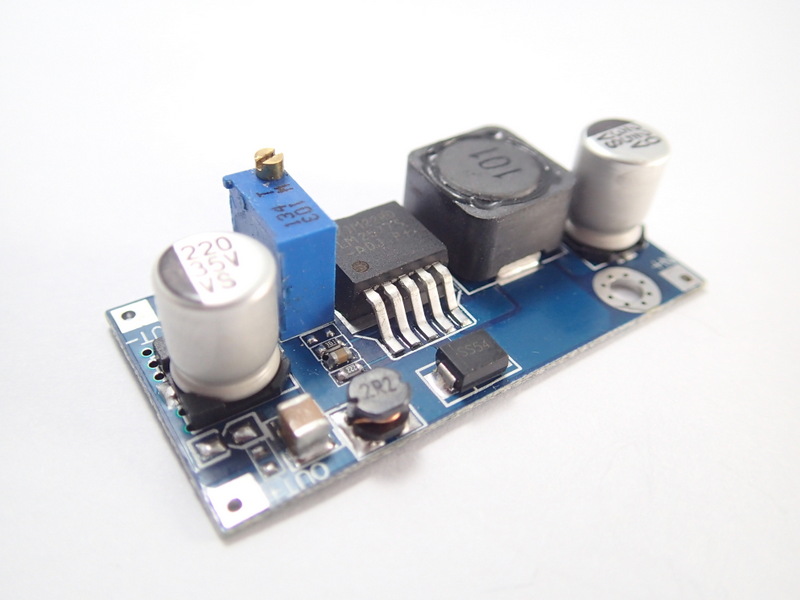

วงจรเพิ่มแรงดันไฟฟ้า ระบบ Swtiching ควบคุมด้วย IC เบอร์ LM2577

- รับไฟตั้งแต่ 3-30V เลือกปรับเพิ่มไฟได้ตั้งแต่ 4V ถึง 35V กระแสใช้งานสูงสุด 2A แต่ไม่เกิน 20W

- วงจรสามารถตั้งค่าไฟขาออกตามต้องการได้ ด้วยการปรับค่า R-Trimport หลังจากตั้งค่าแล้ว

วงจรจะทำการปรับแรงดันไฟฟ้าขาออกให้คงที่อัตโนมัติแม้แรงดันขาเข้าจะแปรผันก็ตาม

** วิธีคิดกระแสใช้งานต่อเนื่องสูงสุดเบื้องต้น = 20W / แรงดันขาออก

เช่น ต้องการเพิ่มไฟจาก 9V เป็น 12V กระแสสูงสุดคิดได้จาก 20 / 12 = 1.67A

*** วงจรนี้ไม่สามารถลดแรงดันไฟฟ้าให้ต่ำกว่าแหล่งจ่ายได้

Product Specifications

Modules nature: Non-isolated step-up (Boost)

Rectification: Non-synchronous rectification

Input voltage: 3V-30V

Output voltage: 4V-35V

Input current: 3A (max), No-load current 15mA

Power: 15W, if install fan orheatsink can reach 20W (MAX)

Conversion efficiency: 92% (Max)

Switching frequency: 50KHz

Output ripple: 50mV (max)

Load regulation: ± 0.5%

Voltage regulation: ± 0.5%

Operating Temperature: -40 ° C to +85 ° C

Short Circuit Protection: NONE

Dimension: 48 x 23 x 14 (mm)
