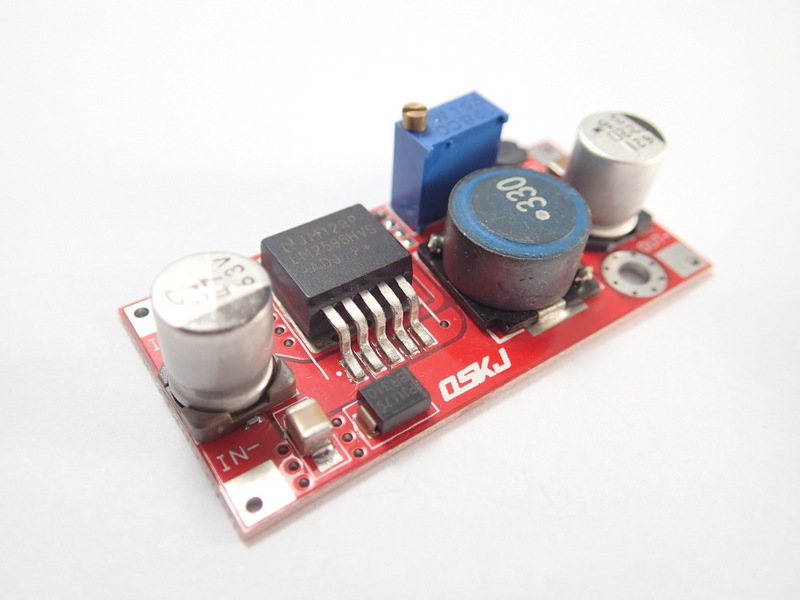

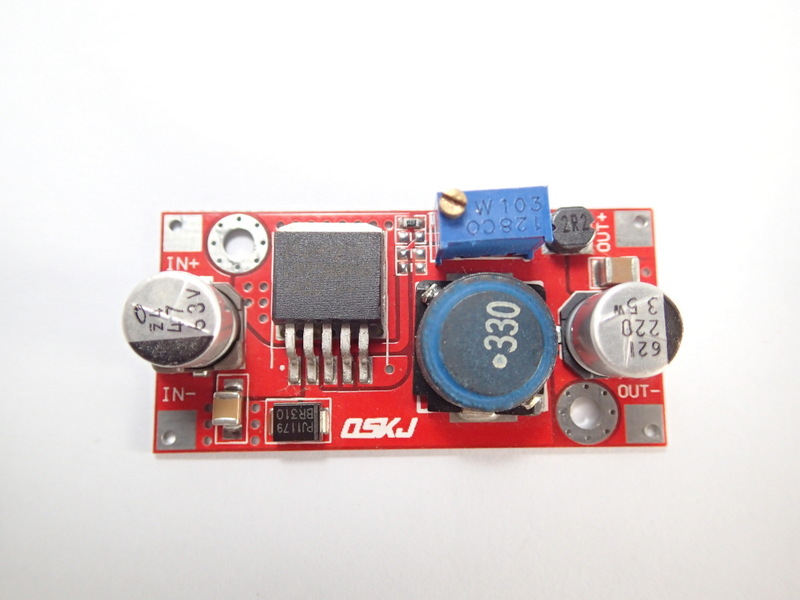

High Voltage DC Step-Down LM2596HV [4.5-55V to 1.25-30V] 2A 15W

High Voltage DC Step-Down LM2596HV [4.5-55V to 1.25-30V] 2A 15W
High Voltage DC Step-Down LM2596HV [4.5-55V to 1.25-30V] 2A 15W thumbnail 1High Voltage DC Step-Down LM2596HV [4.5-55V to 1.25-30V] 2A 15W thumbnail 2
รหัสสินค้า SD-A-0005
หมวดหมู่ Adjustable
ราคา 300.00 บาท
อัพเดทล่าสุด 9 มี.ค. 2560
ความพึงพอใจ ยังไม่มีความคิดเห็น
เลิกจำหน่าย
Share :

 วงจรงแปลงไฟ สำหรับลดแรงดันไฟฟ้า ระบบ Switching ควบคุมด้วย IC เบอร์ LM2596HV (สินค้าเกรด A) สำหรับลดแรงดันไฟ DC ที่มีโวลต์สูง เช่น ไฟรถโฟล์คลิฟท์ 48V ระบบแบตเตอรรี่ 48V ระบบไฟตู้ชุมสาย เพื่อใช้กับอุปกร์ณต่อพ่วงอื่นๆ ที่ใช้แรงดันไฟต่ำกว่า

- รับไฟตั้งแต่ 4.5-55V เลือกปรับลดได้ตั้งแต่ 1.25-30V กระแสใช้งานปรกติ 2A

- วงจรสามารถตั้งค่าไฟขาออกตามต้องการได้ ด้วยการปรับค่า R-Trimport  หลังจากตั้งค่าแล้ว

วงจรจะทำการปรับแรงดันไฟฟ้าขาออกให้คงที่อัตโนมัติแม้แรงดันขาเข้าจะแปรผันก็ตาม

**  วิธีคิดกระแสใช้งานต่อเนื่องสูงสุดเบื้องต้น = 15W / แรงดันขาออก

เช่น ต้องการลดแรงดันไฟจาก 48V เป็น 12V กระแสสูงสุดคิดได้จาก 15 / 12 = 1.25A

*** วงจรนี้ไม่สามารถเพิ่มไฟให้สูงกว่าแหล่งจ่ายได้

Product Specifications

Module Properties: non-isolated step-down module (buck)

Rectification: non-synchronous rectification

Input voltage: 4.5-55V

Output voltage: 1.25-30 adjustable

Output Current: Rated 2A. (Max. 3A,  Please install heatsink to enhance heat dissipation.) if output power greater than 15W, please install heat sink.

Efficiency: Up to 92%

Switching frequency: 150KHz

Minimum pressure: 2V

Operating Temperature: Industrial (-40°c to +85°c) at 10W

Full load temperature rise: 40°c

Load regulation: ± 0.5%

Voltage regulation: ± 0.5%

Bandwidth: 20M

Dynamic response speed: 5% 200uS

Short circuit protection: current limiting, since the recovery

Input Reverse Polarity Protection: NONE.

Size : 24 x 49 x 15 mm
