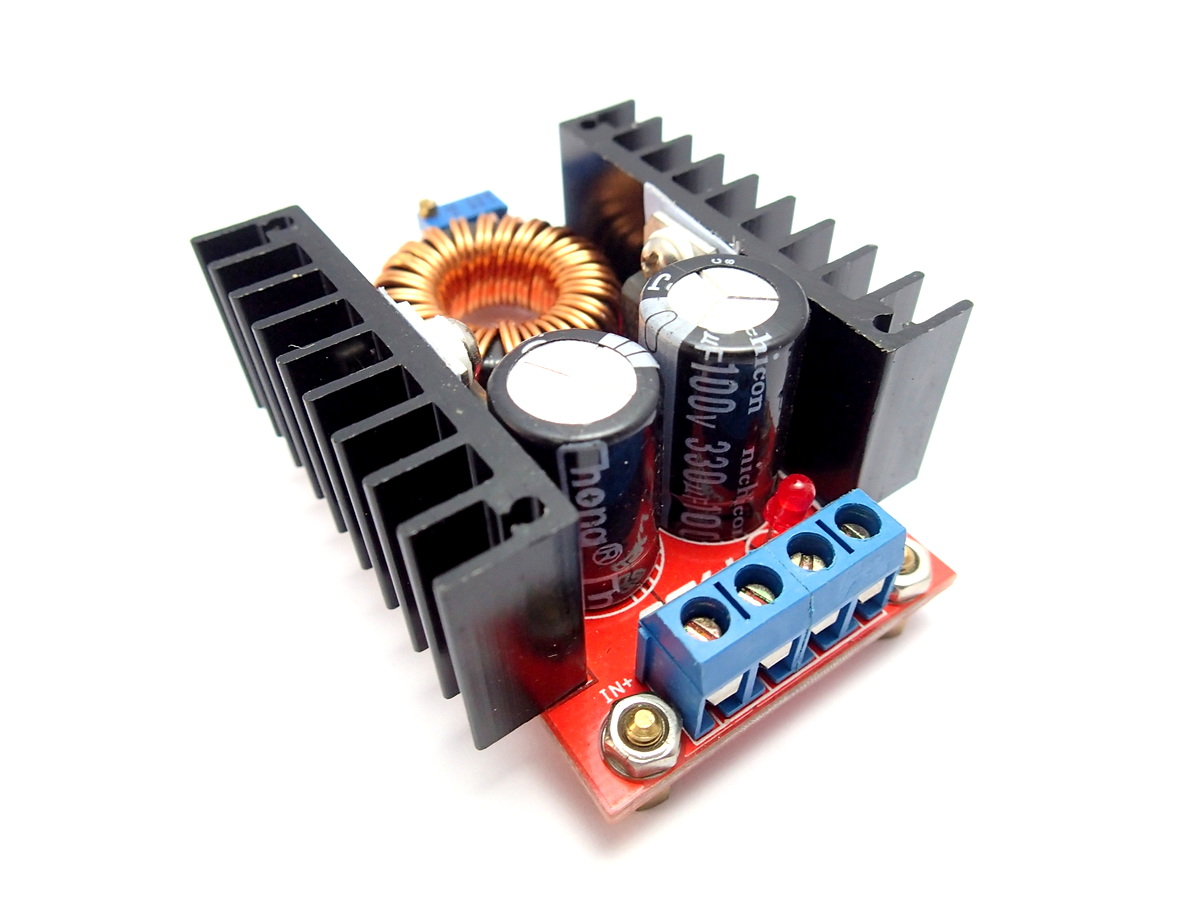

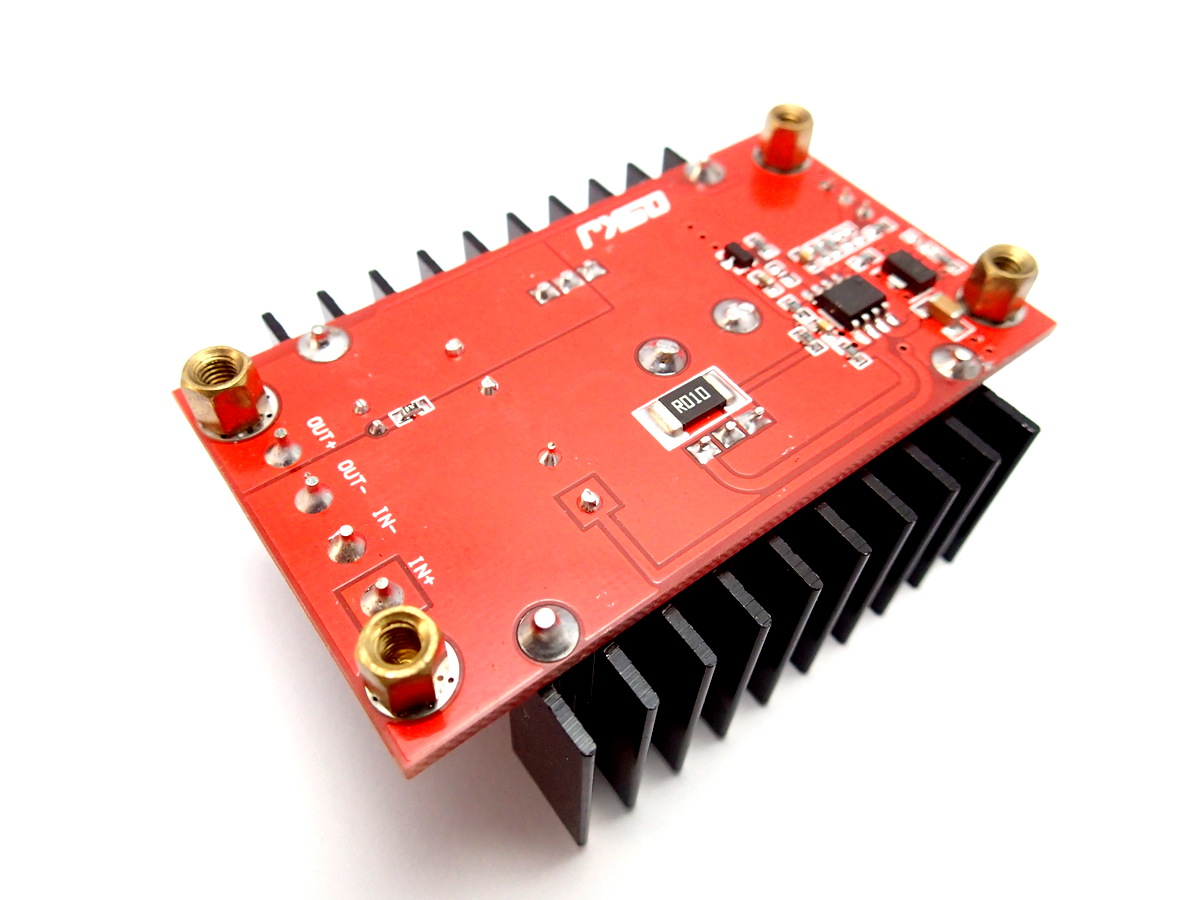

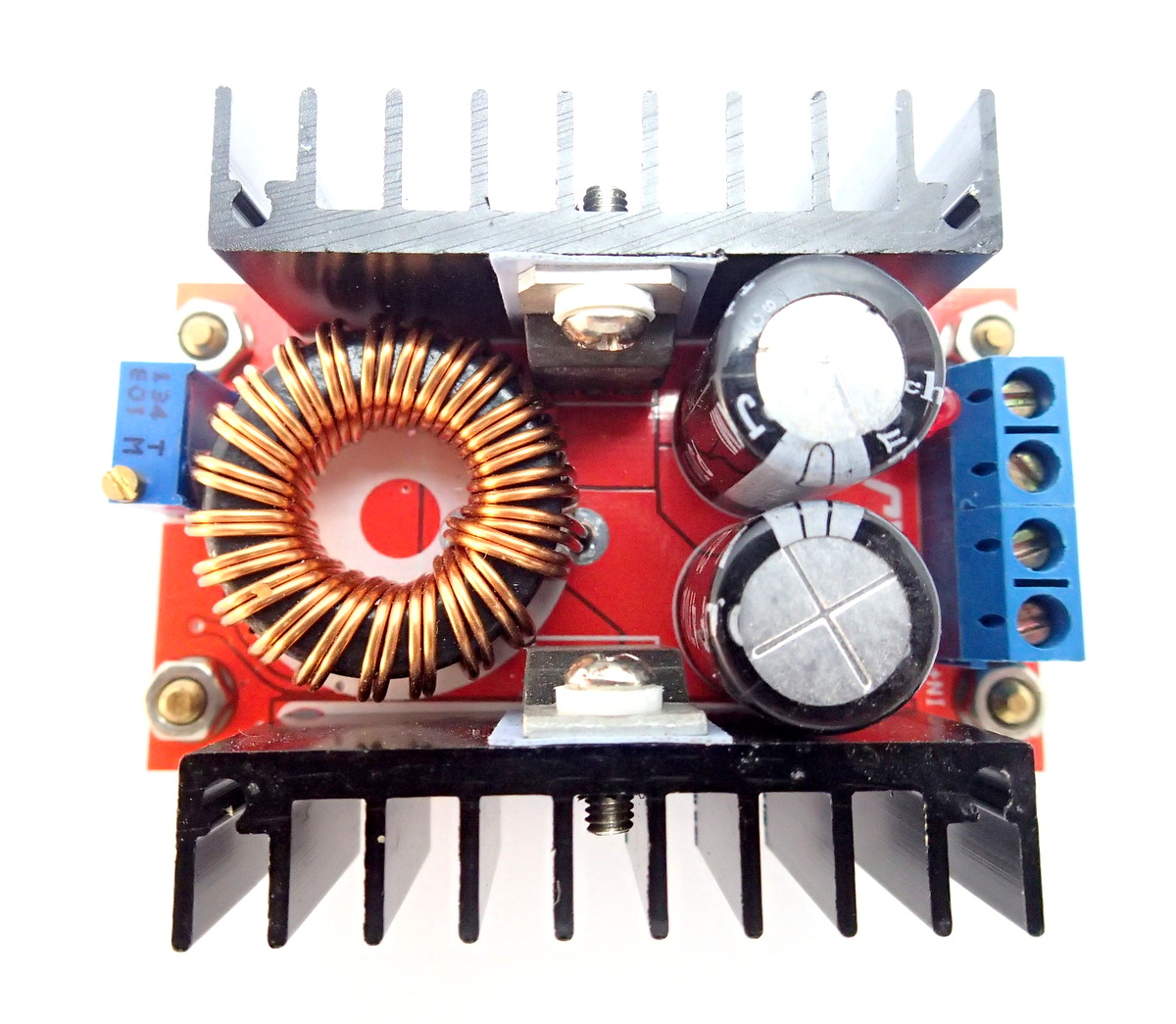

High Voltage DC Step-Up [10-32V to 60-97V] 2A 100W

High Voltage DC Step-Up [10-32V to 60-97V] 2A 100W
High Voltage DC Step-Up [10-32V to 60-97V] 2A 100W thumbnail 1High Voltage DC Step-Up [10-32V to 60-97V] 2A 100W thumbnail 2High Voltage DC Step-Up [10-32V to 60-97V] 2A 100W thumbnail 3
รหัสสินค้า SU-0075
หมวดหมู่ DC Step-Up
ราคา 330.00 บาท
สถานะสินค้า พร้อมส่ง
อัพเดทล่าสุด 22 ก.พ. 2560
ความพึงพอใจ ยังไม่มีความคิดเห็น
จำนวน
ชิ้น
หยิบลงตะกร้า
Share :

วงจรเพิ่มแรงดันไฟฟ้า ระบบ Swtiching ออกแบบมาสำหรับเพิ่มไฟ DC ให้สูงขึ้นได้ถึง 97V

 - รับไฟตั้งแต่ 10-32V เลือกปรับเพิ่มไฟได้ตั้งแต่ 60V ถึง 97V กระแสใช้งานสูงสุด 2A แต่ไม่เกิน 100W

 - วงจรสามารถตั้งค่าไฟขาออกตามต้องการได้ ด้วยการปรับค่า R-Trimport  หลังจากตั้งค่าแล้ว

วงจรจะทำการปรับแรงดันไฟฟ้าขาออกให้คงที่อัตโนมัติแม้แรงดันขาเข้าจะแปรผันก็ตาม

**  วิธีคิดกระแสใช้งานต่อเนื่องสูงสุดเบื้องต้น  = 100W / แรงดันขาออก (แต่ไม่เกิน 2A)

เช่น ต้องการเพิ่มไฟจาก 12V เป็น 90V กระแสสูงสุดคิดได้จาก 100W / 90V = 1.1A ที่ 90V

*** วงจรนี้ไม่สามารถลดแรงดันไฟฟ้าให้ต่ำกว่าแหล่งจ่ายได้



Specifycations:

Module Properties: non-isolated step-up module (BOOST)

Input voltage: 10-32V

Output voltage: (1) continuously adjustable (60-97V)

Output Current: 2A (MAX)

Output power: natural cooling 70W (MAX), enhance heat dissipation 100W (MAX)

Conversion efficiency: 85% typical (for reference only)

Output Ripple: 2% (MAX) 20M bandwidth

Operating temperature: Industrial grade (-40 ℃ to + 85 ℃)

No-load current: Typical 35mA

Load regulation: ± 0.5%

Voltage Regulation: ± 0.5%

Dynamic response speed: 5% 200uS

Short circuit protection: None

Input reverse polarity protection: None

Weight: 67 g

Size : 36 x 65 x 25mm

สินค้านี้ยังไม่มีคนรีวิว
ชื่อ
คำถาม
รายละเอียด
  • ถาม
นาย พุฒิกร คงเมือง
203.209.53.x
22 ก.ย. 2558 13:51 น.
หัวข้อ :อัตราส่วนการเเปลง
ถ้าต้องการแรงดันขาออกที่80v ต้องป้อนแรงดันขาเข้าเท่าไหร่ครับ
แล้วทางร้านมีสวิตชิ่ง220vac to 80 vdc มั้ยครับ
เด่นพงศ์
115.31.161.x
5 พ.ค. 2558 11:56 น.
หัวข้อ :ปรับค่าไม่ได้ตามเสปค
ตามสเปค บอกว่าสามารถปรับค่าได้ถึง 97 v แต่ซื้อมาใช้งานจริง 2 ตัว แต่ กลับตั้งปรับค่าได้สูงสุดแค่ 63 v และ อีกตัว 62 v เองครับ เป็นเพราะอะไรครับ
รบกวนลูกค้า email แนบรูปสินค้า เข้ามาที่ thaiconverter@gmail.com เดี๋ยวทางเราตรวจสอบและดำเนินการแก้ไขให้นะครับ
เจ้าของร้าน
เจ้าของร้าน
5 พ.ค. 2558 14:32 น.
