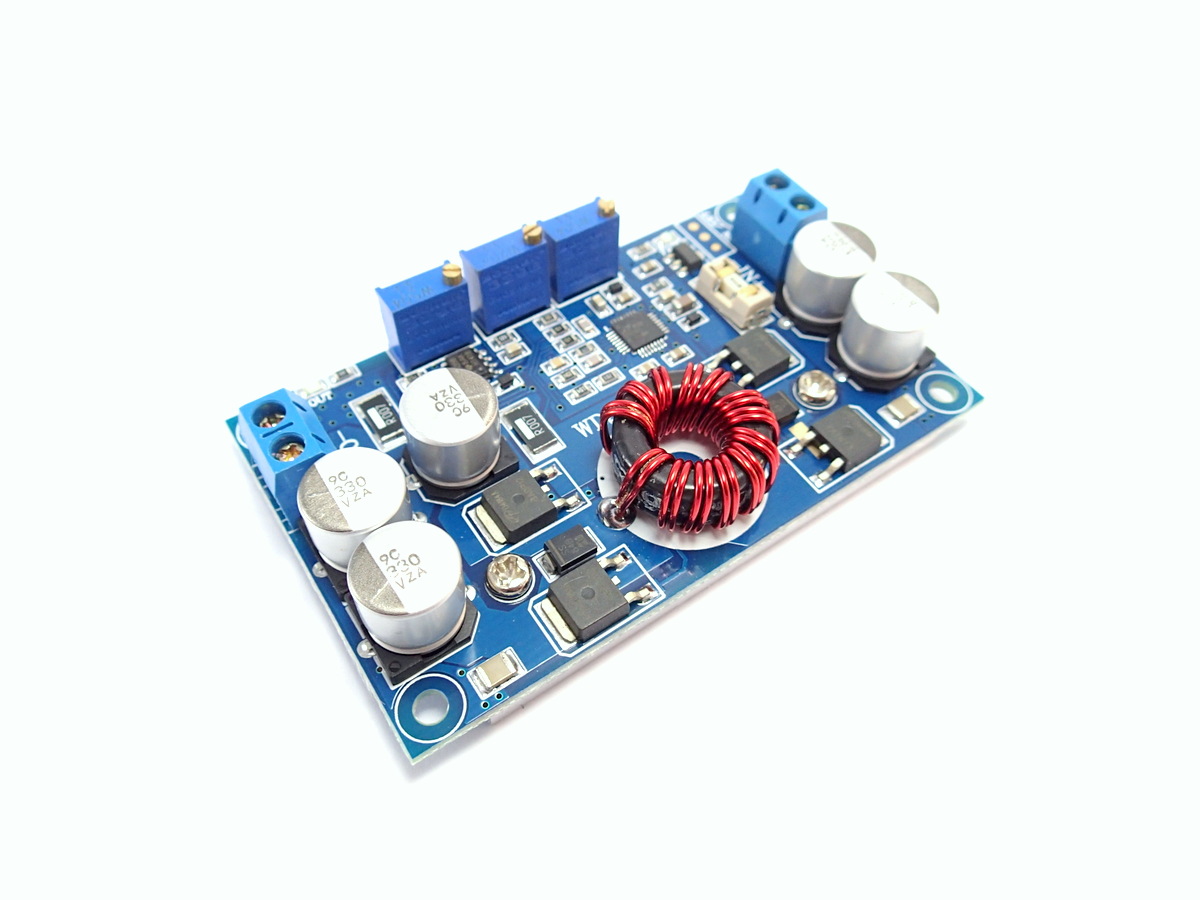

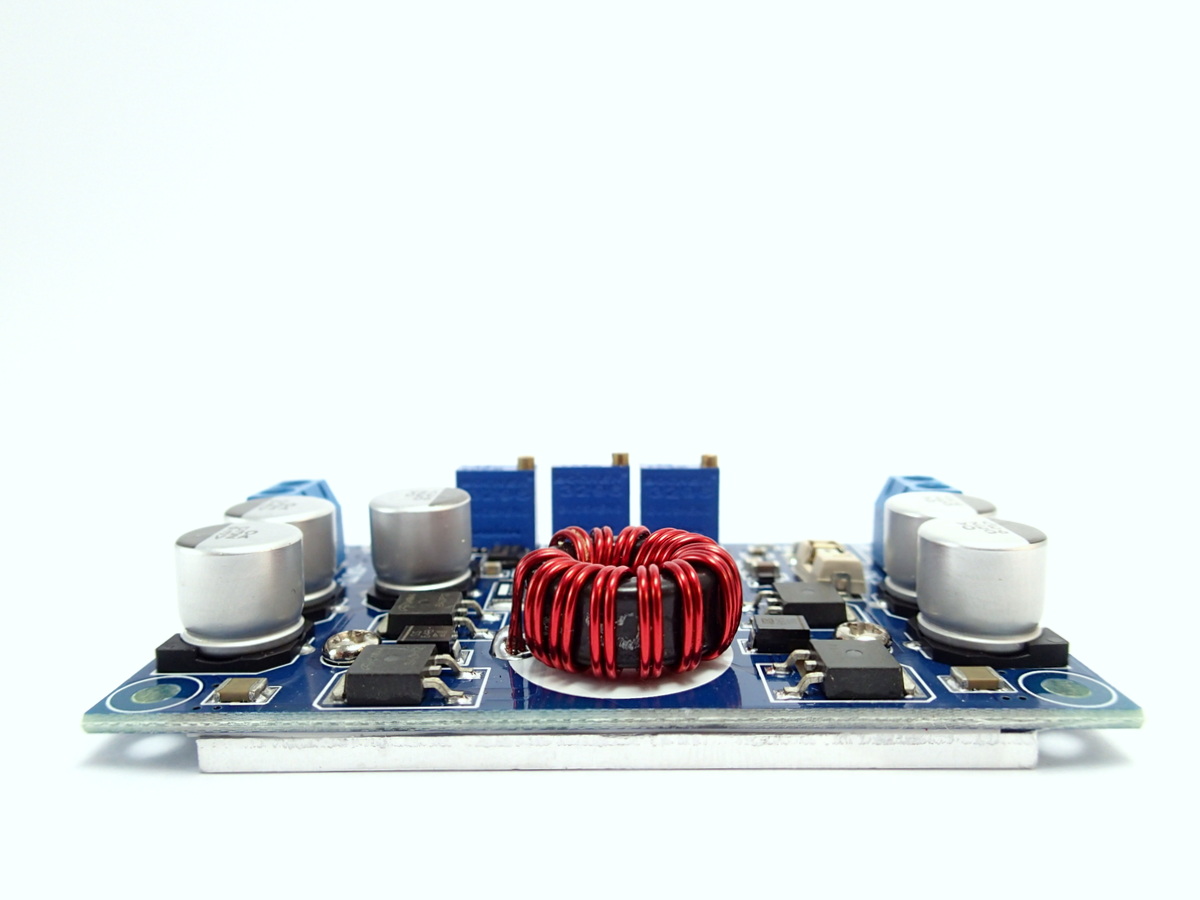

Buck-Boost Converter 5-32V to 1-27V 10A 130W CC/CV

วงจรเพิ่ม-ลดแรงดันอัตโนมัติ Buck-Boost Converter โดยวงจรนี้ใช้เทคโนโลยีการควบคุมแบบ Quad N-Channel MOSFET Synchronous Drive ที่ให้ประสิทธิ์ภาพสูงในการแปลงแรงดัน (Up to 98%)

คุณสมบัติ

- รับไฟ Input ได้ตั้งแต่ 5-32V และปรับเพิ่ม-ลดแรงดันได้ตั้งแต่ 1-27V

- วงจรสามารถปรับแรงดัน output ให้คงที่อัตโนมัติแม้แรงดัน input จะสูงกว่าหรือต่ำกว่าก็ตาม

- จ่ายกระแสสูงสุดได้ 10A (ชั่วขณะ) 8A (ต่อเนื่อง)

- จ่ายกำลังได้สูงสุด 130W (ชั่วขณะ) 80W (ต่อเนื่อง)

- ปรับตั้งกระแส output ให้คงที่ได้ตั้งแต่ 0.5-10A  (Constant Current)

- ปรับตั้งแรงดันขั้นต่ำ (Cut-off Voltage)

การประยุกต์ใช้งาน

ใช้ปรับแรงดัน Output ให้คงที่ตลอดเวลาแม้ในสถาณะการ์ณที่แรงดัน input จะเปลี่ยนไป หากมีแรงดันสูงกว่าจะปรับลดลงอัตโนมัติ หรือหากแรงดันต่ำกว่าก็จะเพิ่มขึ้นให้อัตโนมัติ (ยกเว้นในกรณีที่กระแส Input ไม่เพียงพอ) จึงเหมาะกับการนำไปใช้ปรับแรงดันจากแหล่งจ่ายที่ไม่คงที่เช่น โซลล่าเซลล์ กังหันลม ไดนาโม เจนเนอเรเตอร์ DC หรือแหล่งจ่ายพลังงงานทดแทนต่างๆ เพื่อปรับแรงดันให้เหมาะสมกับอุปกรณ์ที่นำไปต่อใช้งาน ทั้งนี้วงจรได้ออกแบบมาพร้อมฟังชั่นปรับตั้งกระแสคงที่ (Constant Current) ซึ่งสามารถนำไปใช้กับการชาร์จแบตเตอรี่ (ต้องต่อไดโอดกันย้อนเพิ่มเติม) หรือขับหลอด LED เป็นต้น อีกทั้งมีฟังชั่นตัดการทำงานของวงจรเมื่อแรงดันต่ำกว่าที่ปรับตั้งไว้

- วงจรนี้สามารถใช้ต่อขนานกันเพื่อให้สามารถจ่ายกระแสให้โหลดได้มากขึ้น เช่นหากต้องการจ่ายโหลดที่ใช้กระแส 12A สามารถใช้ 2 วงจรช่วยกันจ่ายกระแสได้ ทั้งนี้วงจรต้องตั้งค่า กระแส/แรงดัน และ cut-off voltage ให้เท่ากัน! ก่อนนำมาต่อขนานกัน (สูงสุดไม่ควรขนานกันเกิน 3 แผง และตั้งค่ากระแสไม่เกิน 8A/วงจร)

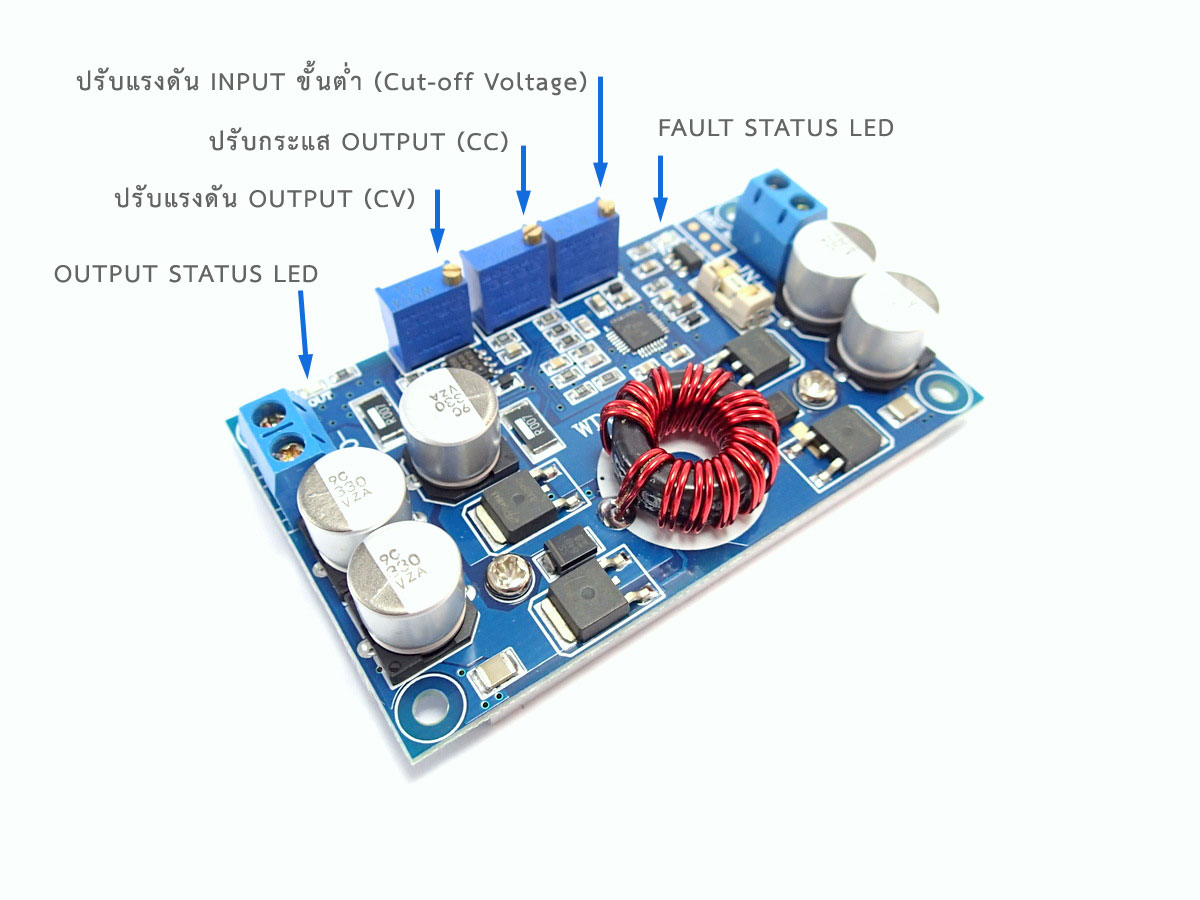

การตั้งค่า

- การตั้งกระแส

ตรวจสอบให้มั่นใจว่าได้ตั้งค่าแรงดัน output ของวงจรให้อยู่ที่ระดับประมาณ 5-6V จากนั้นใช้มัลติมิเตอร์ตั้งย่านวัดกระแส 10A หรือมากกว่าวัดที่ output จากนั้นอ่านค่ากระแสแล้วหมุนปรับ R-Trimpot (ตัวกลาง) เพื่อตั้งค่ากระแสที่ต้องการ เมื่อทำการตั้งค่ากระแสเสร็จเรียบร้อยแล้วสามารถปรับแรงดัน output ได้ตามต้องการ โดยเมื่อนำไปใช้งานวงจรจะควบคุมกระแสให้ไม่เกินค่าที่ทำการตั้งไว้

- การตั้งแรงดัน

สามารถใช้มัลติมิเตอร์ตั้งย่านวัดแรงดัน DC เพื่อวันแรงดัน Output และหมุนปรับ R-Trimpot เพื่อตั้งแรงดันที่ตามต้องการใช้งาน

- การตั้งค่าแรงดันขั้นต่ำ (Cut-off Voltage)

ต้องใช้แหล่งจ่ายแบบปรับค่าได้เป็นเครื่องมือช่วยในการปรับตั้งแรงดัน โดยจ่ายแรงดันที่ต้องการให้มีการตัดการทำงาน จากนั้นหมุน R-Trimpot ไปเรื่อยๆ จน Fault LED ติดขึ้น เช่นต้องการให้วงจรตัดการทำงานเมื่อ Input ต่ำกว่า 11V ให้ใช้แหล่งจ่ายไฟแบบปรับค่าได้ตั้งแรงดัน 11V เพื่อจ่ายให้วงจร จากนั้นหมุน R-Trimpot จนกระทั่งไฟ Fault ติดขึ้นจึงหยุดหมุน

ข้อควรระวัง

- ตรวจสอบการต่อไฟ Input ว่าไม่มีการกลับขั้ว หรือแรงดันเกิน 30V

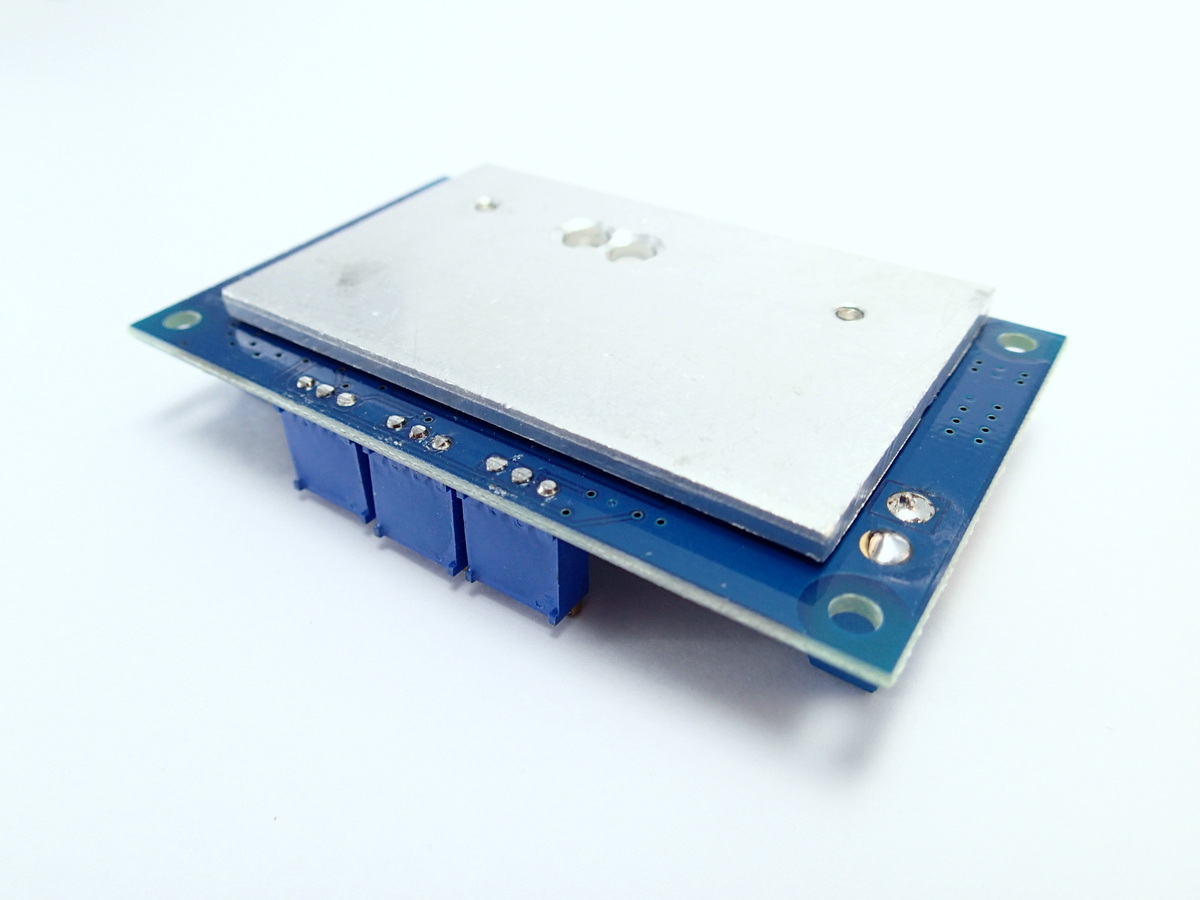

- การมีการใช้งานที่กระแสสูงต่อเนื่อง (เกิน 5A) ต้องเพิ่มพื้นที่ระบายความร้อน โดยสามารถนำแผ่นอลูมิเนียมระบายความร้อนเดิมที่ติดมาหลังวงจรไประบายความร้อนลงตัวถังกล่องหรือทาบลง Heatsink เพื่อช่วยการระบายความร้อน หากพบว่ามีความร้อนสูง อาจจะติดตั้งพัดลมระบายความร้อนช่วย

- หาก Load เป็น แบตเตอรี่หรืออุปกรณ์อื่นๆที่สามารถมีไฟย้อนกลับคืนมาได้ ควรต่อไดโอดกันไฟย้อนเพื่อป้องกันวงจรเสียหาย หากโหลดเป็นมอเตอร์ต้องติดตั้งไดโอดกันย้อนพร้อมติดตั้ง Flybackไดโอดคร่อมมอเตอร์

Specifycations:

Module Properties: Quad N-Channel MOSFET Synchronous Drive Buck-Boost Converter

Input Voltage: 5-32V

Output Voltage: 1-27V

Output Current: long-term 8A, peak 10A

Output Power: long-term 80W, peak 130W, exceed 80W needed to enhance heatsink

Output Ripple: 50mV at 12V 5A

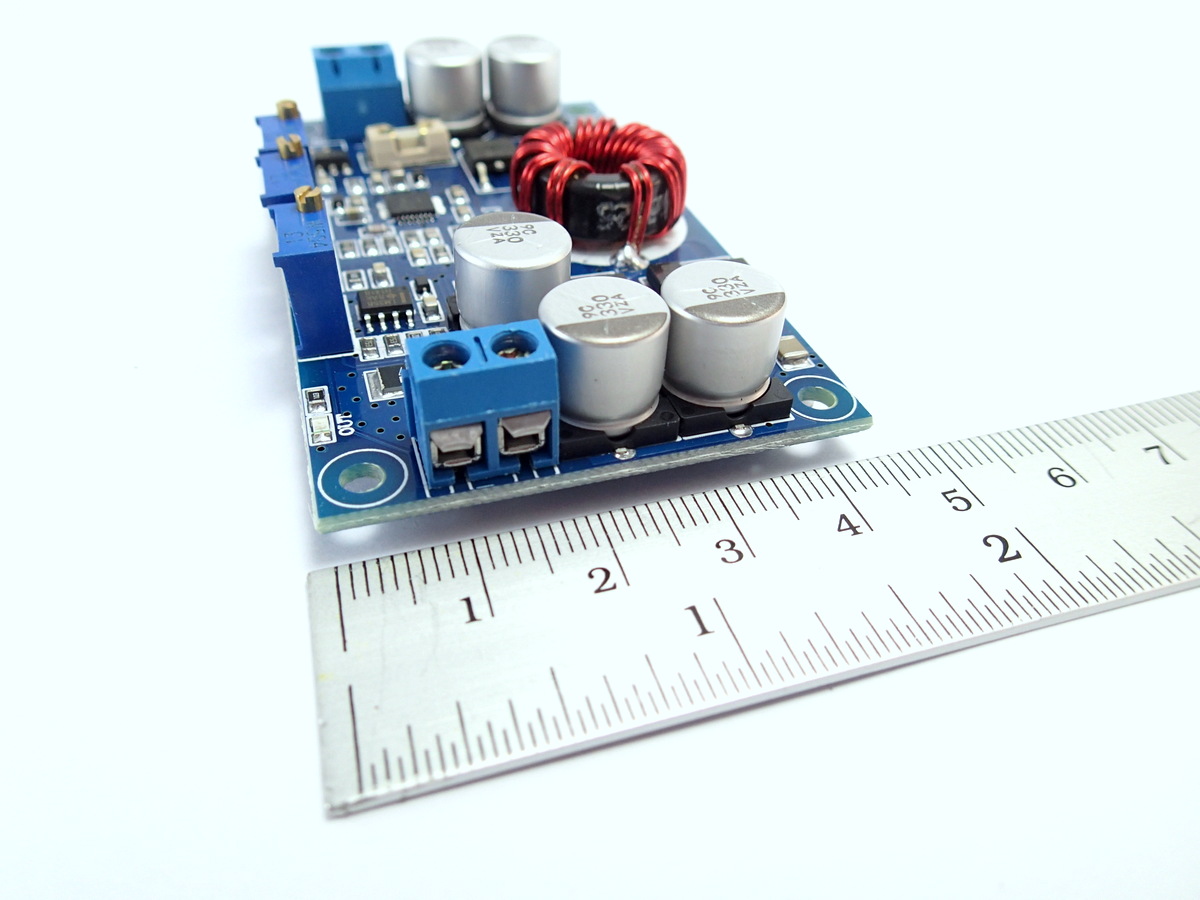

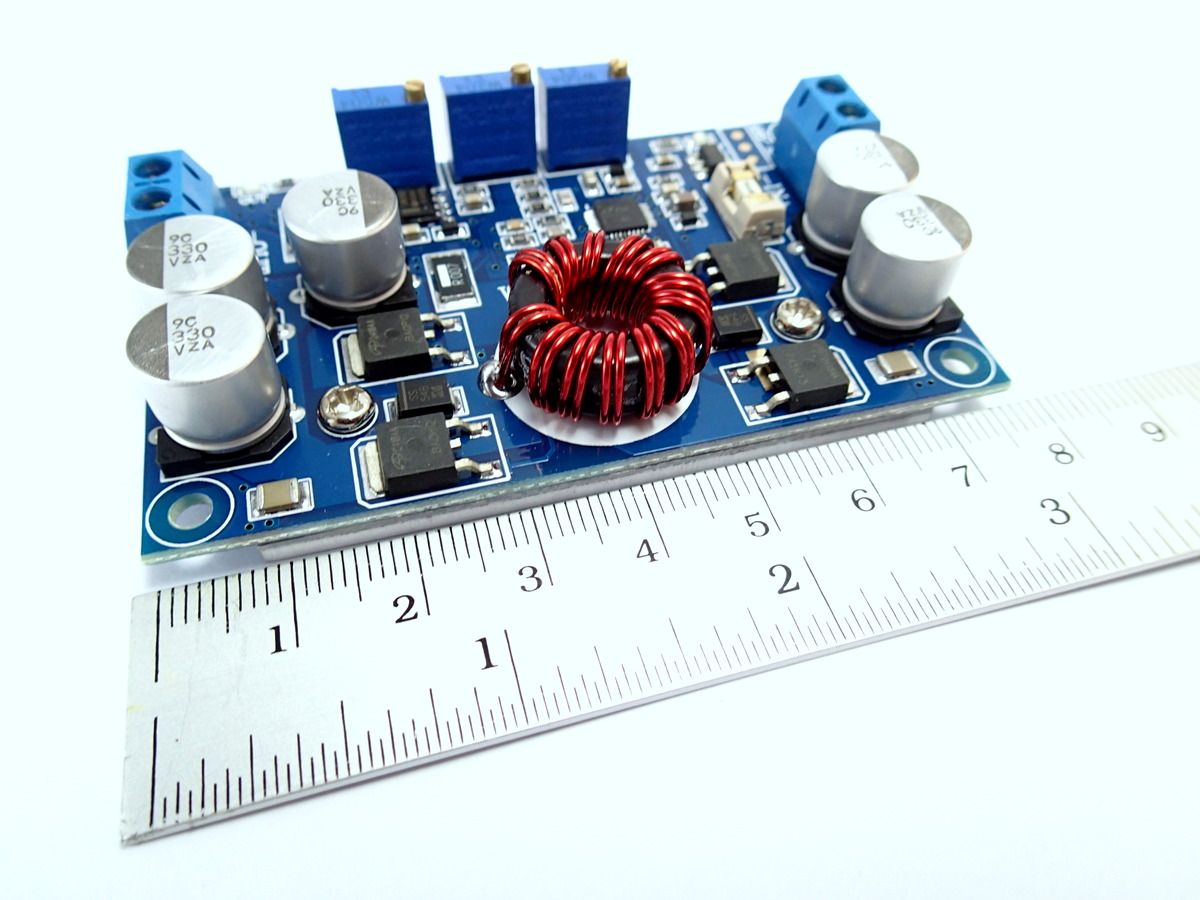

Dimensions: 77.6 * 46.5 * 15mm
