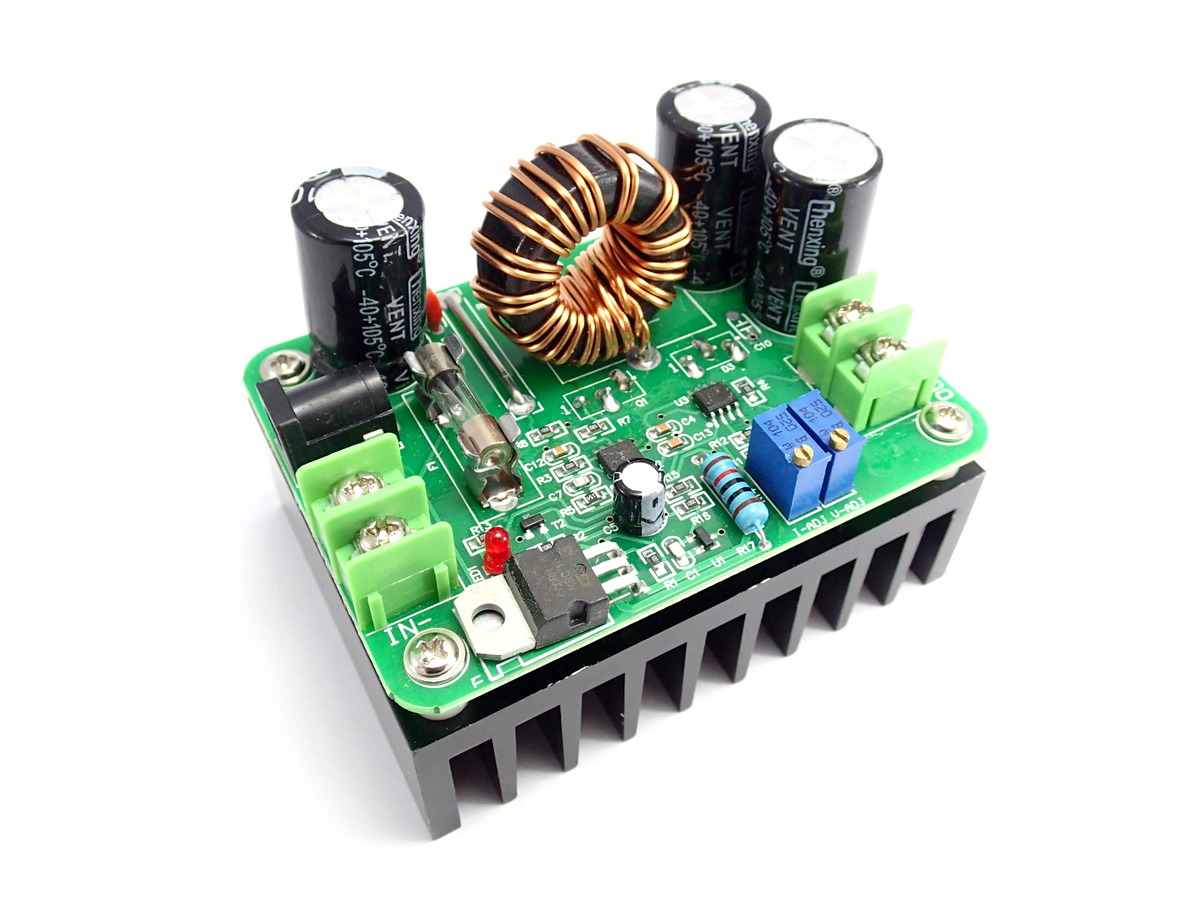

High Power DC Step-Up 12-60V to 12-80V 10A 600W

วงจรเพิ่มแรงดัน High Power DC - Boost Module Constant Current / Constant Voltage

- รับแรงดันไฟ input ได้ย่านกว้างตั้งแต่ 12V - 60V

- ปรับให้สูงได้ถึง 80V พร้อมความสามารถในการปรับกระแสได้ตั้งแต่ 0.3-10A (ขึ้นอยู่กับความต้านทานภายในของโหลด) การตั้งค่ากระแส จะสามารถตั้งค่าได้ต่อเมื่อแรงดัน input มีค่าต่างกับ แรงดัน output อย่างน้อย 10V ขึ้นไป

- กำลังงานสูงสุด 600W (ที่ 60V) วงจรสามารถรับกระแส Input สูงสุดได้ 16A (ขั่วขณะ) ใช้งานต่อเนื่อง 10A

 * หากต้องการใช้กระแส output สูงกว่าที่วงจรจ่ายได้ วงจรสามารถต่อขนานกันได้ (ต้องตั้งค่า กระแส/แรงดัน output ให้เท่ากัน) เช่น ต้องการ output 15A สามารถใช้ 2 วงจรต่อขนานกัน เมื่อขนานกันแล้วแต่ละตัวจะช่วยกันจ่ายกระแสวงจรละ 7.5A โดยประมาณ

กำลังงานสูงสุดที่โมดูลรับได้จะขึ้นอยู่กับแรงดัน Input ที่ใช้งาน คูณกับ กระแส 10A เช่น

Input 12V 10A  = 120W    Input 24V 10A = 240W    Input 36V 10A = 360W

Input 48V 10A = 480W     Input 60V 10A = 600W

วิธีคำนวณกระแส Output

กระแส Output สามารถคำนวณได้จากแรงดัน (( Input x 10A ) / Output ) x 0.85

เช่น แรงดัน input 12v ต้องการปรับแรงดันออก 48V

คิดได้จาก 12V x 10A = 120W  จากนั้น (120W / 48V) x 0.85 = 2.125 A Output Current

* วงจรใช้หลักการสวิตชิ่งนำกระแสไปแลกเป็นแรงดัน ดังนั้นกระแส output จะต้องน้อยกว่า input ตามกฏการอนุรักษ์พลังงาน

วิธีการตั้งค่า:

1. ตั้งค่าแรงดัน สามารถทำได้โดยใช้มัลติมิเตอร์วัดที่ output และหมุนปรับ R-Trimpot (V-ADJ) จนกว่าจะได้แรงดันที่ต้องการ

2. ตั้งค่ากระแสหมุนปรับ R-Trimpot (I-ADJ) เมื่อใช้มัลติมิเตอร์วัดกระแสต่ออนุกรมกับอุปกร์ณและหมุนปรับให้ได้กระแสสูงสุดตามต้องการ
 - การตั้งค่ากระแส จะสามารถตั้งค่าได้ต่อเมื่อแรงดัน input มีค่าต่างกับ แรงดัน output อย่างน้อย 10V ขึ้นไป

ตัวอย่างการประยุกต์ใช้งาน:

- แปลงไฟจากแบตเตอรี่ 12V ให้เพื่อใช้กับอุปกรณ์ 24V หรือแปลงไฟ 24V เพื่อใช้กับอุปกรณ์ 48V

- ใช้เพิ่มแรงดันไฟเช่น มีแรงดันย่าน 12-24V ไม่คงที่ ต้องการชาร์จแบตเตอรี่ 36V หรือ 48V (36V ใช้แรงดันชาร์จ 40V / 48V ใช้แรงดันชาร์จ 55V) วงจรสามารถต่อชาร์จแบตเตอรี่่ได้โดยตรงโดยไม่ต้องต่อไดโอดกันย้อนเพิ่มเติม

- ใช้ขับหลอด LED กำลังสูง เนื่องจากสามารถปรับกระแสไฟได้ สามารถลดกระแสไฟเพื่อหรี่ไฟหลอด LED

* ตั้งค่าด้วย R-trimpot วงจรจะทำการคงแรงดัน output ไว้เท่ากับค่าที่ตั้งไว้ตลอด แม้แหล่งจ่ายจะไม่คงที่ก็ตาม

** วงจรนี้ไม่สามารถปรับลดแรงดันให้ต่ำกว่าแหล่งจ่ายได้ (ปรับเพิ่มขึ้นได้อย่างเดียว) กรณีที่แรงดัน input สูงกว่า ouput ที่ตั้งค่าไว้ แรงดัน Output = Input

*** หากใช้กระแสต่อเนื่องเกิน 8A ควรติดตั้งพัดลมระบายอากาศ

Specifycations:

Input voltage:12-60V DC

Input Current: 12A (MAX) exceeds 8A, please enhance heat dissipation

Output voltage: 12-80V continuously adjustable

Output Current: 10A Max

Quiescent current: 15mA

Working temperature: -40 ~ + 85 degrees

Conversion efficiency: up to 95%

Overcurrent protection:  none

Short circuit protection: Fuse 10A
