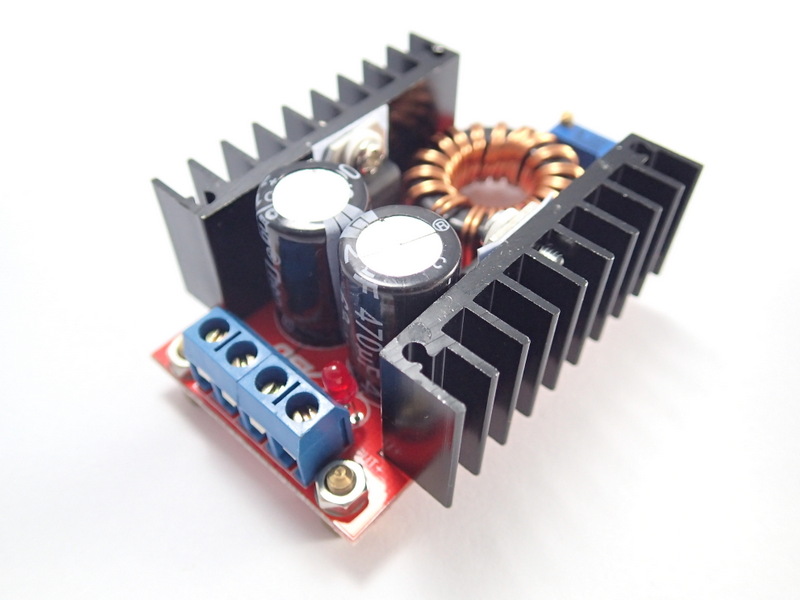

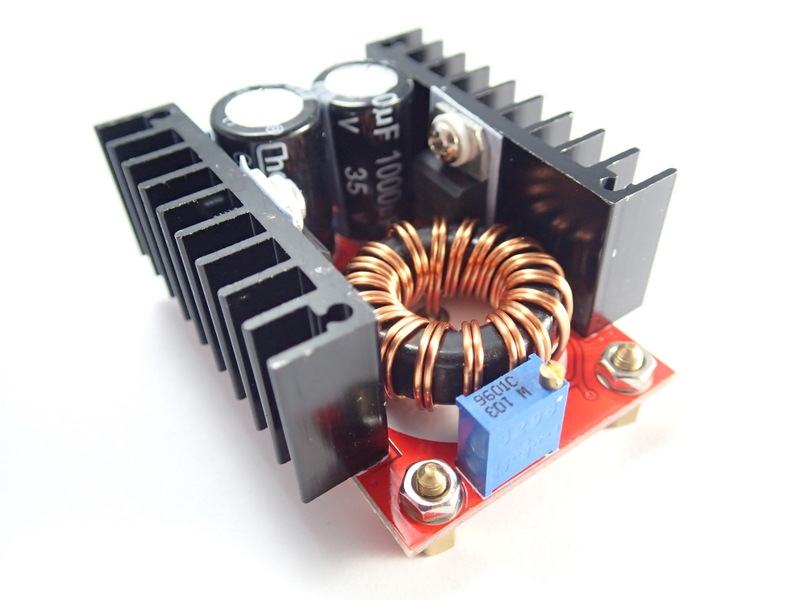

High Voltage DC Step-Up [10-32V to 36-60V] 5A 120W

High Voltage DC Step-Up [10-32V to 36-60V] 5A 120W
High Voltage DC Step-Up [10-32V to 36-60V] 5A 120W thumbnail 1High Voltage DC Step-Up [10-32V to 36-60V] 5A 120W thumbnail 2
รหัสสินค้า SU-0009
หมวดหมู่ DC Step-Up
ราคา 285.00 บาท
สถานะสินค้า พร้อมส่ง
อัพเดทล่าสุด 4 ธ.ค. 2560
ความพึงพอใจ ยังไม่มีความคิดเห็น
จำนวน
ชิ้น
หยิบลงตะกร้า
Share
Scan this!

วงจรเพิ่มแรงดันไฟฟ้า ระบบ Swtiching ออกแบบมาสำหรับเพิ่มไฟ DC ให้สูงขึ้นได้ถึง 60V เหมาะสำหรับงาน ที่ต้องการไฟระบบ 48V เช่น ระบบไฟรถโฟล์คลิฟท์ ระบบไฟชุมสาย ระบบไฟผ่านสายแลน Power Over Ethernet (POE) หรือใช้เป็นตัวเพิ่มแรงดันเพื่อให้จ่ายไฟผ่านสายที่เดินในระยะทางไกลๆ ได้ดีขึ้น

 - รับไฟตั้งแต่ 10-32V เลือกปรับเพิ่มไฟได้ตั้งแต่ 36V ถึง 60V กระแสใช้งานสูงสุด 5A แต่ไม่เกิน 120W

 - วงจรสามารถตั้งค่าไฟขาออกตามต้องการได้ ด้วยการปรับค่า R-Trimport  หลังจากตั้งค่าแล้ว

วงจรจะทำการปรับแรงดันไฟฟ้าขาออกให้คงที่อัตโนมัติแม้แรงดันขาเข้าจะแปรผันก็ตาม

**  วิธีคิดกระแสใช้งานต่อเนื่องสูงสุดเบื้องต้น  = (5A x แรงดัน Input ) / แรงดัน Output จากนั้นนำไป x 0.8(ค่าประสิทธิภาพโดยประมาณ)

เช่น ต้องการเพิ่มไฟจาก 24V เป็น 48V กระแสสูงสุดคิดได้จาก 5A คูณ 24V = 120W นำไปหารด้วย 48V = 2.5A และนำไปคูณด้วย 0.8 = 2A โดยประมาณ

วงจรใช้หลักการนำกระแสไปแลกเป็นแรงดัน ยิ่งแรงดัน Input ห่างกับแรงดัน Output มากเท่าไหร่กระแสที่จ่ายได้ก็จะลดลง

*** วงจรนี้ไม่สามารถลดแรงดันไฟฟ้าให้ต่ำกว่าแหล่งจ่ายได้

Product Specifications

Module Properties: non-isolated step-up module (BOOST)

Input voltage :10-32V

Output voltage: 35-60V (adjustable)

Output Current: 5A (MAX)

Input Current: 16A (MAX) need to enhance heat dissipation if more than 10A

Output power: natural cooling 80W (MAX), enhance heat dissipation 120W (MAX)

Conversion efficiency: 90% typical (reference)

Output Ripple: 2% (MAX) 20M-bandwidth

Operating Temperature: Industrial -40°c to +85°c / ambient temperature exceeds 40°c, lower power use, or to enhance heat dissipation

Full load temperature rise: 45°c

No-load current: 25mA typical

Load regulation: ± 0.5%

Voltage regulation: ± 0.5%

Dynamic response speed: 5% 200uS

Short circuit protection: None / Install fuses if needed

Input Reverse Polarity Protection: None / Series diode at the input port if needed

Size : 36 x 65 x 25mm

สินค้านี้ยังไม่มีคนรีวิว
คำถาม
รายละเอียด
ชื่อผู้ถาม
ข้อมูลสำหรับการติดต่อกลับ (ไม่เปิดเผย เห็นเฉพาะเจ้าของร้าน)
อีเมล
เบอร์มือถือ
  • ถาม
nick
nick
184.82.189.x
17 ต.ค. 2560 00:53 น.
หัวข้อ :แปลง
สมมติว่าผมตั้งให้แปลงแรงดันเอาพุตเป็น 15V แต่ถ้าอินพุตมาไม่ถึง 10V เอาพุตแรงดัน และกระแสจะออกมาเท่าเดิมมั้ยคับ
ตัวนี้ แรงดันต่ำกว่า 10V วงจรไม่บูสไฟครับ เข้าเท่าไหร่ออกเท่านั้นครับ

วงจรเพิ่มไฟ กระแสลดทุกตัวนะครับ ต้องเอากระแสไปแปลงเพิ่มเป็นแรงดัน
เจ้าของร้าน
เจ้าของร้าน
18 ต.ค. 2560 15:48 น.
สุน
สุน
49.48.245.x
13 ก.ค. 2560 11:15 น.
หัวข้อ :ทำได้ไหม
ผมจะแปลงจาก 12v10a เป็น48v ได้ไหม
ได้ครับ เเต่จะได้กระแสไม่ถึง 2A นะครับ
เจ้าของร้าน
เจ้าของร้าน
13 ก.ค. 2560 11:54 น.
max
max
27.55.158.x
31 มี.ค. 2560 07:57 น.
หัวข้อ :19 v 4 am
19 v 4 amไหวปล่าวคับใช้กับโน๊คบุ๊ค
แหล่งจ่ายเป็นอะไรครับ
เจ้าของร้าน
เจ้าของร้าน
31 มี.ค. 2560 08:43 น.
นิธิ
นิธิ
223.204.232.x
15 มี.ค. 2560 12:23 น.
หัวข้อ :แปลงไฟจากโซล่าเซลเข้ามอเตอร์ได้หรือไม่
แผงเซลล์ 300 วัตต์ เข้ามอเตอร์มหัศจรรย์ มอเตอร์ไม่จำกัดvolt. Dc/Acได้หมดแต่ต้องการไฟที่48v ไม่เกิน2แอมป์ จะได้รอบที่ต้องการพอดีครับป(ปั๊มชัก)
ต้องดูว่าแผงกี่ V ครับ
เจ้าของร้าน
เจ้าของร้าน
15 มี.ค. 2560 12:39 น.
รุ่งอรุณ
รุ่งอรุณ
182.232.108.x
9 ก.พ. 2560 17:10 น.
หัวข้อ :ชาร์จแบตเตอรี่ได้ไหมครับ
สายชาร์จแบตเตอรี่ 12 โวลท์ 2 ลูกได้ไหมครับ
ไม่ได้ครับ
เจ้าของร้าน
เจ้าของร้าน
9 ก.พ. 2560 17:12 น.
jack
jack
171.5.245.x
20 ธ.ค. 2559 12:33 น.
หัวข้อ :รุ่นไหนจ่ายไฟเป็น +-G ได้คับ
รุ่นไหนจ่ายไฟเป็น +-G ได้คับ
ไม่ได้ครับ
เจ้าของร้าน
เจ้าของร้าน
9 ก.พ. 2560 17:12 น.
Poomirat Inwat
Poomirat Inwat
122.155.35.x
25 ก.ย. 2559 00:46 น.
หัวข้อ :ใช้ไฟจากแบตรถยนต์12v จ่ายให้หลอดไฟ12v 55wโดยปรับไฟให้หลอดแรงขึ้นได้ไหมสัก15v
ใช้ไฟจากแบตรถยนต์12v จ่ายให้หลอดไฟ12v 55wโดยปรับไฟให้หลอดแรงขึ้นได้ไหมสัก15v
รุ่นนี้ไฟออกขั้นต่ำ 36V ครับ ต้องดูเป็นรุ่นนี้ครับ https://www.thaiconverter.com/product/8/
เจ้าของร้าน
เจ้าของร้าน
25 ก.ย. 2559 15:59 น.
ธนิสร แสงสว่าง
ธนิสร แสงสว่าง
118.172.181.x
8 พ.ย. 2558 14:32 น.
หัวข้อ :แปลงใส่จักยานไฟฟ้าที่ใช้ไฟ48v64aได้ใหมครับ
พี่ครับวงจรของพี่แปลงไฟใช้กับจักยานไฟฟ้าได้ใหมครับ พอดีจักยานไฟฟ้าผมแบตร์แพงมากครับขนาด12v16aต้องใช้ตั้ง4ลูกเลยครับผมรองถามดูตกลูกละ1850บาทใช้4ลูกก็หลายพันอยู่วงจรตัวนี้ใช้แบต12vแค่1ลูกแปลงไฟจะให้ค่าเท่ากับรถจักยานไฟฟ้าผมได้ใหมครับพี่ (ขอขอบคุณครับผม)
ไม่ได้ครับตัวนี้กำลังสูงสุดแค่ 120W ครับจักยานไฟฟ้าใช้กำลังสูงกว่านั้น ขั้นต่ำๆ ก็ 500W ครับ / ตอบในส่วนของการต้องการลดแบตเตอรี่ให้เหลือลูกเดี๋ยวนั้น หากทำตัวแปลงขนาดพอขับจักรยานได้ก็ไม่คุ้มค่า อาจจะแพงกว่าราคาแบตเตอรี่เสียอีกครับ อีกทั้งระยะเวลาการใช้งานของจักรยานปรกติก็จะลดลง 4 เท่าหรือมากด้วยครับ
เจ้าของร้าน
เจ้าของร้าน
8 พ.ย. 2558 18:04 น.
Wich
Wich
202.44.4.x
13 ส.ค. 2558 16:18 น.
หัวข้อ :Step up จาก 24 to 36 ได้ไหมครับ
จะใช้ไฟจากแบตฯ 2ลูก ไปขับมอเตอร์ dc

ขอบคุณครับ
มอเตอร์กี่วัตต์ครับ 24 ไป 36V ไม่ควรใช้มอเตอร์เกิน 100W หรือใช้กระแสเกิน 2.5A ครับ
เจ้าของร้าน
เจ้าของร้าน
13 ส.ค. 2558 19:09 น.
anan
anan
49.237.143.x
19 พ.ค. 2558 00:18 น.
หัวข้อ :เมื่อไรจะมีของครับ
อยากได้ใว้ส่งโครงการ
ปลายเดือนครับ
เจ้าของร้าน
เจ้าของร้าน
19 พ.ค. 2558 13:09 น.
Surachet Kachachate
Surachet Kachachate
49.230.129.x
24 มี.ค. 2558 22:39 น.
หัวข้อ :
ตัวนี้รับไฟจาก switching 12v16.5a แปลงเป็น 48v5a จะได้เต็มหรือป่าวครับ
ตัวนี้อั้นที่ 120W ครับ ไฟ 48V จะได้เท่ากับ 120/48 ช 2.5A โดยประมาณครับ
เจ้าของร้าน
เจ้าของร้าน
25 มี.ค. 2558 15:04 น.
pucomponent
pucomponent
202.176.108.x
6 เม.ย. 2557 13:52 น.
หัวข้อ :จุดชุด LED
ถ้านำวงจรชุดนี้ไปจุดชุด LED back light ของจอ
คือตัว highvolt driver ของจอจะ drive แรงดันเป็น 52 volt
ตัววงจรจะร้อนไหมครับ
ขอทราบกระแสที่ใช้งานด้วยครับ
เจ้าของร้าน
เจ้าของร้าน
8 เม.ย. 2557 08:12 น.
นธิพงษ์ หัสนีย์
นธิพงษ์ หัสนีย์
171.6.248.x
5 มี.ค. 2557 00:28 น.
หัวข้อ :ถ้าเเแปลงไฟจากเเบตเตอรี่ 12v .ใช้ชุดนี้เเปลงเป็น 48v ไปใช้กับมอเตอร์ dc 48v 800w ได้ไหมครับ
ถ้าเเแปลงไฟจากเเบตเตอรี่ 12v .ใช้ชุดนี้เเปลงเป็น 48v ไปใช้กับมอเตอร์ dc 48v 800w ได้ไหมครับ
ไม่ได้ครับผม วงจรชุดนนี้จ่ายกำลังสูงสุดได้แค่ 120W ครับ
เจ้าของร้าน
เจ้าของร้าน
5 มี.ค. 2557 11:48 น.
