เรื่องวงจร เพิ่ม แรงดันไฟดีซี ไอซี lm2577

(Guest)
ราชวิทย์ แสนวิเศษ (Guest)
IP: 202.29.239.x
3 ปีที่ผ่านมา

ขอถาม พี่ๆ เจ้าของร้านนะครับ  ถามเรื่องเกี่ยวกับ วงจรเพิ่มแรงดันไฟ ดีซีทูดี อยากให้ช่วยอธิบายการทำงานของ วงจร เพิ่มแรงดันไฟ ถ้ามีวงจร ด้วยก็ดี ครับ ช่วย ส่ง  มาให้ด้วยที่ raknamrae123@gmail.com

QUOTE
ความคิดเห็นที่ #1
เจ้าของร้าน
เจ้าของร้าน
3 ปีที่ผ่านมา

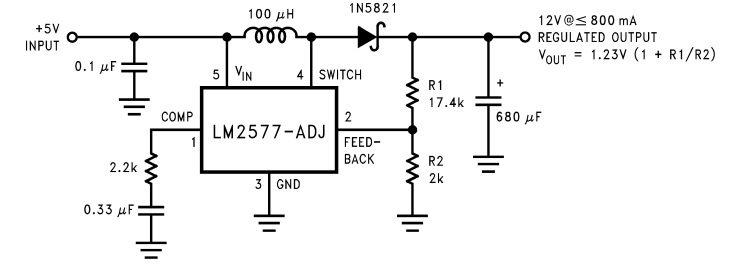

LM2577 วงจรเพิ่มแรงดัน



ภาพด้านบนเป็นรูปวงจงเบื้องต้นของ LM2577 ครับ หลักการทำงานคร่าวๆ ให้เข้าใจง่ายๆ โดยไม่ต้องใช้ทฤษฏีเยอะมาก คือตัว IC จะทำการ switch (ซ๊อต) ตัวเหนี่ยวนำ L ลงกราวน์ เพื่อให้เก็บพลังงานในรูปสนามแม่เหล็ก เมื่อครบเวลาที่กำหนด IC ปล่อย L ออกจากกราวน์ พลังงานสนามแม่แหล็กใน L จะยุบตัวเปลี่ยนมาเป็นพลังงานไฟฟ้าอีกครั้ง แต่จะปล่อยแรงดันออกมาสลับขั้ว ทำให่เหมือนกับมีแหล่งจ่ายชั่วคราวอีกตัวมาต่ออนุกรมกับแหล่งจ่ายปรกติ ผ่านออกไปทาง ไดโอดและกรองให้เรียบด้วย C ขาออก ทำให้ได้แรงดันมากกว่าแหล่งจ่าย ในขณะเดียวกันตัว IC เองก็จะทำการวัดระดันแรงดันที่ output เพื่อทำการเปรียบเทียบ หากแรงดัน output สูงเกินไป IC จะสั่งหยุดกระบวนการ switch หาก แรงดันเริ่มต่ำไป IC จะกลับมา switch เพื่อเพิ่มแรงดันอีกครั้ง ด้วยความถี่ที่สูงมาก และมีการกรองด้วย C ทำให้แรงดันที่ออกมา คงที่และเรียบสม่ำเสมอ ครับ

QUOTE
ความคิดเห็นที่ #2
(Guest)
วงจรเพิ่มแรงดัน (Guest)
IP: 183.89.86.x
2 ปีที่ผ่านมา

อยากสอบถาม ทางเวบมี วงจรเพิ่มแรงดัน ประมาณ 1 V to 12V ใช้กระแส 1-2 A ขอบคุณครับ

QUOTE
ความคิดเห็นที่ #3
IceFreeze 1 เดือนที่ผ่านมา
จะออกแบบวงจร LM2577 ให้ take load 3A ต้องคำนวณค่าอะไรใหม่บ้างครับ??
QUOTE
ความคิดเห็นที่ #4
เจ้าของร้าน
เจ้าของร้าน
1 เดือนที่ผ่านมา

http://www.ti.com/lit/ds/symlink/lm2577.pdf

หน้าที่ 16 ตรงหัวข้อ STEP-UP REGULATOR DESIGN PROCEDURE ครับ

QUOTE
ความคิดเห็นที่ #5
IceFreeze 1 เดือนที่ผ่านมา
อ่อ ขอบคุณครับ
QUOTE
ความคิดเห็นที่ #6
IceFreeze 5 ชั่วโมงที่ผ่านมา
พี่ครับ IC LM2577 สามารถtake load ได้สูงสุดเท่าไหร่ครับ?
