วงจรแบ่งแรงดัน DC

เอกชัย
เอกชัย (Guest)
IP: 61.19.231.x
3 ปีที่ผ่านมา

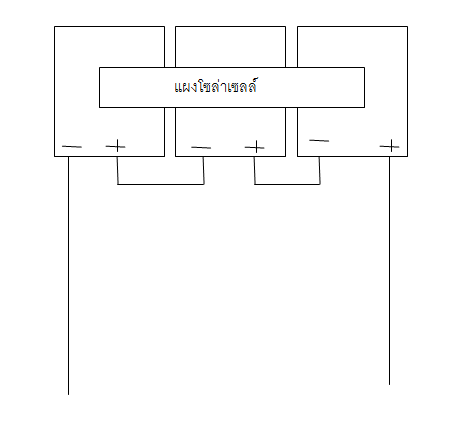

รบกวนถามผู้รู้ครับ    ผมมีแหล่งจ่ายจากแผงโซล่าเซลล์ 3 แผงแรงดันสูงสุด 60 VDC 7.8A ต้องการลดแรงดันเหลือไม่เกิน 10VDC เพื่อต่อเข้ากับเครื่องบันทึกข้อมูล แต่ผมอยากได้วงจรที่สวิงตามแหล่งจ่ายครับ โดยที่ ถ้าแหล่งจ่ายแรงดันลดลง(ตามความเข้มของแสงแดด) อยากให้แรงดันที่ดร๊อปลงก่อนเข้าเครื่องวัดลดลงด้วย เนื่องจากผมต่องการรู้ประสิทธิภาพการผลิตไฟฟ้าของแผงโซล่าเซลล์ รบกวนผู้เชี่ยวชาญช่วยตอบกระทู้หน่อย ครับ ขอบคุณครับ

QUOTE
ความคิดเห็นที่ #1
เจ้าของร้าน
เจ้าของร้าน
3 ปีที่ผ่านมา

ต่อเป็นวงจรตามรูปได้เลยครับ จะเป็นการแบ่งแรงดันจาก 0-60V ให้เป็น 0-10V โดยใช้ค่าความต้านทานดังนี้

R1 = 10kOhm

R2 = 2kOhm

Vout จ่ายกระแสได้ประมาณ 5mA ควรใช้ค่า R1% นะครับ

หากแทนสูตรจากสมการข้างบน จริงๆ แล้วที่แรงดัน 60V เมื่อถูกแบ่งแรงดันแล้วจะได้แรงดัน 9.836V

เนื่องด้วยข้อจำกัดของค่าความต้านทานที่มีอยู่ในท้องตลาด ถ้าหากอุปกรณ์ที่นำไปต่อมี internal resistant ประมาณ 100 kOhm จะเท่ากับ 10V พอดีครับ

QUOTE
ความคิดเห็นที่ #2
เอกชัย
เอกชัย (Guest)
IP: 61.19.231.x
3 ปีที่ผ่านมา

ขอบคุณมากครับ แล้วจะนำไปต่อวงจรแล้วได้ผลอย่างไรจะมาบอกทุกท่านนนะครับ



QUOTE
ความคิดเห็นที่ #3
เอกชัย
เอกชัย (Guest)
IP: 61.19.231.x
3 ปีที่ผ่านมา

ผมนำไปต่อแล้วครับ ถ้าดูจากวงจรผมนำ R1,R2 อนุกรมกันแล้วไปเข้ากับแหล่งจ่าย แต่ตอนจะใช้ไฟ 10V ใช้ตรงหลัง R1 คร่มกับการ์ว ใช่รึป่าวครับ จุดการ์วคือนิวตรอนรึป่าวครับ จากรูปกับวงจรที่ให้มาผมต้องต่ออย่างไรครับ   ขอบคุณครับ



QUOTE
ความคิดเห็นที่ #4
เจ้าของร้าน
เจ้าของร้าน
3 ปีที่ผ่านมา

นำขั้วบวกต่อเข้า Vin ครับ ส่วนขั้วลบต่อเข้ากราวด์

ต่อตรง Vout เทียบกราวด์ ไปใช้งานครับ
